当前位置首页 » 新闻资讯 » EPSON推出首款轻薄小的石英晶体谐振器X1E000021063616

EPSON推出首款轻薄小的石英晶体谐振器X1E000021063616

返回列表 来源:统一电子 查看手机网址
扫一扫!EPSON推出首款轻薄小的石英晶体谐振器X1E000021063616扫一扫!
浏览:- 发布日期:2022-08-29 16:21:12【

EPSON推出首款轻薄小的石英晶体谐振器X1E000021063616,晶振作为电子产品的最佳搭档,每一款产品上面必不可缺的也是这一颗小巧的晶振,这是一颗能够让产品起到点睛效果的产品,其强大的性能,高可靠性能,耐压性能,都能够让产品特性发挥到极致,当我们听到这么震撼的产品时,一定要超级想要了解晶振到底有何作用,为何被神化的这么神奇?

晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个SMD晶振,便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振,而通过电子调整频率的方法保持同步;晶振通常与锁相环电路配合使用,以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号,可以用与同一个晶振相连的不同锁相环来提供。

Product Number16 LxWxH EPSON晶振型号
Frequency CL Value Freq.tol. @+25°C Freq.tol./Temp.range Temperature range
X1E000021059816 3.2 x 2.5 x 0.6mm TSX-3225 27.120000 MHz 16 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021059916 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 7 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021060216 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 10 pF +/-10 ppm +/-10 ppm -20 to +70 °C
X1E000021060516 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +70 °C
X1E000021061016 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021061116 3.2 x 2.5 x 0.6mm TSX-3225 26.000000 MHz 18 pF +/-10 ppm +/-15 ppm -20 to +85 °C
X1E000021061316 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 8 pF +/-10 ppm +/-15 ppm -30 to +85 °C
X1E000021061416 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 9 pF +/-10 ppm +/-9 ppm -20 to +75 °C
X1E000021061516 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 9 pF +/-10 ppm +/-9 ppm -20 to +75 °C
X1E000021062116 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 9 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021062416 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 12 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021062916 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 12 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021063616 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 12 pF +/-15 ppm +/-18 ppm -40 to +85 °C
X1E000021063716 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 12 pF +/-15 ppm +/-18 ppm -40 to +85 °C
X1E000021064216 3.2 x 2.5 x 0.6mm TSX-3225 38.400000 MHz 8.5 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021064616 3.2 x 2.5 x 0.6mm TSX-3225 32.000000 MHz 8 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021064816 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 18 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021065416 3.2 x 2.5 x 0.6mm TSX-3225 40.000000 MHz 18 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021066016 3.2 x 2.5 x 0.6mm TSX-3225 38.400000 MHz 6 pF +/-20 ppm +/-20 ppm -10 to +85 °C
X1E000021066816 3.2 x 2.5 x 0.6mm TSX-3225 32.000000 MHz 12 pF +/-10 ppm +/-12 ppm -30 to +85 °C
X1E000021067016 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 18 pF +/-10 ppm +/-15 ppm -20 to +85 °C
晶振是电路中常用用的时钟元件,全称是叫晶体震荡器,它是利用具有压电效应的石英晶体片制成的。其作用在于产生原始的时钟频率,这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。由于石英谐振器具有体积小、重量轻、可靠性高、频率稳定度高等优点,被应用于家用电器和通信设备中。石英谐振器因具有极高的频率稳定性,故主要用在要求频率十分稳定的振荡电路中作谐振元件。

Product Number16 LxWxH EPSON晶振型号
Frequency CL Value Freq.tol. @+25°C Freq.tol./Temp.range Temperature range
X1E000021067716 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 12 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021068016 3.2 x 2.5 x 0.6mm TSX-3225 27.120000 MHz 10 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021068316 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 20 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021069016 3.2 x 2.5 x 0.6mm TSX-3225 30.000000 MHz 30 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021069516 3.2 x 2.5 x 0.6mm TSX-3225 48.000000 MHz 12 pF +/-15 ppm +/-18 ppm -40 to +85 °C
X1E000021069616 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021069716 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 20 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021070716 3.2 x 2.5 x 0.6mm TSX-3225 27.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021070916 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 15 pF +/-10 ppm +/-10 ppm -20 to +70 °C
X1E000021071016 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 18 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021071116 3.2 x 2.5 x 0.6mm TSX-3225 27.120000 MHz 10 pF +/-10 ppm +/-30 ppm -40 to +85 °C
X1E000021072416 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 18 pF +/-10 ppm +/-18 ppm -40 to +85 °C
X1E000021072516 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 9 pF +/-10 ppm +/-7 ppm 0 to +60 °C
X1E000021072616 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 7 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021072916 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 12 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021073416 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 8 pF +/-10 ppm +/-20 ppm -20 to +85 °C
X1E000021074016 3.2 x 2.5 x 0.6mm TSX-3225 28.636360 MHz 16 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021074116 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 8 pF +/-10 ppm +/-10 ppm -20 to +85 °C
X1E000021074516 3.2 x 2.5 x 0.6mm TSX-3225 27.120000 MHz 8 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021074616 3.2 x 2.5 x 0.6mm TSX-3225 24.576000 MHz 15 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021075416 3.2 x 2.5 x 0.6mm TSX-3225 27.000000 MHz 7 pF +/-10 ppm +/-15 ppm -20 to +85 °C
X1E000021075516 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 9 pF +/-10 ppm +/-15 ppm -20 to +85 °C
X1E000021075916 3.2 x 2.5 x 0.6mm TSX-3225 27.000000 MHz 20 pF +/-10 ppm +/-20 ppm -40 to +85 °C
X1E000021076016 3.2 x 2.5 x 0.6mm TSX-3225 27.000000 MHz 22 pF +/-10 ppm +/-10 ppm -20 to +75 °C
X1E000021076116 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 8 pF +/-10 ppm +/-20 ppm -40 to +85 °C
EPSON推出首款轻薄小的石英晶体谐振器X1E000021063616,爱普生的谐振器这是一家从默默无闻的小公司到如今大规模的知名企业,一路成长凭着不断超越自我和坚持不懈的努力,赢得了如今伟大的成就,这一路走来遇到无数的困难与挫折,依然以顽强的成长力努力向上生长,同时在研发产品上,优先考虑到产品性能的差异化,并以小巧的外形,强大的性能,秒杀市场企业的产品,其最大的核心竞争力在于产品的独特创新能力,高度的创新,使得其在这个变动极少的晶体行业中,成为最为稀缺的能力之一。

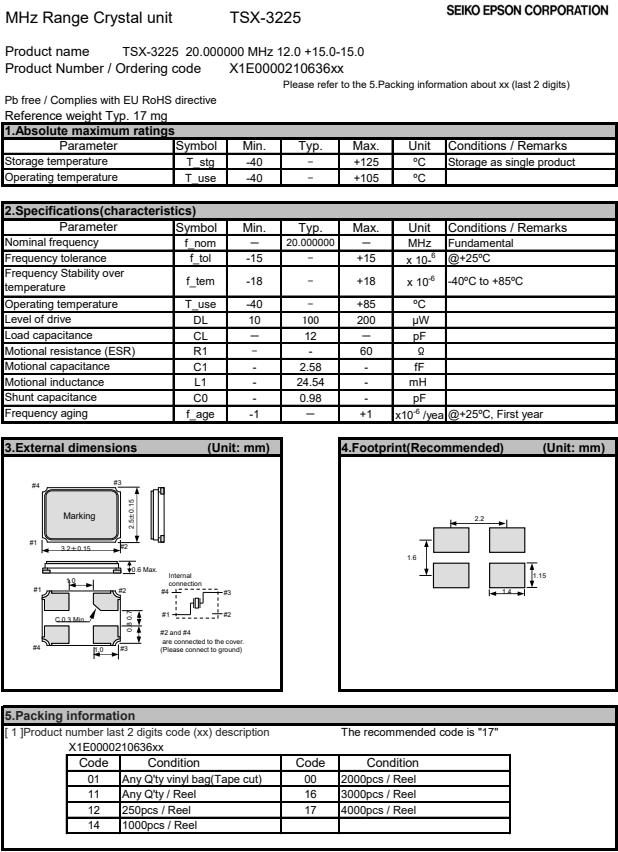

X1E000021063616 12爱普生公司推出精细化的产品TSX-3225石英晶体谐振器,编码X1E000021063616,频率20.000000兆赫,尺寸(长×宽×高)3.2 × 2.5 × 0.6 mm,客户负载电容12pf,频率公差+ / -15 ppm,特征公差+ / -18 ppm,温度范围-40到+85°C,泛音顺序:基本音,应用领域:手机,蓝牙,无线局域网,ISM波段收音机,MPU时钟.
