ECX-1210B超小尺寸表面贴装音叉石英晶振
ECX-1210B超小尺寸表面贴装音叉石英晶振
在消费电子,物联网,智能穿戴,便携医疗,无线通信模块持续走向微型化,轻薄化的今天,PCB空间已经成为项目设计中极其宝贵的资源.很多产品的研发瓶颈,不再是主控芯片算力,传感器性能,而是周边时序器件的占位面积.RTC实时时钟作为几乎所有低功耗设备的"时间心脏",配套32.768kHz音叉晶振的选型,直接决定了整机布局,续航表现,长期走时精度与产品可靠性.面对越来越严苛的小型化需求,传统2012,1610封装的32.768kHz晶振已经难以满足TWS耳机,微型智能手环,贴片式传感节点,微型蓝牙模组等高密度PCB设计需求.深圳统一电子有限公司作为ECS品牌正规授权代理商,长期现货供应ECX-1210B全系列规格,提供技术支持,样品申请,批量配单服务,欢迎来电咨询:0755-27837683.
一,32.768kHz音叉晶振的底层价值:为什么RTC电路离不开它
很多硬件工程师都清楚,32.768kHz是RTC时钟电路的经典基准频率,但背后的原理与器件选型逻辑,往往容易被忽略.32768是2的15次方,32768次二分频之后,刚好可以精准输出1Hz秒脉冲信号,不需要复杂的分频补偿电路,就能为单片机,RTC芯片提供稳定的秒计时基准,这也是音叉晶振长期垄断实时时钟赛道的根本原因.音叉型石英晶体和高频泛音晶振的谐振结构不同,依靠石英音叉的弯曲振动起振,具备天生的低功耗优势,激励功耗极低,非常适合电池供电,长期待机的低功耗系统.
常规32.768kHz贴片音叉晶振主流封装包括7015,5032,3215,2012,1610等,封装尺寸依次缩小,占位面积持续降低.但随着TWS耳机,智能戒指,微型可穿戴,植入式便携医疗监测设备,超薄智能卡片,微型LoRa物联网节点的普及,1610封装依然占用不小的PCB空间,高密度板层布局时,常常出现晶振和传感器,天线,电源线路抢位置的情况,甚至为了放置时钟晶振,被迫增加PCB层数,放大整机外形尺寸,直接影响产品的市场竞争力.
ECSECX-1210B的推出,就是瞄准这一行业痛点.它采用1.2mm×1.0mm,厚度低至0.35mm的超薄陶瓷封装,四焊盘贴片结构,是ECS旗下最小尺寸的表面贴装音叉晶振之一,在保留成熟音叉晶体低功耗,高稳定性优势的前提下,把占位面积压缩到行业第一梯队水平,完美适配所有"尺寸优先"的硬件设计项目.和同频率1610封装晶振对比,ECX-1210B的PCB占用面积大幅缩减,给天线走线,电源隔离,传感器布局留出充足空间,在超薄,微型化产品设计中拥有不可替代的优势.

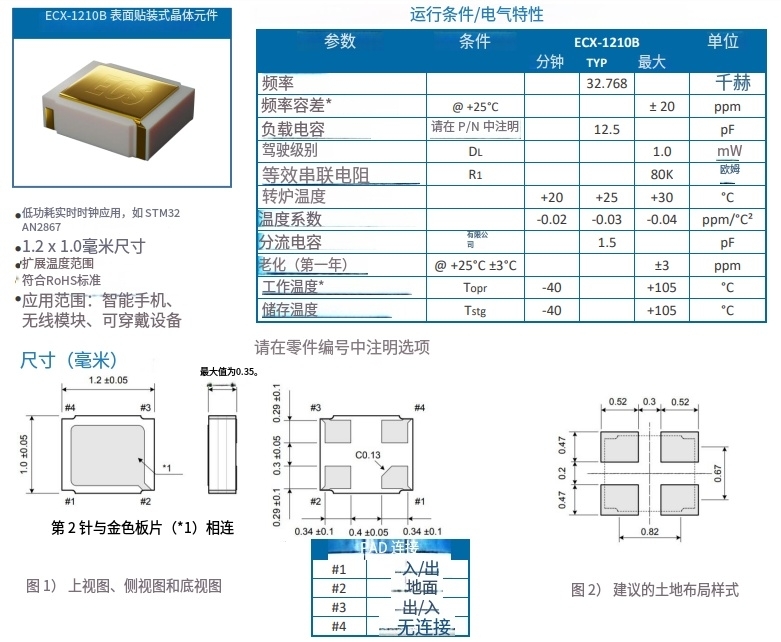

二,ECX-1210B核心规格解析:小体积之下,电气性能不妥协
ECX-1210B属于ECSECX-1210系列音叉晶体分支,专门面向严苛尺寸约束场景开发,完整规格经过ECS原厂验证,全系列符合RoHS,REACH环保规范,满足国内外消费电子晶振,工业设备,医疗电子的环保准入要求,是合规性极强的无源时钟晶体.
从基础电气参数来看,ECX-1210B标称频率固定为32.768kHz,频率公差主流规格为±20ppm,部分版本可提供±10ppm高精度版本,满足对长期走时误差要求更高的产品.等效串联电阻ESR典型值80kΩ,对比同尺寸竞品,ESR控制更为优秀,降低了起振难度,适配STM32系列,NordicnRF系列,TI低功耗MCU,各类专用RTC芯片的时钟振荡电路,减少起振不稳,停振,温漂异常等硬件BUG.
负载电容是32.768kHz晶振选型中最容易踩坑的参数,ECX充分考虑不同主控RTC端口的内部电容差异,ECX-1210B提供6pF,7pF,9pF,12.5pF多种负载电容版本,工程师可以根据MCU参考手册,RTC芯片引脚负载参数精准匹配,避免因为负载不匹配造成频偏过大,走时偏快偏慢的问题.驱动电平典型值1μW,极低激励功率意味着晶振工作时功耗极小,对于依靠纽扣电池,锂锰电池供电的穿戴设备,无源传感标签,能够直接延长整机续航,降低频繁换电池的维护成本.
机械结构上,ECX-1210B采用密封陶瓷基座+金属盖封装,气密性良好,有效隔绝湿气,粉尘,降低晶片氧化风险;四焊盘布局,焊盘分布稳定,SMT回流焊过程受热均匀,不易出现虚焊,偏移,立碑,兼容主流高速贴片机,适合大批量自动化生产,编带卷带包装出货,适配产线标准化上料流程,大幅提升贴片良率,降低生产端损耗.厚度仅0.35mm,属于超薄型器件,适合整机厚度控制在1mm以内的超薄产品,不会造成外壳顶起,结构干涉.
很多工程师会担心:封装做的这么小,抗震抗跌落性能会不会下降？ECS晶振在设计阶段针对消费电子常见跌落,震动场景做了可靠性验证,完成振动测试,跌落测试,温度循环测试,湿热测试,在智能手表,耳机这类经常磕碰,晃动的终端里,依然可以保持时钟稳定输出,不会因为震动出现偶然停振,这也是它在穿戴领域广泛落地的关键原因.
三,ECX-1210B的核心优势:聚焦尺寸关键应用,解决设计师核心痛点
优势一:行业领先的占位面积,破解微型化PCB布局难题
这是ECX-1210B最核心的竞争力.1.2×1.0mmfootprint,是目前商用32.768kHz贴片音叉晶振中尺寸非常紧凑的型号.在TWS蓝牙耳机里,充电仓,耳机本体内部空间寸土寸金,除了主控,蓝牙芯片,电源管理,电池,麦克风,留给外围器件的空间微乎其微.选用ECX-1210B之后,RTC时钟电路占用空间显著缩小,设计师可以优化天线净空区,改善蓝牙通信距离和抗干扰能力;在智能戒指,超薄智能手环这类曲面穿戴设备中,狭小的柔性PCB上,每一个器件的尺寸都直接决定结构方案是否可行,ECX-1210B超薄,超小的特性,给柔性板布局带来极大自由度.
很多微型物联网标签,无源温湿度传感器,需要做成卡片式,纽扣式形态,电池容量本身很小,PCB尺寸受限,常规晶振放进去之后,天线走线被挤压,通信灵敏度下滑.ECX-1210B释放出来的PCB面积,优先保障射频天线区域,实现计时,无线通信两者兼顾,不用在功能上做取舍.
优势二:低ESR,低功耗,适配全品类低功耗RTC系统
32.768kHz音叉晶振电路故障,很大一部分来自ESR过高导致的起振失败,尤其很多低功耗MCU的RTC振荡端口驱动能力偏弱,对晶振ESR非常敏感.ECX-1210B典型ESR80kΩ,起振裕量充足,搭配主流低功耗芯片无需额外辅助电路,简化BOM清单,减少外围匹配器件,进一步节约PCB空间.同时1μW的低驱动功率,对于电池供电产品收益巨大.一款智能手环或者TWS耳机充电仓,RTC电路常年持续运行,晶振功耗日积月累直接影响待机时长,ECX-1210B在保证时钟精度的前提下,把静态功耗压到最低,帮助厂商实现更长待机宣传指标,提升用户体验.
优势三:多负载电容版本可选,降低调试周期
不同品牌,不同型号的MCU,RTC集成电路,内部振荡引脚寄生电容不一样,负载匹配错误是时钟项目调试最常见的难题.负载电容偏大,时钟走慢;负载偏小,时钟走快,严重时甚至无法起振.ECX为ECX-1210B规划了6pF,7pF,9pF,12.5pF多款标准规格,深圳统一电子常备全规格样品,工程师拿到样品之后,可以直接对照芯片手册选型匹配,快速完成时序校准,减少反复改版,调试周期,加快项目量产进度.很多代理商只备单一负载版本,客户遇到匹配问题时,需要漫长调货周期,耽误项目节点,而统一电子作为ECS正规代理,提前规划多规格库存,为研发和量产保驾护航.
优势四:宽温高可靠,兼顾消费与轻工业场景
市面上不少超小型32.768kHz晶振,只能满足0~70℃民用窄温范围,一旦放到户外采集,手持工业检测仪,冷链温度记录仪这类温差大的场景,频漂急剧变大,时间严重失准.ECX-1210B标准规格覆盖-40~+85℃,拓展型号支持到105℃,宽温域下频率稳定性优秀,既可以用于智能穿戴,智能家居,蓝牙设备晶振音频等消费赛道,也能适配低功耗工业传感,冷链记录仪,便携式医疗监测设备,一颗物料可以跨多个产品线复用,方便厂商统一BOM,统一供应商,简化供应链管理.
优势五:原厂工艺稳定,SMT生产友好,良率可控
小封装无源晶体非常考验封装和划片工艺,劣质超小晶振常常出现批次一致性差,回流焊之后频偏漂移,密封不良受潮失效的问题,量产阶段不良率飙升,带来巨大返工损失.ECS拥有数十年频率控制器件研发制造经验,音叉晶片切割,镀膜,老化筛选流程成熟稳定,ECX-1210B批次之间参数离散度低,长期稳定性一致性强.四焊盘贴片结构,相比两焊盘小晶体,贴装更加稳定,降低立碑,偏移风险,适配高速贴片机大批量生产;编带包装,卷盘标准规格,直接上线生产,无需二次分装,适合百万级大批量订单交付.
四,ECX-1210B主流应用场景:所有对尺寸敏感的RTC计时方案
1.TWS蓝牙耳机及充电仓
TWS耳机是当下对PCB空间最苛刻的消费产品之一.耳机腔体内部空间极小,充电仓内部同样要容纳电池,电源管理,霍尔检测,RTC计时电路,用于记录开盖时间,电量计时,本地时间同步.ECX-1210B凭借1.2×1.0mm超小尺寸,完美嵌入耳机PCB和充电仓主板,为蓝牙主控提供稳定32.768kHz时钟基准,实现低功耗待机计时,是TWS音频设备微型时钟的热门选型.
2.智能穿戴设备:智能手环,智能戒指,超薄手表,健康监测腕带
智能穿戴产品追求轻薄,无感佩戴,很多新款智能戒指PCB直径只有十几毫米,柔性电路板布线空间极度紧张.RTC时钟是睡眠监测,心率记录,运动日志,闹钟提醒的时间基础,ECX-1210B超薄小巧,适配柔性PCB和高密度硬板,低功耗特性保障穿戴设备几周甚至数月不用充电,±20ppm精度足够满足日常运动,睡眠计时需求,高精度版本还可用于医疗级穿戴监测设备.
3.低功耗IoT无线模组,LoRa/Wi-Fi/BLE传感节点
物联网微型传感节点包括温湿度标签,门窗状态传感器,资产定位标签,冷链物流记录仪,大多依靠纽扣电池长期工作,需要RTC记录采集时间,定时唤醒射频芯片,降低平均功耗.这类设备很多设计成卡片式,贴装式,PCB尺寸受限,天线优先占用净空区.ECX-1210B释放宝贵板上空间,在保障计时准确的同时,保障射频性能稳定,广泛用于电池供电的无源,低功耗IoT终端.
4.便携式医疗电子设备
很多家用便携医疗产品,比如指尖血氧仪,便携式血糖记录模块,动态体征采集贴片,需要记录每次测量的时间戳,方便后台生成健康日志.医疗产品对器件可靠性,环保合规性,长期稳定性有严格要求,ECSECX-1210B满足RoHS,宽温稳定,体积小巧,适合小型化医疗监测贴片,在保证安全合规的前提下,实现设备轻薄便携.
5.超薄智能卡片,电子标签,门禁密钥卡
智能NFC卡片,电子学生证,有源门禁卡,卡片厚度通常控制在0.8~1.2mm以内,内部PCB空间极其有限,需要RTC记录刷卡时间,有效期,定时唤醒.常规大尺寸晶振根本无法放入,ECX-1210B厚度仅0.35mm,是这类超薄卡片类产品为数不多可用的32.768kHz贴片音叉晶振.
6.智能家居小型传感,遥控,面板副板
人体红外传感器,门窗磁,无线开关,迷你遥控器,都带有计时,定时唤醒功能,很多新款智能家居传感器向着微型化隐藏式安装方向发展,外壳小巧,主板空间紧张,ECX-1210B可以替代传统1610,2012封装晶振,缩小整机体积,实现隐形安装,提升家居产品美观度.
五,ECX-1210B硬件设计与选型注意事项,规避项目踩坑
哪怕是一款成熟晶振,硬件设计上细节处理不当,依然会出现停振,频偏,温漂异常问题,这里结合ECS原厂datasheet以及大量量产客户落地经验,梳理ECX-1210B的设计要点,供研发工程师参考.
第一,负载电容优先匹配.拿到ECX-1210B选型,第一步查阅MCU/RTC芯片数据手册,确认芯片振荡引脚推荐负载电容值,再选择对应6pF/7pF/9pF/12.5pF版本,不要随意选用,负载不匹配是时钟走时不准头号原因.如果芯片手册标注负载电容CL,晶振CL需要和它保持一致;PCB走线寄生电容也要纳入计算,高速高密度板走线寄生电容不可忽略,布局时晶振两个引脚走线尽量等长,短,直,远离高速数字线,射频信号线,电源噪声线路,减少串扰带来的频漂.
第三,起振裕量评估.对于驱动能力偏弱的国产低功耗MCU,选型前优先确认晶振ESR参数,优先选用80kΩ版本,预留足够起振裕量;样机阶段一定要做高低温循环测试,跌落震动测试,复现极限工况下的时钟稳定性,不要只在室温下测试就直接量产.部分低温环境项目,建议优先选用拓展宽温版本,避免低温下ESR上升,出现起振困难.
第四,焊接工艺管控.ECX-1210B是密封陶瓷贴片晶体,回流焊温度曲线遵循ECS原厂推荐参数,峰值温度不要超过260℃,高温长时间烘烤会损伤内部音叉晶片,造成频偏漂移;存储环境控制温湿度,卷盘防潮保存,拆封后尽快贴片,长时间暴露高湿环境,会影响密封封装长期可靠性.
第五,BOM与供应链规划.小封装晶振很容易出现交期不稳定,缺货涨价的情况,尤其海外品牌原厂产能波动时,很多贸易商货源混杂,批次无法追溯.深圳统一电子作为ECS品牌正规授权代理商,直接对接原厂渠道,货源原装可追溯,定期备货ECX-1210B全系列负载规格,支持样品申请,小批量试产,大批量长期订单,同时配套技术支持,协助客户核对参数,解决时钟电路调试问题,降低供应链风险.
六,为什么选择深圳统一电子采购ECSECX-1210B晶振
当前国内晶振供应链市场鱼龙混杂,流通渠道里面充斥翻新料,散新料,仿冒替换料,无源晶振外观辨识度低,很多客户收到物料之后,只有贴片上板跑一段时间,才会发现批次频偏超标,老化快,温漂失控,等到量产阶段爆发不良,损失难以估量.选择正规授权代理商,是保障项目稳定落地的关键一步.
深圳统一电子有限公司深耕频率控制元器件行业多年,是ECSInc.International授权正规代理商,专注ECS全系列晶振,振荡器,谐振器推广分销,产品线覆盖32.768kHz音叉晶振,高频无源晶振,TCXO温补晶振,OCXO恒温晶振,有源振荡器等,覆盖消费电子,工业控制,IoT,车载配套,医疗,光通信等多行业时序需求.针对ECX-1210B这款热门微型音叉晶振,公司提前布局安全库存,6pF,7pF,9pF,12.5pF主流规格常备现货,样品可以快速寄出,支持研发阶段验证评估;出货附带原厂相关资料,物料批次,原厂追溯信息完整,杜绝假货,翻新料风险.
除了物料供应,统一电子配备熟悉晶振应用的技术团队,不是简单卖货的贸易商.工程师在ECX-1210B电路调试,负载匹配,PCB布局,温漂测试,ESR选型遇到疑问,都可以随时对接我们技术人员,获取原厂参考方案,缩短研发周期.公司位于深圳宝安,依托深圳电子产业集群优势,物流便捷,珠三角客户可以快速交货,全国客户稳定配送,支持月结,长期框架订单合作,适配中小型研发企业,大型制造工厂不同采购模式.
很多客户在微型晶振选型时,常常遇到代理商只懂报价不懂技术,参数一问三不知,遇到起振问题无法提供支持.统一电子从前期选型推荐,样品送样,原理图参考,量产备货,售后品质跟进,提供一站式配套服务.除ECX-1210B之外,我们同时供应ECS其他尺寸音叉晶振,高频晶体,有源OSC,TCXO等产品,客户可以把ECS晶振品类集中在统一电子采购,简化供应商管理,减少对账,沟通成本.如果您的项目正面临PCB空间紧张,需要一款稳定可靠,小体积32.768kHz贴片音叉晶振,ECSECX-1210B值得优先评估,欢迎来电咨询:0755-27837683.
