在现代电子产品硬件研发体系中,时钟时序系统是整机工作的"时间基准核心",所有程序运行,指令调度,数据收发,信号同步,协议交互都必须依托精准,稳定,连续的时钟频率完成.石英晶体振荡器作为时序系统的核心基准元器件,其频率准确度,温度稳定度,相位噪声,时序抖动,抗干扰能力与长期老化特性,直接决定嵌入式设备,无线通信模块,物联网终端,工业自动化设备,车载电子系统,精密检测仪器,智能控制终端的整机运行稳定性与数据可靠性.在实际项目研发,版本迭代,批量量产过程中,绝大多数硬件工程师都会反复遇到各类疑难时序问题,其中上电晶振不起振,工作间歇停振,输出频率偏差超标,高低温温漂过大,时钟抖动超标,批量一致性不良,低温启动失败,高温频率漂移等故障最为高发.经过大量工程实测与量产复盘验证,这类问题90%以上并非晶振器件本身品质不良,而是源于前期选型规格不匹配,无源晶振负载电容取值偏差,电路负性阻抗余量不足,PCB布局布线不规范,电源滤波设计缺失,工况温域与产品规格不匹配等细节设计问题.因此,一套标准化,规范化,可落地的IQD进口晶振设计流程,是保障产品一次调试成功,稳定量产,低不良率的核心关键.

IQD是全球享誉业界的高精度频率控制元器件品牌,拥有完整的晶片切割,研磨,镀膜,封装,校准,老化测试全产业链制程能力,凭借数十年的石英晶体谐振技术沉淀,电路优化迭代与严苛的可靠性验证体系,建立了行业公认的高精密,高稳定性晶振设计标准.为帮助广大硬件研发工程师,嵌入式开发团队,硬件项目负责人,品质工程人员系统性规避时序设计误区,大幅降低样机调试难度,缩短研发周期,降低量产不良率与售后故障率,深圳统一电子有限公司作为IQD品牌官方正规授权代理商,依托IQD原厂官方设计手册,应用规范以及多年终端项目落地实战经验,整理编撰本篇IQD石英晶体振荡器权威完整设计指南.全文系统性覆盖晶振选型逻辑,核心电气参数匹配,无源/有源电路设计规范,PCB布局黄金准则,高低温调试验证方法,量产可靠性标准,常见故障排查方案,是适配研发设计,项目评审,量产指导,新人培训的专业技术参考文档.如需原厂技术答疑,精准参数匹配,样品测试,批量报价与定制服务,欢迎来电咨询:0755-27837683.

一,IQD石英晶体振荡器产品体系与选型基础逻辑

硬件电路设计,选型先行,精准的器件选型是整机时序稳定的前置基础与核心前提.选型错误,规格虚配,精度等级不足,温域不够,后期无论如何优化电路与PCB布局,都无法彻底解决时序漂移,工作不稳,环境适应性差等问题.IQD品牌晶振产品线布局全面,品类划分精细,规格覆盖完整,全面包含无源石英晶体,普通有源时钟振荡器(SPXO),温度补偿晶体振荡器(TCXO温补晶振),电压控制晶体振荡器(VCXO),恒温晶体振荡器(OCXO)五大主流品类,覆盖民用消费,工业控制,车载智能,精密仪器,航空军工,通信基站等全层级应用场景.不同品类在频率精度,温度稳定性,相位噪声,功耗,可调性,耐候性上差异巨大,工程师必须结合产品实际工作工况,时序精度指标,供电方式,温度工作区间,抗干扰需求,成本预算以及量产规模综合判断,做到场景适配,参数匹配,规格精准,不超配,不减配,实现性能与成本的最优平衡.

1.1主流产品品类与适用场景

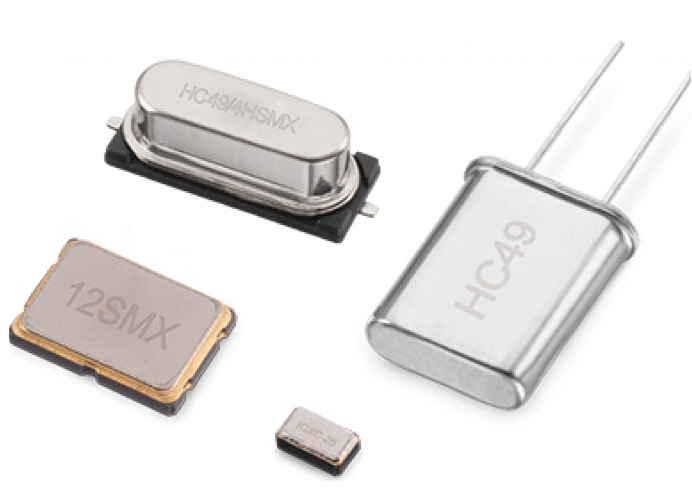

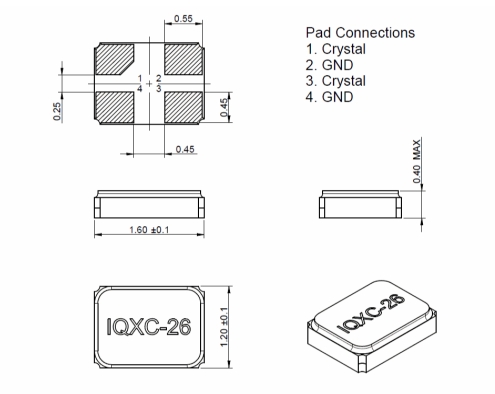

IQD无源石英晶体(Crystals):属于纯石英晶片无源谐振器件,内部无电路,无供电模块,必须依托主控MCU,SOC,单片机内部自带的振荡放大电路完成起振与频率输出.该类产品具备性价比极高,体积超小,功耗近乎无源,批量一致性好的突出优势,常规民用,工业通用等级频率稳定度控制在±10ppm~±30ppm,完全满足普通时序需求.广泛适配智能家居设备,民用小家电,普通工控主板,安防监控设备,消费数码产品,常规时钟计时,低速数据传输等通用场景,是目前电子行业用量最大,应用最普及的基础时序元器件,适配大批量量产,低成本,高稳定性的通用硬件设计需求.

IQD普通时钟振荡器SPXO:属于全集成有源时钟器件,内部完整搭载石英谐振晶片,起振电路,稳频电路,输出整形电路,无需外部匹配电容,无需复杂外围电路,无需MCU内部振荡电路支撑,上电即可稳定输出标准时钟信号,真正实现即插即用.产品频率准确度高,时序抖动小,抗电磁干扰能力强,长期运行稳定,杜绝无源晶振常见的起振余量不足,负载不匹配等问题.主要适用于各类嵌入式控制系统,无线通信模块,工业智能终端,数据采集设备,商用电子产品等场景,适配对工作稳定性,抗干扰能力有明确要求,但无需温度补偿,无需动态调频的中高端通用场景.

IQD温补晶体振荡器TCXO:是针对宽温,复杂工况,高精度时序场景研发的高端频率器件,内置高精度温度传感模块与智能数字温度补偿算法,可实时感知环境温度变化,毫秒级自动修正频率偏移,彻底抵消温度波动带来的频率漂移问题.产品常规温稳精度可达±0.5ppm~±2ppm,超高精密工业级型号可实现ppb级超低漂移表现,全温域频率一致性极强.专门适配户外物联网传感设备,车载电控系统,车载通信终端,高精度智能计量仪器,无线射频通信设备,野外监测设备等温差变化剧烈,长期露天工作,对时序精度与同步性要求严苛的应用场景,是工业高精度时序设计的核心优选器件.

IQD压控晶体振荡器VCXO晶体振荡器:具备高精度电压可控调频特性,通过外部控制电压的线性变化,可精准,连续,稳定地微调输出时钟频率,拥有调频线性度高,控制灵敏度均匀,频率调节无跳变,相位噪声低的优异性能.主要服务于需要动态时序校准,时钟锁相同步,射频信号调制解调的高端系统,广泛应用于各类锁相环时钟系统,射频通信设备,高速数据传输模块,信号源仪器,工业多设备同步控制系统,能够实时修正系统时序偏差,保障多设备时钟同步,射频信号稳定,数据传输精准.

IQD恒温晶体振荡器OCXO:属于行业顶尖超高精度,超低漂移旗舰级时序器件,内置智能恒温槽控制系统,可将石英晶片长期锁定在恒定的最佳谐振温度,彻底隔绝外界温度,湿度,气流变化对频率的影响,实现近乎零漂移的频率输出.产品具备极低老化率,超高长期稳定性,极致抗环境干扰能力,是目前民用,工业,军工领域精度最高的时序器件之一.主要应用于卫星通信系统,航空航天设备,军工配套装备,高端精密计量仪器,5G/4G核心基站时序单元,科研实验设备等对时序精度,长期稳定性,可靠性要求达到极致的严苛场景.

1.2核心选型关键参数(必看)

晶振选型绝非简单匹配标称频率即可,频率仅为基础参数,真正决定设备能否稳定起振,全温域正常工作,时序精度达标,批量一致性良好的核心,是负载电容,ESR阻值,温域等级,精度公差,老化率,供电电压等关键参数.以下为IQD晶振研发设计必核七大核心参数,是硬件工程师选型,电路设计,项目评审的关键依据:

标称频率:必须严格匹配主控芯片,通信协议,系统时钟所需基准频率,严禁随意替代,近似替代.频率偏差会直接导致系统分频异常,时钟时序错乱,串口波特率偏移,网络通信丢包,协议解析失败,设备联网异常等功能性故障,是系统正常工作的基础前提.
负载电容(CL):无源晶振设计的核心核心参数,也是工程设计最容易出错,故障最多的关键点.IQD无源晶振标准负载电容涵盖6pF,8pF,10pF,12pF,16pF,20pF等主流规格,负载电容不匹配会直接造成工作频率偏移超标,起振困难,间歇停振,时钟抖动过大,全温域稳定性差等问题,是时序故障的首要诱因.
频率精度/初始公差:代表晶振出厂初始频率误差,常规规格包含±10ppm,±20ppm,±30ppm,高精度设备可选用±5ppm,±2ppm超高精密规格.精度等级不足,会导致设备长期计时累积偏差大,无线通信频偏超标,设备同步失效,无法满足精密设备与通信设备的工作标准.
工作温度范围:直接决定设备环境适配能力,分为民用级0℃~+70℃,工业级-40℃~+85℃,军工宽温级-55℃~+125℃三大等级.室内静态设备可选用民用等级,户外设备,车载娱乐设备晶振,工业设备,无人值守设备必须选用工业宽温及以上型号,避免高低温环境下停振,漂移,失效.
等效串联电阻ESR:直接决定晶振起振难度与起振余量,ESR阻值越小,晶片损耗越低,起振能力越强,低温工作越稳定.很多低驱动力MCU,单片机极易出现低温不起振问题,核心原因就是选型ESR阻值偏大,起振余量不足,必须优先选用IQD低ESR优质晶片型号.
老化率:表征晶振长期通电运行的频率漂移特性,是设备长期稳定性的关键指标.普通消费设备可选用常规老化率型号,精密仪器,通信基站,长期无人值守设备必须选用低老化率型号,保障设备数年长期运行时序精准,无明显漂移.
供电电压:专为有源晶振选型所用,必须严格匹配系统供电轨1.8V,2.5V,3.3V等标准电压.IQD多款新型有源系列支持超宽电压自适应,可适配电池电压衰减,动态电压波动工况,大幅提升复杂供电场景的适配能力.
二,IQD无源石英晶振核心电路设计规范

在所有晶振硬件设计中,无源石英晶体振荡电路的设计门槛看似最低,但实则故障率最高,设计误区最多,绝大多数时序不稳定,起振异常,频偏超标的工程问题,均集中在无源晶振电路设计环节.核心故障根源主要集中在三点:负载电容匹配精度不足,电路负性阻抗余量不达标,晶片激励功率过大或过小.根据IQD原厂权威设计规范,标准无源晶振振荡回路由IQD石英晶体,两端对称匹配负载电容,MCU内部振荡放大电路三部分组成,电路结构简单但参数敏感度极高,任何细微参数偏差,寄生参数超标都会引发系统性时序问题,工程师必须严格遵循标准化匹配规则开展设计.

2.1负载电容精准匹配计算(核心重点)

IQD无源晶振datasheet标注的负载电容CL为器件标准标定负载参数,也是电路设计的唯一匹配基准,PCB实际等效负载电容必须无限接近标称CL值,一旦偏差过大,将直接导致谐振点偏移,频率精度不达标,全温域工作不稳定,间歇性停振等致命问题.IQD原厂标准负载电容计算公式为:CL=(C1×C2)/(C1+C2)+Cstray,其中C1,C2为电路板两端外接匹配电容,Cstray为PCB走线,焊盘,引脚带来的天然寄生电容,常规PCB工艺下寄生电容取值稳定在2pF~5pF区间,设计时必须提前预留寄生参数余量.

工程通用最优设计原则:C1与C2必须采用对称等值取值,杜绝两端电容不对称导致的谐振偏移与波形畸变；电容材质必须优先选用NP0高频高精度材质,NP0电容温漂极低,容量稳定,高频特性优异,完全适配晶振高频谐振回路；严禁使用X7R,X5R等普通多层陶瓷电容,该类电容温漂大,高频特性差,容量随电压温度波动,会直接造成晶振全温域漂移超标,工作不稳定.工程实测案例:IQD标称12pF负载无源晶振,常规PCB寄生电容约3pF,两端对称选配22pFNP0电容,可精准匹配标称负载,实现最优谐振状态.

2.2负性阻抗与起振余量设计

无源晶振电路稳定起振,持续工作的核心底层条件为:MCU内部振荡电路提供的负性阻抗(-R)必须显著大于晶振等效串联电阻ESR.根据IQD原厂规范与行业通用权威设计标准,电路负性阻抗≥3~10倍ESR为安全稳定区间.当负性阻抗小于3倍ESR时,电路起振余量严重不足,极易出现低温环境不起振,上电偶尔不起振,工作中途间歇停振等隐性故障；当负性阻抗大于10倍ESR时,电路激励功率过大,会造成石英晶片过驱动工作,长期运行导致晶片老化加速,相位噪声恶化,输出波形畸变,产品使用寿命大幅缩短.

针对IQD全系无源石英晶振的工程适配方案:若遇到MCU振荡驱动力偏弱,低温起振困难的项目,可通过在晶振回路串联小阻值限流电阻的方式优化激励功率,补足起振余量,提升低温启动性能；若遇到MCU驱动力过强,波形畸变,高频噪声大的工况,同样可通过串联阻尼电阻均衡回路阻抗,抑制过驱动损耗,让晶振始终工作在最优激励区间,既保障起振稳定,波形干净,又避免晶片过度损耗,大幅提升终端产品长期使用寿命与批量稳定性.

2.3起振时间与启动特性优化

IQD石英晶体采用高纯度,高一致性天然石英晶片,搭配精密研磨与镀膜工艺,谐振频率精准,晶片损耗极低,启动特性优异,在标准电路设计与规范PCB布局前提下,起振时间均可稳定控制在毫秒级,上电快速起振,无延迟,无滞后.若实际项目中出现上电慢起振,偶发不起振,启动不稳定等问题,并非晶振品质问题,大概率是负载电容匹配不准,PCB走线寄生电容过大,回路阻抗余量不足,电源上电时序异常等设计问题导致,无需更换器件,仅需针对性微调参数,优化电路与PCB布局即可彻底解决.

三,IQD有源振荡器电路设计规范(SPXO/TCXO/VCXO)

IQD有源振荡器包含SPXO普通有源晶振,TCXO温补晶振,VCXO压控晶振三大主流品类,器件内部已经完整集成石英谐振晶片,起振振荡电路,稳频整形电路,温补补偿电路或电压调控电路,外围无需搭配任何负载电容与复杂匹配电路,极大降低硬件设计难度,缩短研发周期,规避无源电路匹配失误风险.虽然有源晶振设计简单,容错率更高,但有源器件对电源质量,电磁环境,信号匹配极为敏感,电源纹波,高频干扰,信号不匹配都会直接恶化时钟指标,因此必须严格遵循原厂电路设计规范,做好电源滤波,信号阻抗匹配与电磁防护.

3.1供电电路设计

有源晶振属于模拟敏感器件,对电源纯净度要求极高,电源纹波,高频杂波,电压瞬时抖动,开关电源噪声会直接耦合进入振荡核心,导致相位噪声恶化,时钟抖动增大,输出波形畸变,频率不稳定,严重时会造成间歇停振,系统死机.IQD原厂标准设计要求:有源晶振供电引脚必须就近紧贴摆放0.1μF高频陶瓷去耦电容,实现电源高频杂波快速滤除,保证供电纯净稳定,针对工业设备,大功率设备,强电磁干扰环境,可额外增加磁珠,电感二级滤波电路,进一步净化供电电源,彻底隔绝电源端干扰,保障晶振长期稳定工作.

3.2输出信号匹配

IQD有源晶振支持CMOS,LVPECL,LVDS等行业主流电平输出制式,不同输出制式的电平幅值,边沿速率,驱动能力,阻抗特性完全不同,硬件设计时必须严格匹配后端接收芯片的时钟输入标准,禁止不同电平跨接混用,否则会引发信号反射,边沿畸变,同步异常,时钟采样错误等问题.时钟输出走线坚持短,直,净原则,减少过孔,减少折弯,不与高速线并行,最大限度降低信号衰减与串扰,保证时钟信号完整性,为系统提供干净,稳定,标准的时钟基准.

3.3VCXO专属调压电路设计

IQDVCXO压控晶体振荡器为可调频专用时序器件,广泛用于锁相同步,射频调制,动态时钟校准场景,调压电路设计的精准度直接决定调频线性度与频率校准精度.设计规范明确要求:VCXO调压控制引脚必须采用高精度,低纹波线性调压电路,控制电压区间严格贴合原厂规格书参数,严禁超电压,超范围调压,避免器件损坏,调频失效；调压回路必须增加小型滤波电容,滤除控制电压中的高频波动与杂波,杜绝电压抖动引发的频率跳变,调频非线性问题,确保动态时序校准精准,平滑,稳定.

四,PCB布局权威设计准则(量产稳定性关键)

电路参数匹配精准,器件选型优质,若PCB布局布线不规范,依然会产生寄生参数超标,电磁串扰,地弹噪声,温度应力干扰等问题,导致时序抖动,频率漂移,间歇异常,是量产阶段批量不良的核心诱因.结合IQD原厂应用手册与多年量产项目复盘经验,总结出可直接落地的标准化PCB布局黄金准则,全面规避设计隐患,保障研发样机,小批量试产,大规模量产全程稳定.

走线最短化原则:晶振引脚至MCU时钟输入引脚的走线必须做到最短,最直,最少过孔,最大限度降低走线寄生电容与寄生电感,避免等效负载偏移,时序延迟,谐振点偏移,保证电路谐振状态与设计标准完全一致.
匹配电容就近布局:无源晶振两端负载匹配电容必须紧贴晶振焊盘引脚摆放,缩小振荡回路面积,减少回路寄生参数,保证实际负载电容精准匹配标称CL值,从布局层面保障频率精度与起振稳定性.
模拟区域独立隔离:晶振振荡区域属于微弱模拟谐振电路,抗干扰能力弱,必须与大功率电源走线,高频高速数据线,功率驱动走线严格分区隔离,禁止并行,交叉重叠布线,杜绝电磁串扰引发的时钟抖动,间歇停振问题.
包地防护设计:晶振本体,振荡走线,匹配电容周边完整铺设接地铜皮,形成封闭式接地保护环,有效屏蔽外部电磁干扰,大幅提升电路抗干扰能力,适配工业强干扰,车载复杂电磁环境.
远离热源与干扰源:布局阶段主动远离MOS管,开关电源芯片,功放芯片,主控CPU,功率电阻等发热与高频干扰器件,避免热应力集中导致频率温漂增大,高温工作不稳.
底层禁止走线:晶振正下方对应PCB邻层区域严禁布设任何高速信号线,电源线,开关控制线,杜绝层间电磁耦合干扰,彻底消除隐性,间歇性时序异常故障.
接地完整低阻抗:晶振保护区内接地过孔充足,接地铜皮完整,保证地阻抗极低,地电流稳定,有效抑制地弹噪声,地电位波动对振荡电路的影响,保障时序长期稳定.
五,全温域调试,验证与量产测试标准

样机调试正常不代表量产稳定,很多项目存在"样机正常,小批不稳,批量不良"的现象,核心原因是未完成全工况,全温域,全流程可靠性验证.IQD光模块6G晶振配套产品必须严格完成高低温,老化,震动,湿热等极限工况测试,验证器件与电路的适配性,稳定性,一致性,提前暴露隐性设计缺陷,规避批量量产风险.

5.1常规调试项目

常规研发调试需覆盖基础功能与指标测试:通过示波器观测时钟输出波形,确认波形完整,占空比标准,无杂波,无畸变,抖动指标达标；开展高低温箱极限温度测试,分别验证低温,高温工况下的起振性能,频率精度,输出稳定性,排查低温不起振,高温漂移问题；实测设备工作功耗与待机功耗,确保晶振工作状态符合低功耗设计要求,适配电池供电,物联网低耗设备场景.

5.2量产可靠性验证

量产可靠性验证是保障批量品质统一的关键,需严格按照IQD原厂可靠性标准执行:72小时连续通电老化测试,-40℃~+85℃高低温循环冲击测试,机械震动冲击测试,恒定湿热测试,全方位验证产品长期运行稳定性与批量一致性；记录全温域频率偏移数据,反向校准负载电容与电路参数,确保整批次产品时序精度统一,性能稳定,杜绝批次性差异与隐性不良.

六,常见设计故障原因与解决方案

晶振不起振:核心诱因包含负载电容不匹配,PCB寄生电容过大,电路负阻抗余量不足,电源供电不稳,MCU振荡驱动能力不匹配.解决方案:重新核算负载参数,更换NP0高精度电容,优化PCB布局缩短走线,调整匹配容值,串联限流电阻补足起振余量,净化供电电源.

深圳统一电子有限公司是资质正规,可查可溯源的IQD品牌官方授权代理商,深耕精密频率元器件行业多年,专注IQD全系无源石英晶体,SPXO有源振荡器,TCXO温补晶振,VCXO压控晶振,OCXO恒温晶振的现货配套,技术支持与方案落地.公司始终坚守100%原装正品经营原则,杜绝翻新,散新,拆机,替代仿品,所有货源原厂直供,品质可溯源,性能稳定,批次一致性高.公司常备海量现货库存,全系列常规型号,工业宽温型号,高精度型号,特殊规格型号库存充足,交期稳定,可快速响应客户样品测试,项目研发,小批量试产,大批量量产,紧急补货,非标定制等多元化需求,全力保障客户产线不停产,研发不延期.

我司并非单纯的元器件贸易商,而是专注时序系统优化的技术型配套服务商.团队核心工程师拥有多年晶振选型,电路设计,PCB优化,故障排查,量产落地实战经验,深度熟悉IQD导航晶振全系产品参数特性与设计规范,深谙各行业硬件设计痛点与时序疑难问题.可为客户项目提供免费精准选型匹配,专业参数答疑,电路方案优化,PCB布局指导,样机故障排查,量产技术跟进,全程售后支持的一站式技术服务,帮助研发团队快速规避设计误区,缩短调试周期,降低研发与量产成本,减少不良率,全面提升终端设备时序稳定性与产品核心竞争力.

本篇IQD石英晶体振荡器设计指南内容全面,落地性强,可直接作为企业硬件设计标准,项目评审依据,量产规范文档,工程师培训资料长期使用.如需索取IQD原厂官方规格书,参数选型对照表,标准电路原理图,PCB布局参考案例,可靠性测试报告,或在晶振选型,电路设计,样机调试,批量量产过程中遇到任何时序相关技术难题,欢迎随时致电咨询:0755-27837683,深圳统一电子有限公司竭诚为广大客户提供专业,高效,靠谱的原装供货与技术服务,携手合作共赢！
