YH1485系列OCXO恒温晶振深度解析
YH1485系列OCXO恒温晶振深度解析
深圳市统一电子有限公司,作为Greenray格林雷品牌正规授权代理,专注为国内通信,导航,测控,雷达,航空航天,精密仪器等行业客户提供原装正品Greenray全系列高精度晶振产品,专业选型配套与技术落地服务,欢迎各界工程师,采购负责人来电咨询:0755-27837683.在高端频率基准器件赛道,恒温晶振OCXO始终是高精度时序系统的"心脏",本文将从行业背景,Greenray有源晶振品牌底蕴,YH1485设计理念,核心参数拆解,底层工艺打磨,性能对比,典型应用场景,选型要点,供应链配套以及统一电子的代理服务体系等多个维度,全面解读这款高性能恒温晶振的价值,为研发工程师,系统方案商,采购团队提供详实的产品参考资料.
一,高端时序赛道的需求变迁:为什么OCXO是核心刚需？
现代电子系统的运行,本质上建立在稳定,纯净,可溯源的时钟基准之上.从卫星导航接收机,相控阵雷达,5G/6G通信同步设备,光通信传输设备,到频谱分析仪,信号源,时间服务器,机载航电系统,时钟信号的微小漂移,相位噪声劣化,振动下频率跳变,都会直接引发系统性故障:定位解算偏差,通信丢包,雷达测距精度下降,仪器测试数据不可重复,时间同步失锁等问题.
晶振家族分为普通无源晶体,普通有源晶振XO,温补晶振TCXO,恒温晶振OCXO四大类.普通XO受温度影响大,频率稳定度通常只能做到±20ppm级别;TCXO依靠热敏网络补偿晶片温漂,稳定度普遍在0.5ppm~1ppm区间,适合大多数消费电子,常规工业通信场景.但在航空,雷达,卫星地面站,高端计量设备这类场景,环境温度跨度极大,同时伴随持续振动,冲击,宽温循环,TCXO的补偿算法已经不足以抵消石英晶片本身固有的温漂特性,此时就必须依靠OCXO恒温晶振.
OCXO的核心原理,是将石英谐振晶片放置在密闭恒温腔体内,通过内置加热电路,温度传感器与闭环温控算法,持续把晶片工作温度锁定在石英晶体拐点温度附近,最大程度消除温度变化带来的频率漂移.但OCXO的研发制造绝非简单加装一个加热壳,腔体热均衡设计,热泄漏抑制,晶片研磨与电极镀膜,起振电路噪声控制,加速度灵敏度(G灵敏度)调校,长期老化抑制,每一环都是极高门槛的精密制造工艺,也是国内外高端晶振厂商拉开差距的关键.
近些年来,国内高端装备国产化进程持续推进,通信,导航,国防测控,航空航天领域对于进口高性能频率器件的需求持续上涨,客户不再只关注标称精度,而是综合考核相位噪声,抗振动冲击能力,长期老化率,开机稳定时间,功耗,封装体积,供货稳定性,原厂技术支持等综合指标.很多项目在前期样机阶段选用通用OCXO,在高低温振动可靠性测试环节出现失效,指标超标,根源就在于产品底层工艺打磨不足,只满足标称参数,却扛不住复杂工况下的叠加应力.正是在这样的行业背景下,GreenrayYH1485系列OCXO,凭借原厂数十年军工级器件积累的工艺沉淀,精准切入高稳定,低相位噪声,低G灵敏度的细分赛道,为系统设计师提供经过充分验证的成熟频率基准方案.
很多客户在选型时容易陷入一个误区:只对比参数表上的ppm指标,忽略相位噪声和加速度灵敏度.在雷达,接收机这类射频系统中,相位噪声直接决定接收底噪,杂散抑制能力;而机载,弹载,车载移动平台,振动与加速度持续存在,G灵敏度指标差的晶振,只要设备产生晃动,加速,频率就会快速偏移,哪怕静态稳定度再高,在动态工况下也完全无法使用.Greenray在设计YH1485之初,就把"动态环境下持续稳定输出"作为核心目标,而不是单纯追求静态纸面参数,这也是该系列区别于很多通用OCXO产品的核心定位.
二,Greenray格林雷:六十载精密频控器件品牌积淀
GreenrayIndustries(格林雷),是美国专注于精密石英晶体振荡器的老牌原厂,品牌历史自1961年起步,六十余年持续聚焦频率控制器件赛道,不盲目拓展消费级晶振市场,资源全部集中在TCXO,OCXO,VCXO等高稳定,高可靠振荡器研发生产,产品体系面向航空航天,防务电子,卫星通信,GNSS导航,精密测试仪器,高速同步通信等高端领域,具备AS9100航空航天质量体系认证,ISO9001质量管理体系,产品满足军工环境测试标准,是全球高端OCXO,低G灵敏度振荡器的主流供应商之一.
Greenray的产品路线有非常鲜明的特征:优先深耕低相位噪声,低加速度灵敏度(LowG-sensitivity)OCXO与TCXO.在行业内,加速度灵敏度是OCXO最难调校的指标之一,代表晶振在受到加速度,振动冲击时,频率随外力变化的程度,单位是ppb/g.普通OCXO的G灵敏度大多在0.5~1ppb/g,在持续振动平台上,频率抖动会非常明显;而Greenray可以把部分型号的G灵敏度优化至0.09ppb/g级别,YH1485也提供低G灵敏度可选版本,最低可达3×10?¹?/g,专门适配机载,弹载,车载移动GPS导航晶振,动中通天线这类强振动场景GreenrayI....
同时,Greenray坚持全流程自研自制,石英晶片切割,研磨,抛光,镀膜,电极光刻,腔体封装,温控电路调试,老化筛选,高低温振动测试,全部在自有产线完成,不会简单外购晶片组装.全流程可控,带来的好处是指标一致性强,批次差异小,长期老化特性可控,这对于需要批量装机,长期服役的装备至关重要.很多国产或者其他进口OCXO,样品指标很漂亮,但批量供货后批次离散度大,长期老化漂移超标,根源就是晶片来料,封装工艺不可控.
深圳市统一电子有限公司作为Greenray正规授权代理,打通原厂订单通道,面向国内客户提供YH1485以及Greenray全系列OCXO,TCXO,VCXO原装正品,同时配备熟悉频控器件的技术工程师,可协助客户做参数解读,方案评估,样品申请,规格书核对,替代对比,解决研发阶段选型困惑,欢迎咨询:0755-27837683.
三,YH1485系列OCXO:从设计原点,读懂Greenray的打磨思路
YH1485属于GreenrayYH1400大家族中的主力OCXO型号,是原厂针对市场需求,在成熟YH1400平台架构上迭代优化推出的标准化恒温晶振,定位介于通用商用OCXO和超高端定制OCXO之间,平衡性能,体积,功耗与交付周期,覆盖绝大多数10MHz~120MHz主流基准频率需求,也是卫星地面站,GNSS接收机,通信同步,测试仪器最常用的频段区间.
在正式梳理参数之前,我们先要理解Greenray开发团队打磨YH1485时的几个核心设计目标,所有硬件结构,电路,工艺优化,都是围绕这几个目标推进:第一,优秀的温度稳定度,依靠高精度恒温腔体,在全工作温度区间把频率漂移控制在极小范围,优选版本稳定度可达±0.05ppm;第二,极致的相位噪声表现,打造纯净的正弦波参考输出,降低近端相位噪声,适配射频接收,频谱测量场景;第三,可定制的低加速度灵敏度版本,解决动态振动工况下频率抖动痛点;第四,标准化封装,兼容主流OCXO封装引脚定义,降低客户PCB改版成本;第五,可控的长期老化率,保证设备数年服役周期内,频率漂移可控,减少后期校准维护;第六,合理的加热功耗与稳定时间平衡,兼顾恒温精度和上电快速起振.
很多OCXO厂商的开发逻辑,是先做电路,再匹配现成晶片;而Greenray打磨YH1485的顺序是反向的:先定义目标应用环境(宽温,振动,长期不间断工作),再反向定义石英晶片切型,晶片厚度,电极结构,再匹配恒温腔体结构,隔热材料,温控PID算法,最后设计低噪声振荡与缓冲输出电路.这种以工况驱动器件设计的思路,也是军工类器件开发的标准逻辑.
YH1485选用经过优选的SC切石英晶片.SC切(应力补偿切型)是高端OCXO最主流的晶片切型,对比传统AT切晶片,SC切天然具备更低的应力敏感度,更好的老化特性,更小的加速度响应,非常适合恒温应用场景.但是SC切晶片加工难度远高于AT切,切割角度的微小偏差,会直接改变拐点温度,温漂曲线,G灵敏度,研磨抛光的粗糙度,应力残留,会放大长期老化.Greenray针对YH1485建立专属晶片分选标准,不是合格晶片就投入生产,而是二次筛选,把温漂曲线一致性好,应力低,本底噪声低的晶片分配给YH1485产线,这也是"精心打磨"的第一层体现:晶片源头筛选管控.
晶片之后是恒温腔体结构.YH1485采用气密性金属密封恒温腔,腔体内部包含加热电阻,高精度热敏检测元件,隔热支撑结构.隔热结构设计非常考究,支撑点数量,支撑材料导热系数,直接决定腔体热泄漏.如果隔热差,加热功耗就会飙升,同时腔体内部温度梯度变大,晶片不同位置存在温差,带来额外频率漂移;过度隔热又会导致开机稳定时间拉长.Greenray通过大量热仿真和实测迭代,找到功耗,恒温均匀性,稳频时间三者的平衡点,腔体内部温度梯度控制在极小区间,保证整片石英晶片处于均匀恒温环境,而不是局部受热.
温控闭环算法也是YH1485重点优化部分.传统OCXO多采用简单的固定增益温控,容易出现超调,震荡,温度来回波动,带来频率周期性起伏.YH1485内置优化的PID温控逻辑,结合出厂校准,在拐点温度附近实现高精度锁温,抑制温度小幅波动带来的频率调制,这也是其近端相位噪声表现优异的重要原因.
振荡电路部分,Greenray选用低噪声晶体管架构,减少有源器件引入的附加相位噪声.振荡回路阻抗,负载匹配在出厂前逐台校准,缓冲输出电路隔离振荡核心和外部负载,避免后端负载变化反向拉动振荡频率.YH1485标配正弦波输出,典型输出电平10dBm,也可根据订单需求提供CMOS输出选项,适配不同后端电路需求;同时内置压控调谐端口(VC控制),支持外部小范围调频,锁相应用,方便客户接入PLL锁相环路,用于时间同步,频率微调系统,这个VC调谐功能在通信同步,时频服务器,6G卫星通信晶振地面站中使用频率很高,是非常实用的设计.
封装层面,YH1485采用气密性金属密封封装,内部高纯度氮气保护,隔绝水汽,氧气,防止电极氧化,晶片表面污染,从结构上压制长期老化.封装焊接采用平行缝焊工艺,气密性指标严格测试,杜绝微漏气.一旦腔体缓慢漏气,水汽进入后,晶片表面电导变化,老化率会快速恶化,很多廉价OCXO长期使用后指标崩盘,根源就是封装气密性不足.Greenray每一台YH1485出厂前都要经过检漏,老化,高低温循环,振动冲击筛选,剔除早期失效样品,交付给客户的是经过应力筛选后的合格品.

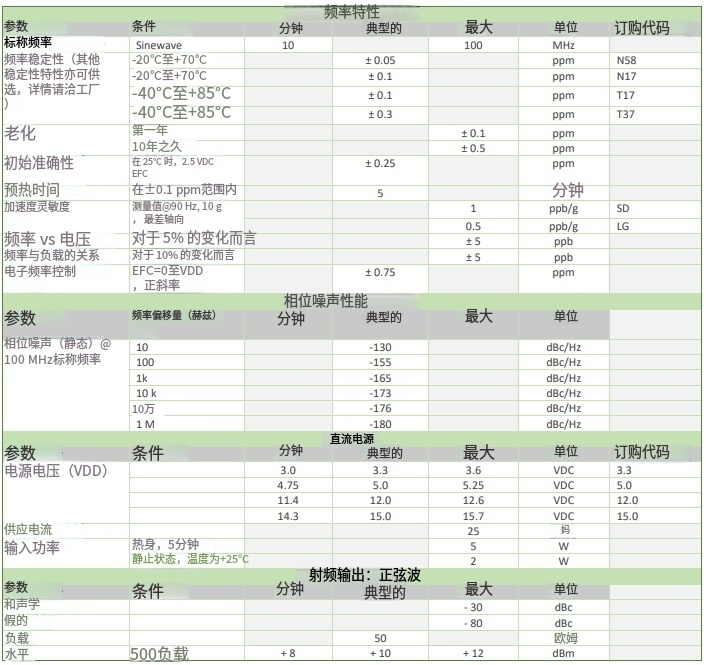

四,YH1485系列核心性能参数深度解读
结合Greenray原厂公开资料,我们将YH1485系列关键参数逐项拆解,帮助工程师理解参数背后的系统价值:
频率范围:10MHz～120MHz这个频段是时频基准,射频参考的黄金频段.10MHz是时间服务器,计量仪器最通用的基准频点;10.23MHz,20MHz,50MHz,100MHz大量用于GNSS接收机,雷达,通信同步链路.YH1485支持该区间内常规频点定制,原厂可按客户标称频率校准输出.
频率温度稳定度:优选版本±0.05ppm(全温区间)依靠恒温腔体锁温,YH1485可以在宽温度范围下维持极高稳定度.对比TCXO±0.5ppm的典型水平,OCXO在温度稳定性上有一个量级以上提升,适合不允许温度漂移影响基准的高精度系统.同时原厂可根据需求放宽或者收紧稳定度规格,形成不同档次型号,平衡预算与指标.
相位噪声:典型优于-175dBc/Hz@1kHz偏移,最高可达-180dBc/Hz级别相位噪声是射频系统核心指标,单位dBc/Hz,数值越小(越负)信号越纯净.近端相位噪声代表载波附近的噪声基底,直接影响雷达探测灵敏度,接收机底噪,频谱分析仪测试下限.YH1485在相位噪声上的打磨,是该系列最核心卖点之一,在同封装尺寸OCXO里属于上游水平,是射频工程师非常看重的指标.很多OCXO只标注远端相位噪声,近端噪声控制很差,在窄带接收系统中会直接抬高底噪,而YH1485重点优化100Hz,1kHz,10kHz近端偏移处噪声.
加速度灵敏度(G灵敏度):标准版常规指标,低G版本最低可达3×10?¹?/g这是YH1485区别于普通商用OCXO的王牌选项.普通OCXO在振动台上测试,一旦施加振动,频谱上会出现明显的振动边带,就是G灵敏度差导致的.对于机载,动中通,车载导航这类持续处在振动环境的设备,低G灵敏度版本是刚需.Greenray通过晶片应力优化,腔体悬浮支撑调校,实现低G性能,该指标需要出厂逐轴测试标定,成本和工艺难度很高,不是所有OCXO厂商都具备调校能力.客户选型时,静态设备可以选标准版;移动,机载,弹载平台,优先指定低G灵敏度选项.
输出形式:正弦波(典型10dBm),可选CMOS方波输出,带VC压控调谐端口正弦波输出相位噪声表现优于CMOS输出,射频链路,锁相环参考优先选正弦输出;数字同步电路,FPGA直接采样场景,可以选用CMOS输出.压控端口支持外部电压微调频率,方便系统做驯服,锁相,和GPS/北斗驯服时钟方案完美适配.
长期老化率OCXO的长期老化代表随时间缓慢的频率漂移,直接决定设备校准周期.YH1485依托SC切晶片,气密封装,出厂预老化筛选,老化特性控制优异,设备可以做到数年才需要一次频率校准,大幅降低野外站点,无人值守基站,卫星地面站的维护成本.很多野外部署设备维护困难,老化率指标往往比短期温度稳定度更加关键.
环境耐受能力:宽温工作,抗冲击,抗振动,满足MIL-STD相关环境测试标准YH1485经过高低温循环,湿热,机械冲击,随机振动测试,适配野外露天机箱,机载舱内,车载娱乐设备晶振加固设备等恶劣环境,不是只能在恒温实验室使用的仪器级晶振.

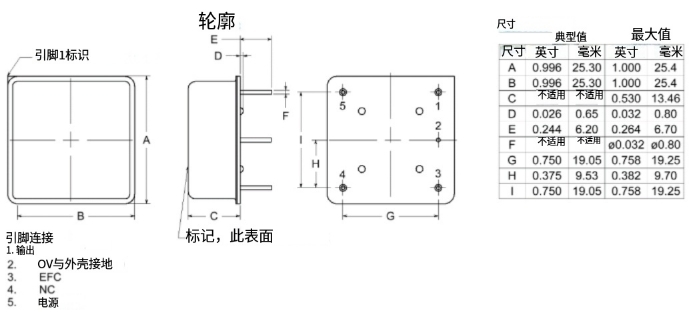

封装规格:标准金属气密OCXO封装,引脚定义标准化标准化封装带来很大便利,很多成熟OCXO方案可以直接pintopin评估替换,不需要大幅度修改PCB布局,缩短样机开发周期.统一电子在对接客户时,经常协助客户对比原有OCXO引脚,供电,输出电平,评估YH1485替代可行性.
同时要说明,YH1485属于可配置系列,并非单一固定参数型号.稳定度,G灵敏度,输出类型,供电电压,频点,调谐范围都可以按原厂规格选配,所以客户在选型时,不能只写YH1485,需要把后缀配置规格完整确认,统一电子的技术团队可以协助整理规格配置清单,对接原厂确认交期与价格,避免规格错配.
五,OCXO全制程的"打磨"细节:那些规格表不会写明的工艺控制点
一份Datasheet只能罗列最终电气指标,但指标能否稳定达成,批量一致性,长期可靠性,取决于规格书上看不见的数百道工艺控制点,这也是Greenray"精心打磨"的内核,也是很多客户样品过关,量产翻车的分水岭,我们在这里详细拆解:
第一道工序:石英晶片定向切割与角度研磨.SC切晶片的欧拉角偏差控制极其严苛,角度偏差几分,拐点温度,温漂,G灵敏度就会明显偏移.Greenray使用高精度X射线定向仪对每一片晶坯定向,切割后分步粗磨,细磨,化学抛光,去除表面机械损伤层.机械研磨留下的微小表层应力,会在后续长期工作中缓慢释放,是长期老化的核心来源之一.抛光之后还要化学腐蚀处理,释放晶片内部应力,这一步会显著拉高良率,拉长加工周期,很多厂商为了降成本会简化腐蚀工序,短期指标看不出差别,长期老化会持续漂移.
第二道:电极蒸镀与光刻.金属电极薄膜的厚度,均匀度,附着力,直接影响晶片等效串联电阻,老化特性.电极膜太厚会增加应力,太薄导电不足,噪声上升.Greenray采用多层金属蒸镀方案,搭配精细光刻定义电极图形,电极边缘轮廓平滑,减少电场畸变,同时规避电极迁移带来的长期参数漂移.镀膜之后,晶片要进行静电,颗粒检测,表面微小颗粒都会在真空封装内部慢慢污染晶片谐振面.
第三道:晶片预老化与初筛.镀膜完成的晶片,先单独进入高温老化柜预烤,提前释放短期快速老化分量,把前期几天的快速漂移在工厂内跑完,筛选掉漂移异常的晶片,只有通过初筛的晶片,才会进入OCXO组装环节.没有预老化的晶片,组装成OCXO交付客户后,前几十天频率持续漂移,驯服时钟系统需要频繁修正.
第四道:恒温腔体装配与隔热支撑.晶片不是直接粘在腔体底座上,而是采用低导热,低应力的支撑结构悬浮固定.支撑点既要固定晶片,又不能传递外部机械应力,外部振动传递到晶片上,会直接转化为频率变化(也就是G灵敏度).支撑材料选型,粘接胶的模量,固化工艺,都是Greenray长期迭代的know-how.粘接胶固化残余应力,是G灵敏度劣化的头号元凶,YH1485产线对粘接温度,固化曲线严格管控,固化后还要静置应力释放.
第五道:温控组件装配与腔体标定.加热丝,热敏传感器装配完成后,每一个腔体单独做热标定,记录温度-频率曲线,锁定晶片拐点温度.拐点是SC切晶片温漂曲线的最低点,OCXO就是把腔体恒温点设置在拐点,实现最优温漂性能.拐点温度每一片晶片都存在微小差异,Greenray是单腔单点标定,而不是统一固定温控温度,这个工序会增加大量测试工时,却是保证批量稳定度一致性的关键.
第六道:振荡电路焊接与阻抗校准.PCB振荡电路板贴装完成后,使用精密相位噪声测试仪,频率计数器逐台校准负载阻抗,起振幅度,防止激励电平过高导致晶片加速老化,激励不足又会出现起振不稳,停振风险.激励电平控制是OCXO的隐形重点,过高激励会快速消耗晶片寿命,很多廉价OCXO为了保证低温可靠起振,把激励电平拉得很高,短期没问题,老化速度成倍加快.
第七道:气密封装,氦检检漏.腔体内部充高纯干燥氮气,平行缝焊密封,之后做氦质谱检漏.检漏灵敏度极高,检出微漏的产品直接报废.漏气的OCXO,水汽慢慢渗入,电极腐蚀,晶片表面吸附杂质,几个月后稳定度,相位噪声快速恶化.
第八道:整机高温老化,环境应力筛选.封装完成的YH1485进入整机老化,持续通电恒温老化数十天,同步记录频率随时间变化曲线,剔除老化率超标,频率跳变的不良品.老化之后再依次做高低温循环,随机振动,冲击测试,模拟运输和工作应力,提前暴露隐性缺陷.这一套筛选流程,就是军工级器件典型的ESS筛选,也是Greenray区别于商用OCXO厂商的重要特征.
第九道:终测与参数归档.筛选合格的成品,在全温区间多点测试稳定度,相位噪声,G灵敏度,调谐范围,功耗,每一台产品形成测试档案,参数可追溯.
整套流程下来,一台YH1485从晶片毛坯到成品出库,周期很长,测试工时远高于普通晶振,这也是高性能OCXO成本偏高的根本原因,高性能从来不是靠电路设计单点突破,而是全链条工艺的持续打磨与良率取舍.
六,YH1485典型应用场景解析
YH1485通讯设备6G晶振的性能定位决定了它不是面向TWS耳机,智能家居,普通消费终端的晶振,而是面向对时序基准有高要求的工业,通信,导航,测控装备,下面分场景说明应用价值:
1.GNSS卫星导航接收机,北斗/GPS驯服时钟,时间服务器
驯服时钟是YH1485最主流的应用场景之一.设备利用卫星接收机获取UTC时间信号,持续驯服OCXO,在卫星信号丢失(遮挡,干扰,室内,隧道)的情况下,OCXO独立维持高精度时钟输出,也就是"守时"功能.如果OCXO老化大,温漂差,振动漂移大,失锁之后守时误差会快速累积,时间同步链路直接失效.电力授时基站,5G基站BITS时钟,实验室标准时钟源,大量使用该方案.低G版本YH1485适合车载,便携导航终端,车辆颠簸振动时基准频率稳定,定位不出现随机跳变.
2.雷达系统,射频接收前端,相控阵组件
雷达的测距,测速,测角精度,高度依赖本振参考源的相位噪声.近端相位噪声差的晶振,会抬高接收杂散,弱目标信号被噪声淹没,探测距离,分辨率下降.YH1485低相位噪声特性,适合作为雷达本振PLL的参考基准;机载雷达,弹载导引头雷达,同步叠加振动工况,低G灵敏度版本是优选,抑制振动边带.气象雷达,低空探测雷达,边防监视雷达项目中,经常选用GreenrayOCXO系列.
3.卫星地面站,动中通,微波通信链路
卫星地面站天线,动中通车载卫星通信设备,需要稳定载波基准,保障上下行通信链路载波同步.野外地面站常年昼夜温差巨大,无人值守,要求OCXO宽温稳定,老化慢,抗振动,YH1485气密封装,长老化周期的特性,大幅降低现场校准维护工作量.
4.精密测试测量仪器:频谱分析仪,信号发生器,频率计数器,校准源
计量仪器内部的参考晶振,决定整机测试精度,测量可重复性.仪器出厂校准后,在几年使用周期内,基准漂移不能超出计量规范.很多高端国产仪器厂商,在自研高性能信号源,频谱仪时,选用GreenrayOCXO作为内部主参考源,保障仪器计量指标长期合格.计量校准实验室的传递标准,也会选用该级别OCXO.
5.机载航电,航空测控,无人机高端载荷
航空舱内温度变化范围宽,飞行器机动带来持续加速度与振动,普通TCXO,商用OCXO在机动过程中频率抖动超标.YH1485经过航空级环境测试,低G版本适配机载数据链,机载同步采集设备,大型无人机的测控载荷.
通信同步网络依靠高精度时钟同步,满足IEEE1588,SyncE同步以太网协议.基站,光传输设备的时钟单元,需要高稳定本地参考,作为GNSS断联后的备用守时基准,保障业务不中断.
在这些场景里,客户经常遇到的痛点高度重合:样机阶段用普通OCXO,振动测试,高低温循环测试出现指标超标;野外设备维护困难,不想频繁校准时钟;射频系统杂散指标压不下去,溯源后发现是参考源相位噪声不足.YH1485就是针对这些痛点打造的标准化解决方案.
七,YH1485选型避坑指南,统一电子配套选型服务
很多研发工程师初次选用进口OCXO,很容易踩选型误区,在这里结合Greenray低电压晶振原厂规范和统一电子多年配套经验,梳理选型要点:第一,分清标准版和低G灵敏度版本,二者价格,交期,指标差异很大.静态机箱,实验室仪器,固定地面站,标准版足够;机载,车载,弹载,振动台环境,必须明确指定LowG低G灵敏度选项,不要默认标准版去做振动试验.第二,明确输出类型:正弦波orCMOS.射频PLL,本振参考优先正弦输出,数字逻辑采样优先CMOS,选错输出类型会出现噪声,幅度不匹配问题.第三,确认供电电压,功耗指标.OCXO加热启动电流远大于稳态电流,电源设计要考虑上电冲击电流,电源纹波会直接恶化相位噪声,供电电源必须做好低噪声设计.第四,频率频点确认,10MHz,10.23MHz,20MHz,50MHz,100MHz是常规成熟频点,交期更快;非标准特殊频点属于定制,交期和MOQ需要单独和原厂确认.第五,区分频率稳定度等级,±0.05ppm是优选高等级,还有常规稳定度规格可选,根据系统指标余量选择,不要盲目选最高等级,造成成本浪费.第六,VC调谐范围,驯服时钟,锁相应用需要调谐端口,固定频率参考不需要调谐,可以选择不带VC的版本优化成本.第七,重视PCB布局.OCXO属于模拟射频器件,远离数字高速线,开关电源,地平面分割,隔离,散热设计非常关键,很多时候器件本身没问题,PCB布局引入噪声,最终整机指标不达标.统一电子技术工程师可以免费提供PCB布局建议,阻抗匹配参考.
深圳市统一电子有限公司作为Greenray品牌正规代理,我们的服务不只是简单的元器件贸易.在项目前期,我们可以协助客户:规格书解读,参数对比,竞品替代评估,样品申请,样品测试问题对接原厂技术;在研发阶段,提供电路布局,电源设计,测试方案的参考建议;进入量产阶段,锁定原厂排产,稳定供货,管控批次一致性,提供原厂出厂测试报告,支持批量配套.不管是科研院所,仪器厂商,通信设备企业,方案公司,有GreenrayYH1485或者Greenray其他TCXO,OCXO,VCXO产品需求,都可以直接来电咨询:0755-27837683.
八,行业横向对比:YH1485在高端OCXO市场的定位
目前全球高性能OCXO赛道,玩家分为几类:老牌美国频控厂商,日系高端晶振厂商,国内高端OCXO厂商.日系厂商OCXO优势在于标准化量产,常规稳定性,低G灵敏度高端型号选择不多;国内OCXO厂商近些年进步很快,在常规商用OCXO领域竞争力持续提升,但低G灵敏度,极低相位噪声,长期老化这一类需要长期工艺积累的细分方向,成熟标准化型号相对偏少,很多方案依旧依赖进口成熟器件.
同时,统一电子也提醒客户,进口器件选型需要提前规划交期,高端OCXO不属于现货快消元器件,部分定制选项交期较长,建议项目早期提前对接评估,送样测试,避免临近量产阶段供货延误.我们作为代理,会持续和原厂同步产能,交期信息,给客户准确的排期预估.
九,总结:精工之下,时序基准的价值不止参数表
频率基准元器件,属于电子系统里面不起眼但是牵一发而动全身的核心器件.很多系统设计资源集中在射频通道,基带算法,信号处理,时钟晶振容易被当成一个简单的"给一个固定频率"的配件,等到可靠性测试,外场试验出现定位漂移,通信失锁,雷达杂散,计量不合格,才回头追溯晶振问题,前期投入的研发时间,试验成本都会造成损失.
GreenrayYH1485系列OCXO,是品牌数十年频控工艺沉淀,从晶片切割,应力控制,恒温腔体,低噪声电路,振动灵敏度调校,老化筛选全链条精心打磨的成果.它不只是一份Datasheet上的ppm,dBc/Hz参数,而是一套经过无数航空,通信,测控项目验证,在宽温,振动,长期不间断服役环境下,持续输出纯净稳定时钟信号的完整解决方案.
从1961年至今,Greenray始终专注精密频控器件,没有追逐消费电子的海量市场,持续深耕高可靠,高精度振荡器,把OCXO这个看似成熟的器件品类,在G灵敏度,相位噪声,长期老化这些硬核方向持续迭代优化.而深圳市统一电子有限公司,作为Greenray格林雷品牌授权代理,立足深圳,面向全国装备制造,仪器研发,通信企业,打通原厂链路,提供YH1485全系原装正品,样品测试,技术选型,批量供货一站式服务,助力国内高端装备时序方案落地.
时序无声,稳定为核;精工打磨,基准致远.如果您的项目正在寻找低相位噪声,抗振动,高稳定度恒温晶振,需要评估GreenrayYH1485系列是否适配方案,或者需要规格书,样品,参数定制,价格交期咨询,欢迎联系深圳市统一电子有限公司,咨询热线:0755-27837683.
