IDT差分晶体振荡器,XLP536156.250000I,低相位噪声6G晶振
频率：156.250000MHz
尺寸：5.0x3.2mm

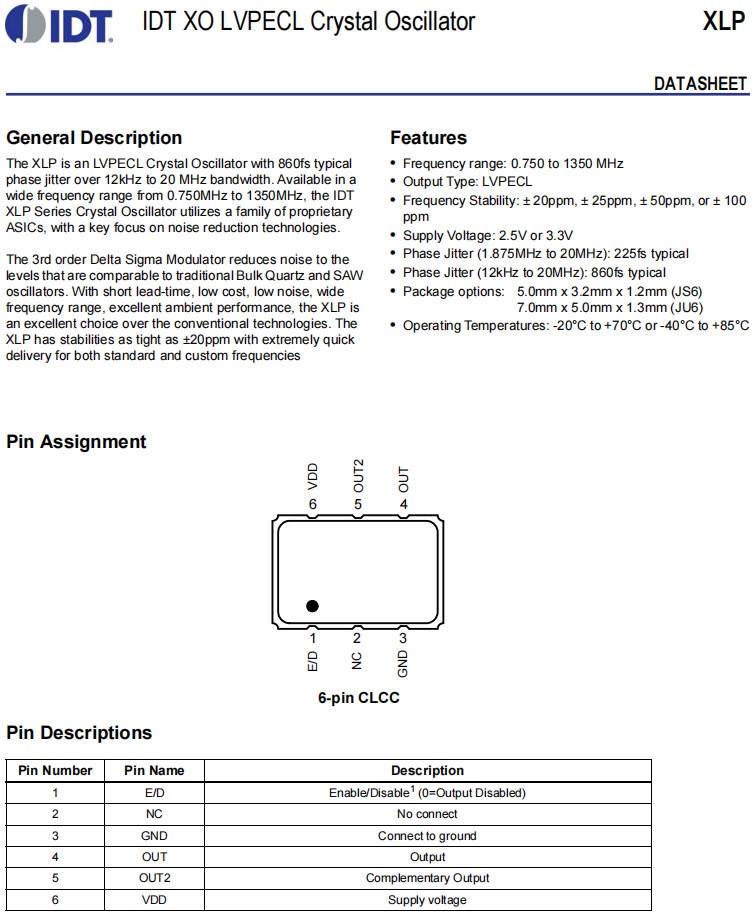

IDT差分晶体振荡器,XLP536156.250000I,低相位噪声6G晶振，美国进口晶振，IDT艾迪悌晶振XLP系列，编码为：XLP536156.250000I，频率为：156.250000MHz，小体积尺寸5.0x3.2mm，六脚贴片晶振，有源晶振，石英晶体振荡器，XLP是一个LVPECL差分晶体振荡器，具有860fs，超过12 kHz到20 MHz带宽的典型相位抖动。IDT XLP系列晶体振荡器的频率范围从0.750MHz到1350MHz，采用了一系列专有的asic，重点关注降噪技术。三阶Delta Sigma调制器将噪声降低到与传统的散装石英和表面波波纹波振荡器相当的水平。XLP贴片晶振具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XLP的稳定性高达±20ppm，具有非常快的标准和自定义频率传输。应用于：通讯设备，无线网络，蓝牙模块，GPS定位系统，物联网，车载电子，路由器，以太网，光纤通信，10G以太网及各种频率控制设备上。
IDT差分晶体振荡器,XLP536156.250000I,低相位噪声6G晶振 参数表
Parameter
Symbol
Condition
Min
Typ
Max
Units
Output Frequency Range
FOUTR
156.250
MHz
Frequency Stability
Temperature = -20°C to +70°C
±20
±100
ppm
Temperature = -40°C to +85°C
±25
±100
ppm
Aging (1st year)
Ta = 25°C
3
Aging (10 years)
Ta = 25°C
10
Output Load
TO VDD - 2.0V
50
Ohms
Start-up Time
TST
Output valid time after VDD meets
minimum specified level
10
ms
Output Rise Time
20% to 80% VPP
400
ps
Output Fall Time
80% to 20% VPP
400
ps
Output Clock Duty Cycle
TDTCY
50%VP-P
45
55
%
Output Enable/ Disable Time
TOE
100
ns
Period Jitter, RMS
J PER
Frequency = 156.25MHz
5.80
ps
Random Jitter
RJ
Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)
1.29
ps
Deterministic Jitter
DJ
9.3
ps
Total Jitter
TJ
27.7
ps
Phase Jitter (12kHz – 20MHz)
φJITTER
Common Frequencies
860
fs

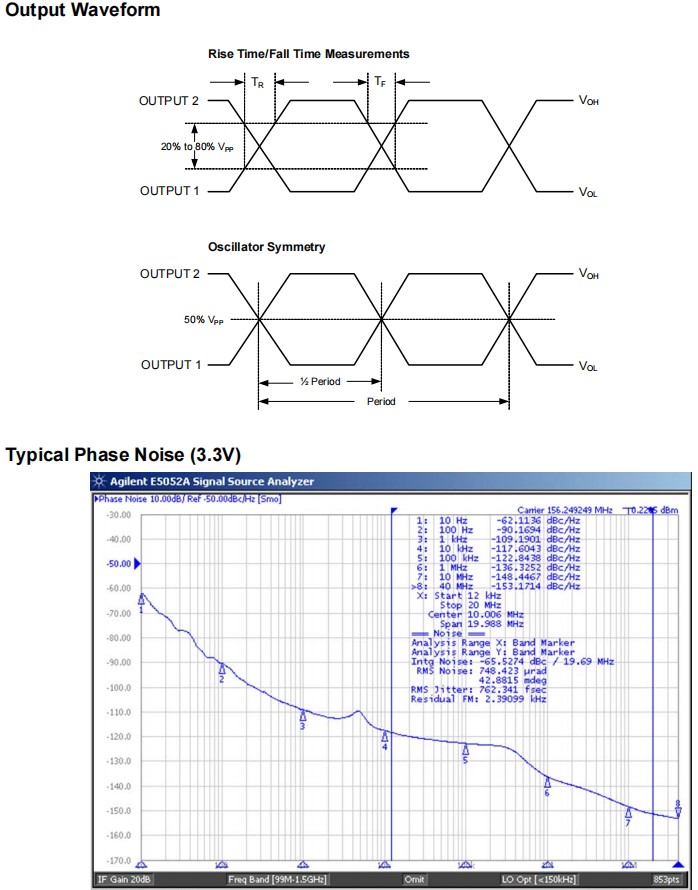

Phase Noise Performance
Frequency = 156.25MHz
φNOISE
100Hz of Carrier
-80
dBc/Hz
1kHz of Carrier
-115
dBc/Hz
10kHz of Carrier
-117
dBc/Hz
100kHz of Carrier
-121
dBc/Hz
1MHz of Carrier
-142
dBc/Hz
10MHz of Carrier
-150
dBc/Hz
Output Frequency (Common)
F OUT
100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz
(Contact IDT for additional frequencies)

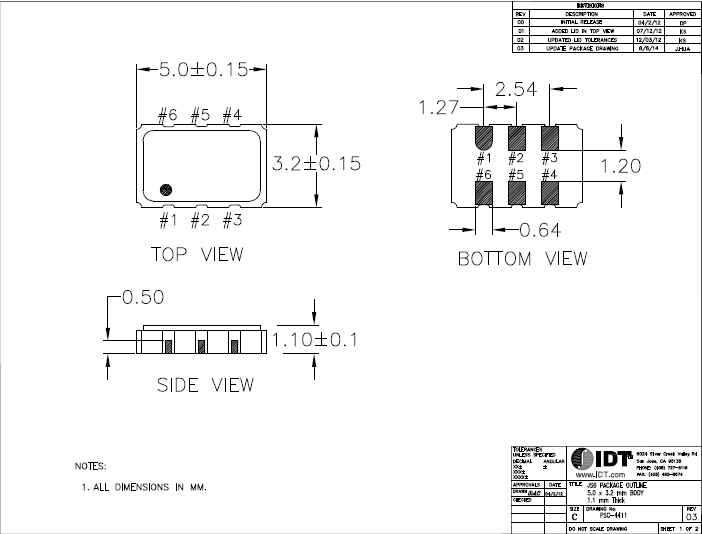

IDT差分晶体振荡器,XLP536156.250000I,低相位噪声6G晶振 尺寸图
IDT差分晶体振荡器,XLP536156.250000I,低相位噪声6G晶振
特点：
频率范围：0.750至1350 MHz
输出类型：LVPECL石英晶体振荡器
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型225fs
相位抖动（12kHz至20MHz）：860fs典型值
包装选项：5.0毫米x 3.2毫米x 1.2毫米（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C
| 进口有源晶振 | 品牌 | 输出 | 电压 | 参数 | 包装/封装 |
| XLP530125.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 125.000MHZ SMD | 6-SMD, No Lead |
| XLP530915.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 915.000MHZ SMD | 6-SMD, No Lead |
| XLP535156.250000I | IDT晶振 | LVPECL | 3.3V | OSC XO 156.25MHZ SMD | 6-SMD, No Lead |
| XLP536156.250000X | IDT晶振 | LVPECL | 3.3V | OSC XO 156.25MHZ SMD | 6-SMD, No Lead |
| XLP536125.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 125.000MHZ SMD | 6-SMD, No Lead |
| XLP536100.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 100.000MHZ SMD | 6-SMD, No Lead |
| XLP535622.080000I | IDT晶振 | LVPECL | 3.3V | OSC XO 622.08MHZ SMD | 6-SMD, No Lead |
| XLP53VA00.000000I | IDT晶振 | LVPECL | 3.3V | OSC VCXO 1.000GHZ SMD | 6-SMD, No Lead |
| XLP526156.250000I | IDT晶振 | LVPECL | 2.5V | OSC XO 156.25MHZ SMD | 6-SMD, No Lead |
| XLP535A30.000000I | IDT晶振 | LVPECL | 3.3V | OSCILLATOR XO 1.03GHZ SMD | 6-SMD, No Lead |
| XLP536200.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 200.000MHZ SMD | 6-SMD, No Lead |
| XLP536156.250000I | IDT晶振 | LVPECL | 3.3V | OSC XO 156.25MHZ SMD | 6-SMD, No Lead |
| XLP536125.000000I | IDT晶振 | LVPECL | 3.3V | OSC XO 125.000MHZ SMD | 6-SMD, No Lead |
| XLP536040.000000I | IDT晶振 | LVPECL | 3.3V | OSC XO 40.000MHZ SMD | 6-SMD, No Lead |
| XLP536850.000000I | IDT晶振 | LVPECL | 3.3V | OSC XO 850.000MHZ SMD | 6-SMD, No Lead |
| XLP53V819.200000X | IDT晶振 | LVPECL | 3.3V | OSC VCXO 819.2MHZ SMD | 6-SMD, No Lead |
| XLP53VC44.160000I | IDT晶振 | LVPECL | 3.3V | OSC VCXO 1.24416GHZ SMD | 6-SMD, No Lead |
| XLP53VA40.000000I | 石英晶振 | LVPECL | 3.3V | OSC VCXO 1.04GHZ SMD | 6-SMD, No Lead |
| XLP525200.000000I | IDT晶振 | LVPECL | 2.5V | OSC XO 200.000MHZ SMD | 6-SMD, No Lead |
| XLP530800.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 800.000MHZ SMD | 6-SMD, No Lead |
| XLP530050.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 50.000MHZ SMD | 6-SMD, No Lead |
| XLP535156.250000X | IDT晶振 | LVPECL | 3.3V | OSC XO 156.25MHZ SMD | 6-SMD, No Lead |
| XLP535133.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 133.000MHZ SMD | 6-SMD, No Lead |
| XLP535125.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 125.000MHZ SMD | 6-SMD, No Lead |
| XLP535075.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 75.000MHZ SMD | 6-SMD, No Lead |
| XLP535025.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 25.000MHZ SMD | 6-SMD, No Lead |
| XLP535A90.000000I | IDT晶振 | LVPECL | 3.3V | OSCILLATOR XO 1.09GHZ SMD | 6-SMD, No Lead |
| XLP535155.520000I | IDT晶振 | LVPECL | 3.3V | OSC XO 155.52MHZ SMD | 6-SMD, No Lead |
| XLP535125.000000I | IDT晶振 | LVPECL | 3.3V | OSC XO 125.000MHZ SMD | 6-SMD, No Lead |
| XLP535100.000000I | IDT晶振 | LVPECL | 3.3V | OSC XO 100.000MHZ SMD | 6-SMD, No Lead |
| XLP536250.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 250.000MHZ SMD | 6-SMD, No Lead |
| XLP536025.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 25.000MHZ SMD | 6-SMD, No Lead |
| XLP536400.000000I | IDT晶振 | LVPECL | 3.3V | OSC XO 400.000MHZ SMD | 6-SMD, No Lead |
| XLP536155.520000I | IDT晶振 | LVPECL | 3.3V | OSC XO 155.52MHZ SMD | 6-SMD, No Lead |
| XLP538622.080000X | IDT晶振 | LVPECL | 3.3V | OSC XO 622.08MHZ SMD | 6-SMD, No Lead |
| XLP538156.250000X | IDT晶振 | LVPECL | 3.3V | OSC XO 156.25MHZ SMD | 6-SMD, No Lead |
| XLP538025.000000X | IDT晶振 | LVPECL | 3.3V | OSC XO 25.000MHZ SMD | 6-SMD, No Lead |
| XLP536100.000000I | IDT晶振 | LVPECL | 3.3V | OSC XO 100.000MHZ SMD | 6-SMD, No Lead |
