IDT有源晶振,XLH53V100.000000I,HCMOS晶体振荡器6G晶振
频率：100.000MHz
尺寸：5.0x3.2mm
IDT有源晶振,XLH53V100.000000I,HCMOS晶体振荡器6G晶振，美国进口晶振，IDT艾迪悌晶振XLH系列，编码为：XLH53V100.000000I，频率为：100.000MHz，小体积尺寸5.0x3.2mm，六脚贴片晶振，有源晶振，石英晶体振荡器，3.3V电压。XLH是一个HCMOS晶体振荡器，具有750fs的超过12 kHz到20MHz带宽的典型相位抖动。IDT XLH系列晶体振荡器从0.750MHz到250MHz等宽的频率范围，采用了一系列专有的asic，重点关注降噪技术。三阶Delta Sigma调制器将噪声降低到与传统的散装石英和表面波纹波振荡器相当的水平。XLH振荡器具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XLH的稳定性高达±20ppm，具有非常快的标准和自定义频率传输。应用于：通讯设备，无线网络，蓝牙模块，GPS定位系统，物联网，车载电子，医疗设备，消费电子，电脑，数码电子等应用。
IDT有源晶振,XLH53V100.000000I,HCMOS晶体振荡器6G晶振 参数表
Parameter
Symbol
Condition
Min
Typ
Max
Units
Output Frequency Range
FOUTR
100
MHz
Frequency Stability
Temperature = -20°C to +70°C
±20
±100
ppm
Temperature = -40°C to +85°C
±25
±100
ppm
Aging (1st year)
Ta = 25°C
±3
Aging (10 years)
Ta = 25°C
±10
Output Load
15
pF
Start-up Time
TST
Output valid time after VDD meets
minimum specified level
10
ms
Output Rise Time
20% to 80% V DD
3
ns
Output Fall Time
80% to 20% V DD
3
ns
Duty Cycle
TDTCY
@ 50% V DD
45
55
%
Output Enable/ Disable Time
TOE
100
ns
Period Jitter, RMS
J PER
Frequency = 125MHz
3
psec
Random Jitter
RJ
Frequency = 125MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)
1.2
psec
Deterministic Jitter
DJ
8
psec
Total Jitter
TJ
25.2
psec
Phase Jitter (12kHz – 20MHz)
φJITTER
Frequency = 125MHz
0.75
psec
Phase Noise Performance
Frequency = 125 MHz
φNOISE
100Hz of Carrier
-95
dBc/Hz
1kHz of Carrier
-118
dBc/Hz
10kHz of Carrier
-120
dBc/Hz
100kHz of Carrier
-124
dBc/Hz
1MHz of Carrier
-143
dBc/Hz
10MHz of Carrier
-153
dBc/Hz
Output Frequency (Standards)
F OUT
10MHz, 12MHz, 12.288MHz, 16MHz, 20MHz, 24MHz, 24.576MHz, 25MHz,
33.333MHz, 40MHz, 48MHZ, 50MHz, 100MHz, 125MHz, 156.25MHz
(Contact IDT for additional frequencies)

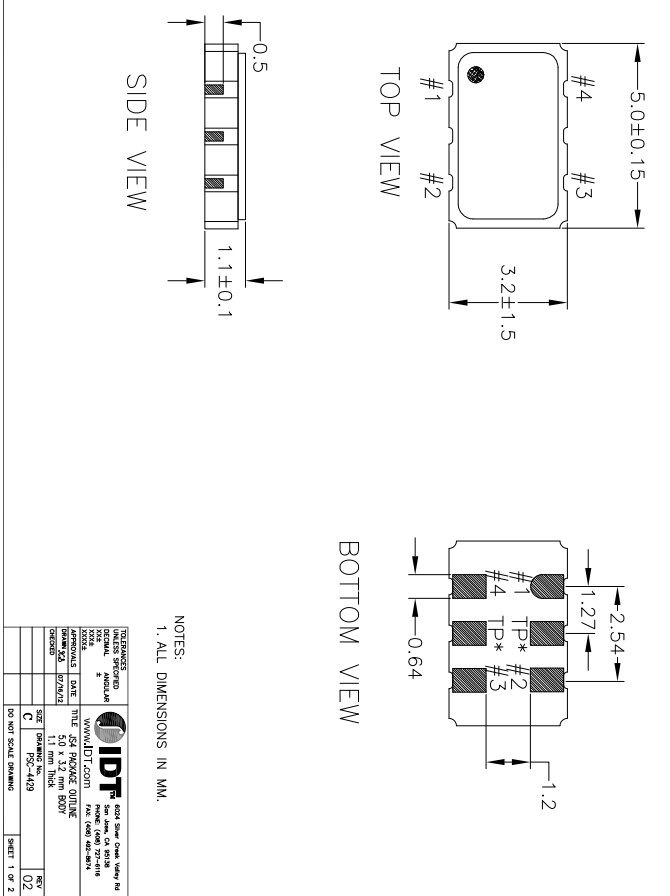

IDT有源晶振,XLH53V100.000000I,HCMOS晶体振荡器6G晶振 尺寸图
IDT有源晶振,XLH53V100.000000I,HCMOS晶体振荡器6G晶振
产品特点：
频率范围：0.750至250MHz贴片石英晶振
输出类型：HCMOS/LVCMOS兼容
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型225fs
相位抖动（12kHz至20MHz）：典型750fs
包装选项：3.2mm x 2.5mm x 1.0mm（JX4）
5.0毫米x 3.2毫米x 1.2毫米（JS4）
7.0毫米x 5.0毫米x 1.3毫米（JU4）
工作温度：-20°C至+70°C或-40°C至+85°C
| 晶振编码 | 品牌 | 输出 | 电压 | 参数 | 包装/封装 |
| XLH536025.000JS4I8 | IDT晶振 | HCMOS | 3.3V | OSC XO 25.000MHZ SMD | 6-SMD, No Lead |
| XLH53V010.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 10.000MHZ SMD | 6-SMD, No Lead |
| XLH53V012.288000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 12.288MHZ SMD | 6-SMD, No Lead |
| XLH53V080.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 80.000MHZ SMD | 6-SMD, No Lead |
| XLH53V045.158400X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 45.1584MHZ SMD | 6-SMD, No Lead |
| XLH53V025.000000X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 25.000MHZ SMD | 6-SMD, No Lead |
| XLH53V100.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 100.000MHZ SMD | 6-SMD, No Lead |
| XLH53V032.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 32.000MHZ SMD | 6-SMD, No Lead |
| XLH536100.000000I | IDT晶振 | HCMOS | 3.3V | OSC XO 100.000MHZ SMD | 6-SMD, No Lead |
| XLH536050.000JS4I8 | IDT晶振 | HCMOS | 3.3V | OSC 50MHZ SMD | 6-SMD, No Lead |
| XLH536020.000JS4I8 | IDT晶振 | HCMOS | 3.3V | OSC 20MHZ SMD | 6-SMD, No Lead |
| XLH536024.000JS4I8 | IDT晶振 | HCMOS | 3.3V | OSC XO 24.000MHZ SMD | 6-SMD, No Lead |
| XLH536040.000JS4I8 | IDT晶振 | HCMOS | 3.3V | OSC XO 40.000MHZ SMD | 6-SMD, No Lead |
| XLH536048.000JS4I8 | IDT晶振 | HCMOS | 3.3V | OSC 48MHZ SMD | 6-SMD, No Lead |
| XLH536125.000JS4I8 | IDT晶振 | HCMOS | 3.3V | OSC 125MHZ SMD | 6-SMD, No Lead |
| XLH536040.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC XO 40.000MHZ SMD | 6-SMD, No Lead |
| XLH536025.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC XO 25.000MHZ SMD | 6-SMD, No Lead |
| XLH536050.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC 50MHZ SMD | 6-SMD, No Lead |
| XLH536048.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC 48MHZ SMD | 6-SMD, No Lead |
| XLH536024.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC XO 24.000MHZ SMD | 进口石英晶振 |
| XLH536020.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC XO 20.000MHZ SMD | 6-SMD, No Lead |
| XLH536100.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC XO 100.000MHZ SMD | 6-SMD, No Lead |
| XLH53V051.200000X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 51.2MHZ SMD | 6-SMD, No Lead |
| XLH53V020.000000X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 20.000MHZ SMD | 6-SMD, No Lead |
| XLH53V019.968000X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 19.968MHZ SMD | 6-SMD, No Lead |
| XLH53V016.934400X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 16.9344MHZ SMD | 6-SMD, No Lead |
| XLH52V025.000000X | IDT晶振 | HCMOS | 2.5V | OSC VCXO 25.00MHZ SMD | 6-SMD, No Lead |
| XLH53V050.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 50.000MHZ SMD | 6-SMD, No Lead |
| XLH53V020.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 20.000MHZ SMD | 6-SMD, No Lead |
| XLH53V016.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 16.000MHZ SMD | 6-SMD, No Lead |
| XLH53V009.843000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 9.843MHZ SMD | 6-SMD, No Lead |
| XLH53V027.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 27.000MHZ SMD | 6-SMD, No Lead |
| XLH536125.000JS4I | IDT晶振 | HCMOS | 3.3V | OSC 125MHZ SMD | 6-SMD, No Lead |
| XLH52V012.288000X | IDT晶振 | HCMOS | 2.5V | OSC VCXO 12.288MHZ SMD | 6-SMD, No Lead |
| XLH53V027.000000X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 27.000MHZ SMD | 6-SMD, No Lead |
| XLH53V004.096000X | IDT晶振 | HCMOS | 3.3V | OSC VCXO 4.096MHZ SMD | 6-SMD, No Lead |
| XLH53V250.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 250.000MHZ SMD | 6-SMD, No Lead |
| XLH53V160.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 160.000MHZ SMD | 6-SMD, No Lead |
| XLH53V060.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 60.000MHZ SMD | 6-SMD, No Lead |
| XLH53V030.720000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 30.72MHZ SMD | 6-SMD, No Lead |
| XLH53V017.177600I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 17.1776MHZ SMD | 6-SMD, No Lead |
| XLH53V006.000000I | IDT晶振 | HCMOS | 3.3V | OSC VCXO 6.000MHZ SMD | 6-SMD, No Lead |
