MG7050EAN存储器6G应用晶振,X1M0004110020,EPSON差分晶振
频率:156.253906 MHz
尺寸:7.0x5.0mm
MG7050EAN存储器6G应用晶振,X1M0004110020,EPSON差分晶振,日本进口晶振,EPSON爱普生晶振型号:MG7050EAN,编码为:X1M0004110020,频率:156.253906 MHz,小体积晶振尺寸7.0x5.0mm封装,14脚贴片晶振,LV-PECL差分晶体振荡器,石英晶振,有源晶振,石英晶体振荡器。本产品是利用锯波谐振器的基本振荡的LV-PECL输出的高频振荡器。这实现了频率为100~700MHz的低抖动和低噪声,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低损耗,低相位噪声等特点。适用于PCI Express等参考时钟。应用于:GbE、光纤通道、SAS、PCI表达,服务器、存储、路由器/交换机、无线网络、OTN等。

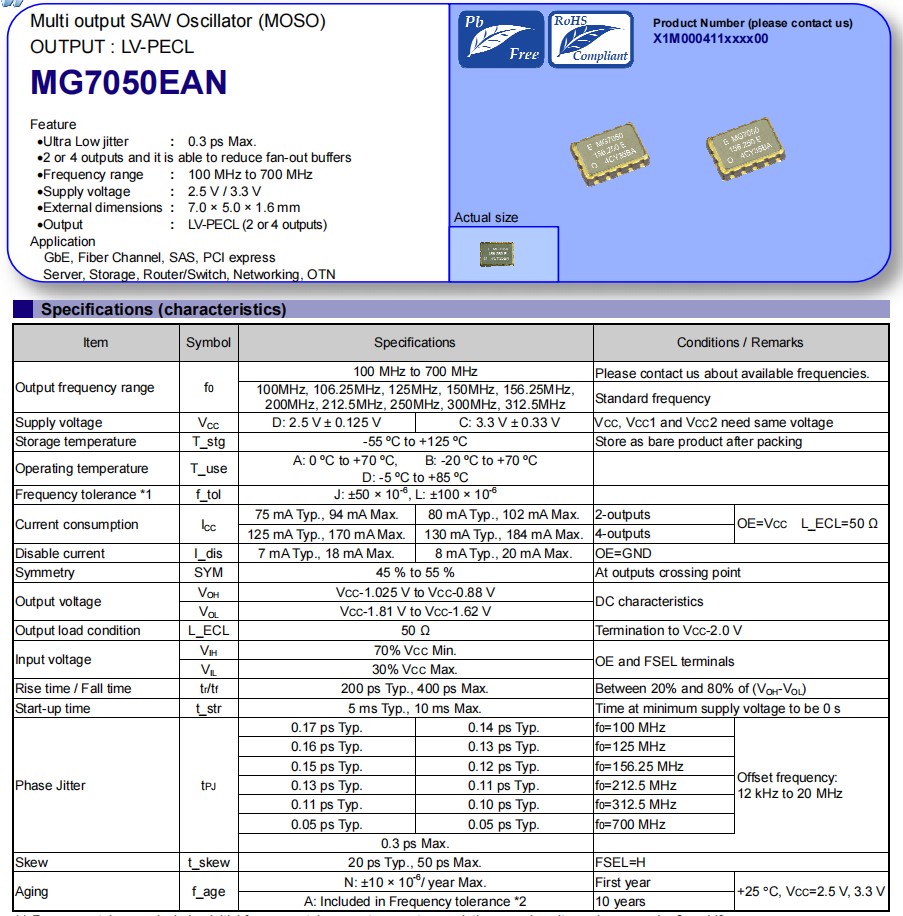

MG7050EAN存储器6G应用晶振,X1M0004110020,EPSON差分晶振 参数表

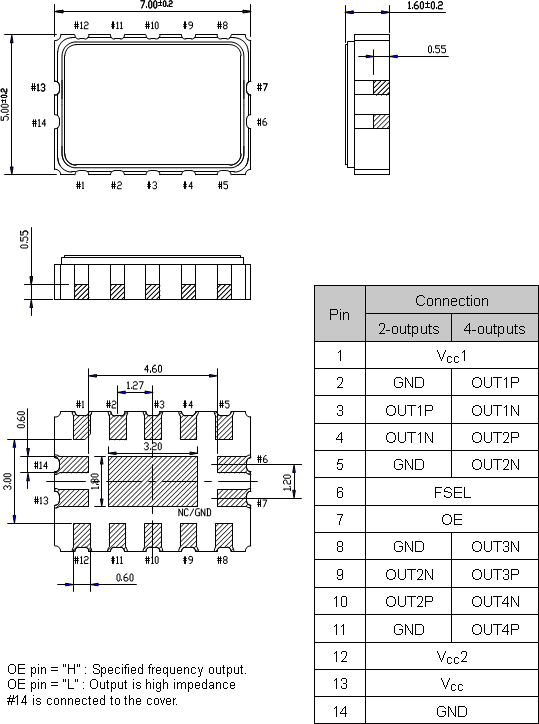

MG7050EAN存储器6G应用晶振,X1M0004110020,EPSON差分晶振 尺寸图

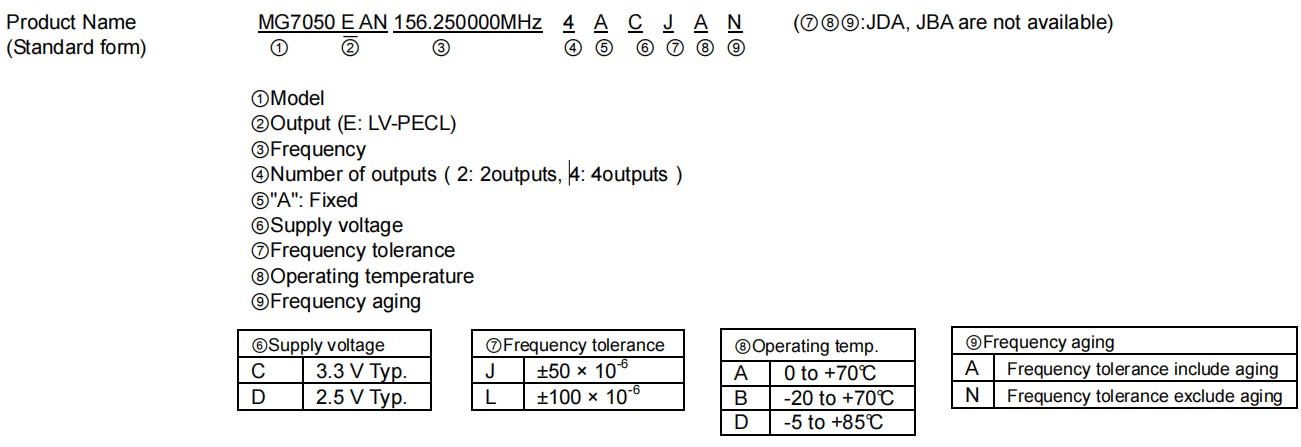

Item
Symbol
MG7050EAN 规格说明
Conditions / Remarks
156.253906 MHz
Please contact us about available frequencies.
Output frequency range
f0
100MHz, 106.25MHz, 125MHz, 150MHz, 156.25MHz,
Standard frequency
200MHz, 212.5MHz, 250MHz, 300MHz, 312.5MHz
Supply voltage
VCC
D: 2.5 V ± 0.125 V
C: 3.3 V ± 0.33 V
VCC, VCC1 and VCC2 need same voltage
Storage temperature
T_stg
-55 ºC to +125 ºC
Store as bare product after packing
Operating temperature
T_use
A: 0 ºC to +70 ºC, B: -20 ºC to +70 ºC
D: -5 ºC to +85 ºC
Frequency tolerance *1
f_tol
J: ±50 × 10-6, L: ±100 × 10-6
Current consumption
ICC
75 mA Typ., 94 mA Max.
80 mA Typ., 102 mA Max.
2-outputs
OE=VCC L_ECL=50Ω
125 mA Typ., 170 mA Max.
130 mA Typ., 184 mA Max.
4-outputs
Disable current
I_dis
7 mA Typ., 18 mA Max.
8 mA Typ., 20 mA Max.
OE=GND
Symmetry
SYM
45 % to 55 %
At outputs crossing point
Output voltage
VOH
VCC-1.025 V to VCC-0.88 V
DC characteristics
VOL
VCC-1.81 V to VCC-1.62 V
Output load condition
L_ECL
50Ω
Termination to VCC-2.0 V
Input voltage
VIH
70% VCC Min.
OE and FSEL terminals
VIL
30% VCC Max.
Rise time / Fall time
tr/tf
200 ps Typ., 400 ps Max.
Between 20% and 80% of (VOH-VOL)
Start-up time
t_str
5 ms Typ., 10 ms Max.
Time at minimum supply voltage to be 0 s
0.17 ps Typ.
0.14 ps Typ.
f0=100 MHz
0.16 ps Typ.
0.13 ps Typ.
f0=125 MHz
0.15 ps Typ.
0.12 ps Typ.
f0=156.25 MHz
Offset frequency: 12 kHz to 20 MHz
Phase Jitter
tPJ
0.13 ps Typ.
0.11 ps Typ.
f0=212.5 MHz
0.11 ps Typ.
0.10 ps Typ.
f0=312.5 MHz
0.05 ps Typ.
0.05 ps Typ.
f0=700 MHz
0.3 ps Max.
Skew
t_skew
20 ps Typ., 50 ps Max.
FSEL=H
Aging
f_age
N: ±10 × 10-6/ year Max.
First year
+25 °C, VCC=2.5 V, 3.3 V
A: Included in Frequency tolerance *2
10 years
MG7050EAN存储器6G应用晶振,X1M0004110020,EPSON差分晶振
LVPECL即Low Voltage PosiTIve Emitter-Couple Logic,也就是低压正发射极耦合逻辑,使用3.3V或2.5V电源,LVPECL差分晶振是由PECL演变而来的。PECL即PosiTIve Emitter-Couple Logic,也就是正发射极耦合逻辑的意思,使用5.0V电源。PECL 是由ECL 演变而来的,ECL 即Emitter-Couple Logic,也就是发射极耦合逻辑。该电路是一种非饱和型的数字逻辑电路,电路内晶体管工作在线性区或截止区,速度不受少数载流子的存储时间的限制,所以它是现有各种逻辑电路中速度快的一种, 能满足高达10Gbps工作速率。ECL 有两个供电电压VCC和VEE。当VEE接地时,VCC接正电压时,这时的逻辑称为PECL;当VCC 接地时,VEE接负电压时,这时的逻辑成为NECL,VEE一般接-5.2V电源;一般狭义的ECL 就是指NECL。由于PECL/LVPECL可以和系统内其他电路共用一个正电源供电,所以PECL/ LVPECL相对于ECL应用更为广泛。起初的PECL器件是将VCC接+5V,后来为了直接利用广泛使用的3.3V和2.5V电压,出现了VCC=3.3V/2.5V的LVPECL(Low Voltage PECL)。
贴片石英晶振 | 型号 | 频率 | 尺寸 | 输出方式 | 电源电压 | 工作温度 |
X1M0004110002 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | 0 to 70 °C |
X1M0004110005 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | 0 to 70 °C |
X1M0004110006 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -20 to 70 °C |
X1M0004110007 | MG7050EAN | 669.325580 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -20 to 70 °C |
X1M0004110008 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | 0 to 70 °C |
X1M0004110009 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -20 to 70 °C |
X1M0004110010 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110011 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | 0 to 70 °C |
X1M0004110012 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | 0 to 70 °C |
X1M0004110013 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V | -5 to 85 °C |
X1M0004110014 | MG7050EAN | 100.000000 MHz | 5070晶体振荡器 | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110015 | MG7050EAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110016 | MG7050EAN | 200.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110017 | MG7050EAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110018 | MG7050EAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110019 | MG7050EAN | 200.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110020 | MG7050EAN | 156.253906 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V | -5 to 85 °C |
X1M0004110021 | MG7050EAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V | -5 to 85 °C |
X1M0004110022 | MG7050EAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V | -5 to 85 °C |
X1M0004110023 | MG7050EAN | 156.253906 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004110024 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -20 to 70 °C |
X1M0004110025 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V | -20 to 70 °C |
X1M0004110026 | MG7050EAN | 312.500000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V | -5 to 85 °C |
