EPSON差分晶振EG-4101CA,X1M0001510003,低功耗6G模块晶振
频率:100.000000 MHz
尺寸:7.0x5.0x1.2mm
EPSON差分晶振EG-4101CA,X1M0001510003,低功耗6G模块晶振,日本进口晶振,EPSON爱普生株式会社,型号:EG-4101CA,编码为:X1M0001510003,频率为:100.000000 MHz,小体积晶振尺寸:7.0x5.0x1.2mm,六脚贴片晶振,低抖动表面声波(SAW)振荡器 (SPSO) ,SAW 单元极低的抖动振荡器,LVDS输出差分贴片晶振,有源晶振,石英晶振,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声,低电平等特点,能够轻易识别网络信号以及精确的处理双极信号。EG-4101CA石英晶振被广泛应用于:通讯设备晶振、无线网络,蓝牙模块,物联网,机顶盒、光端机、安防设备、6G路由器,交换机、仪器仪表、光纤通信,GPS全球定位系统,寻呼机,移动电话等应用。

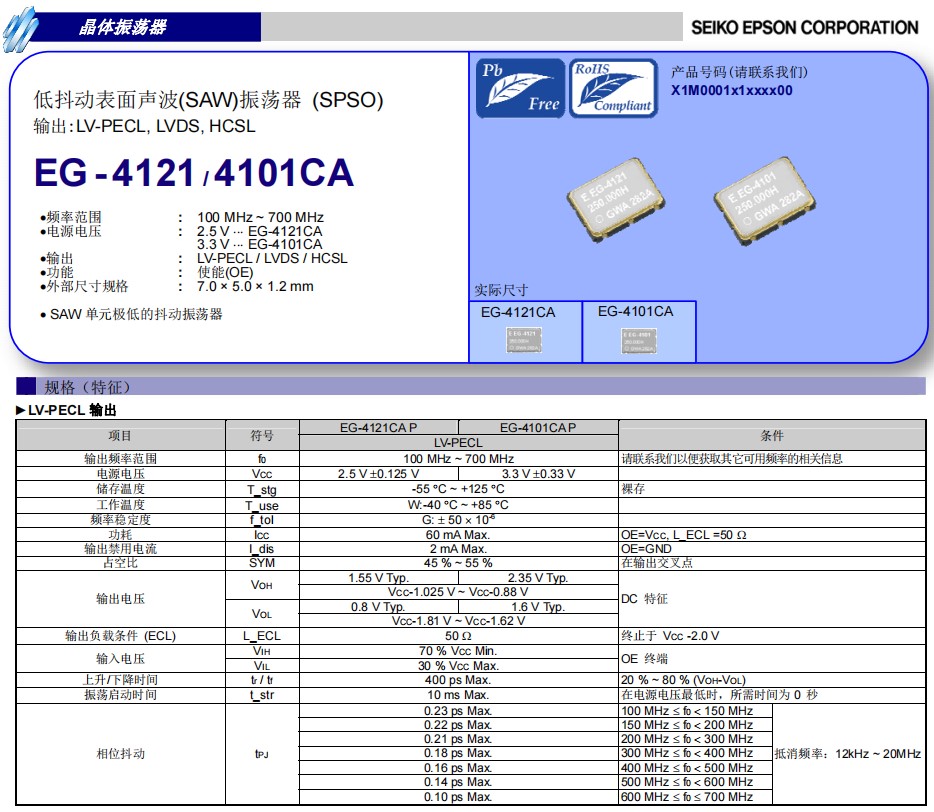

EPSON差分晶振EG-4101CA,X1M0001510003,低功耗6G模块晶振 参数表

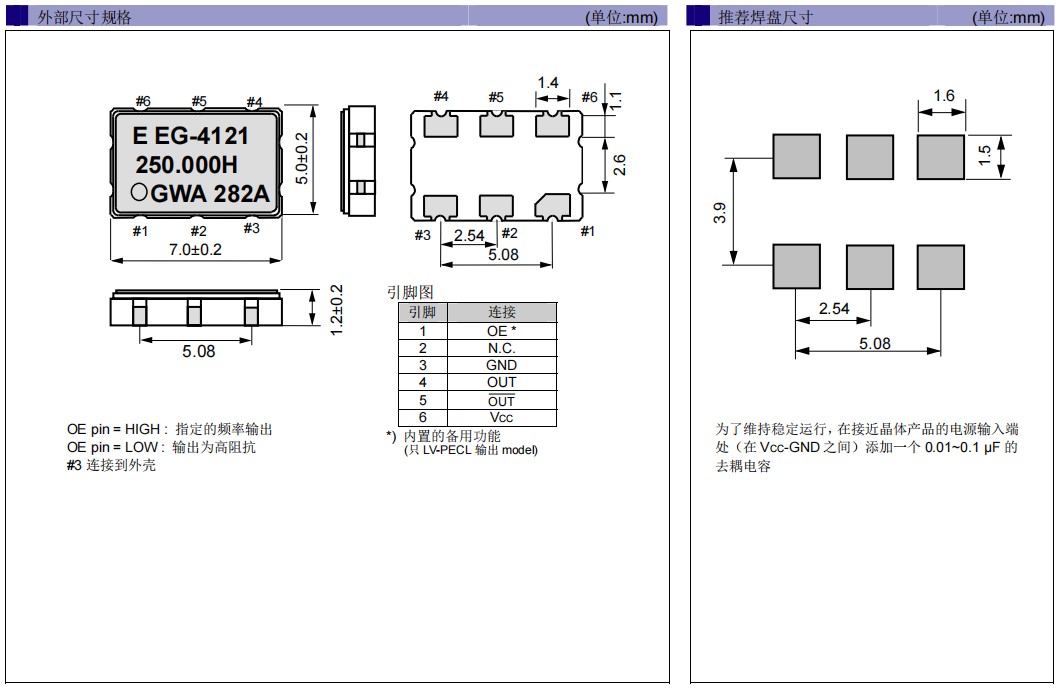

EPSON差分晶振EG-4101CA,X1M0001510003,低功耗6G模块晶振 尺寸图
项目
符号
EG-4121CA L
EG-4101CA L
条件
LVDS
输出频率范围
f0
100 MHz ~ 700 MHz
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
2.5 V 土0.125 V
3.3 V 土0.33 V
储存温度
T_stg
-55 oC ~ +125 oC
裸存
工作温度
T_use
W:-40 oC ~ +85 oC
频率稳定度
f_tol
G: 土 50 x 10-6
功耗
ICC
30 mA Max
OE=VCC, L_LVDS=100 Ω
输出禁用电流
I_dis
15 mA Max
OE=GND
占空比
SYM
45 % ~ 55 %
在输出交叉点
输出电压
VOD
350 mV Typ. 247 mV ~ 454 mV
VOD1 , VOD2
DC 特征
dVOD
50 mV Max.
dVOD = | VOD1-VOD2 |
VOS
1.25 V Typ. 1.125 V ~ 1.375 V
VOS1 , VOS2
dVOS
150 mV Max.
dVOS = | VOS1-VOS2 |
输出负载条件 (LVDS)
L_LVDS
100 Ω
连接到 OUT 与 OUT 之间
输入电压
VIH
70 % VCC Min.
OE 终端
VIL
30 % VCC Max.
上升/下降时间
tr / tf
400 ps Max.
20 % ~ 80 %微分输出 峰-峰值.
振荡启动时间
t_str
10 ms Max.
在电源电压最低时,所需时间为 0 秒
0.27 ps Max.
100 MHz < f0 < 150 MHz
相位抖动
tPJ
0.24 ps Max.
150 MHz < f0 < 200 MHz
抵消频率:12kHz ~ 20MHz
0.23 ps Max.
200 MHz < f0 < 300 MHz
0.19 ps Max.
300 MHz < f0 < 400 MHz
0.16 ps Max.
400 MHz < f0 < 500 MHz
0.14 ps Max.
500 MHz < f0 < 600 MHz
0.10 ps Max.
600 MHz < f0 < 700 MHz
EPSON差分晶振EG-4101CA,X1M0001510003,低功耗6G模块晶振
日本爱普生LVDS晶振也就是我们所说的EPSON差分晶振,具有多种输出功能,能够轻易识别网络信号以及精确的处理双极信号。
LVDS(Low Voltage Differential Signaling)它是一种低摆幅的差分信号技术,差分晶振它使得信号能够在差PCB线对或平衡电缆上以几百的Mbps的速率传输,其低压幅以及低电流驱动输出实现了低噪声以及低功耗。LVDS(Low Voltage Differential Signaling)是一种小振幅差分信号技术,LVDS信号传输一般由三部分组成:差分信号发送器,差分信号互联器,差分信号接收器。
编码 | 型号 | 频率 | 尺寸 | 输出方式 | 电源电压 |
X1M0001510002 | EG-4101CA | 200.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.465 V |
X1M0001510003 | EG-4101CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.465 V |
X1M0001510004 | EG-4101CA | 125.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.465 V |
X1M0001510005 | EG-4101CA | 148.500000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.465 V |
X1M0001510006 | EG-4101CA | 240.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.465 V |
X1M0001510007 | EG-4101CA | 312.500000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.465 V |
X1M0001510008 | EG-4101CA | 148.351640 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.465 V |
X1M0001510009 | EG-4101CA | 156.250000 MHz | 5070石英晶振 | LVDS | 2.970 to 3.465 V |
X1M0001810001 | EG-4121CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V |
X1M0001810002 | EG-4121CA | 125.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V |
X1M0001810003 | EG-4121CA | 148.500000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V |
X1M0001810004 | EG-4121CA | 375.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V |
X1M0001810005 | EG-4121CA | 200.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V |
X1M0001810006 | EG-4121CA | 156.250000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V |
