6G安防设备晶振,X1G0036910115,VG-4512CA压控晶振,爱普生LV-PECL振荡器
频率:156.250000 MHz
尺寸:7.0x5.0mm
6G安防设备晶振,X1G0036910115,VG-4512CA压控晶振,爱普生LV-PECL振荡器,日本进口晶振,EPSON爱普生晶振型号:VG-4512CA,编码为:X1G0036910115,频率:156.250000 MHz,小体积晶振尺寸7.0x5.0mm封装,六脚贴片晶振,VCXO压控晶体振荡器,LV-PECL输出差分晶振,贴片石英晶振,有源晶振,石英晶体振荡器,电源电压3.3V,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低损耗,低相位噪声等特点。应用于:光纤通道,服务器、存储、路由器/交换机、无线网络、蓝牙模块,物联网,以太网,安防设备等应用。

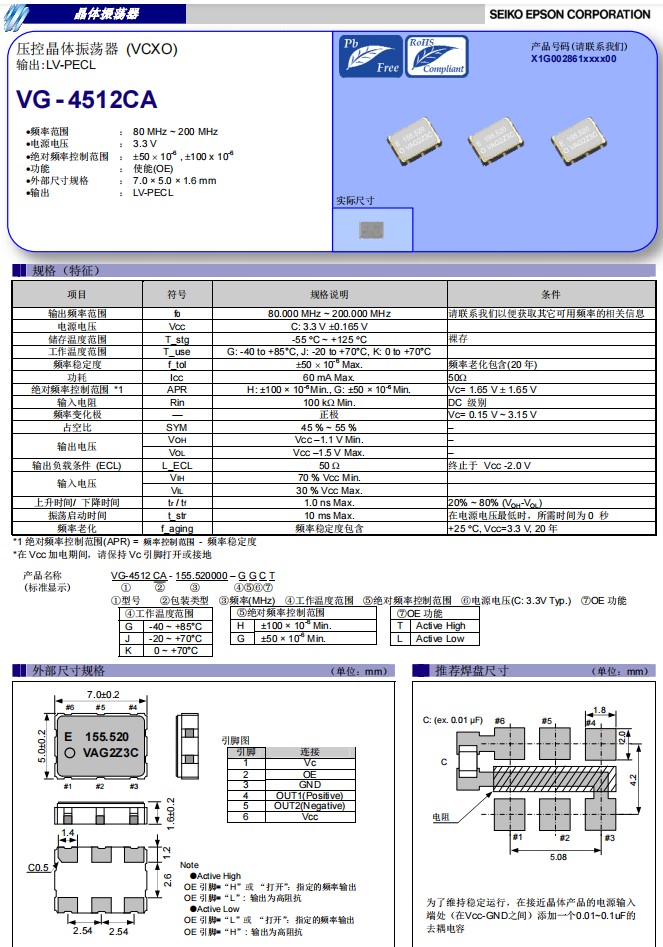

6G安防设备晶振,X1G0036910115,VG-4512CA压控晶振,爱普生LV-PECL振荡器 参数表
6G安防设备晶振,X1G0036910115,VG-4512CA压控晶振,爱普生LV-PECL振荡器 尺寸图
项目
符号
VG-4512CA 规格说明
条件
输出频率范围
f0
156.250000 MHz
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
C: 3.3 V 土0.165 V
储存温度范围
T_stg
-55℃ ~ +125℃
裸存
工作温度范围
T_use
G: -40 to +85°C, J: -20 to +70°C, K: 0 to +70°C
频率稳定度
f_tol
土50 x 10-6 Max.
频率老化包含(20 年)
功耗
ICC
60 mA Max.
50Ω
绝对频率控制范围 *1
APR
H: ±100 × 10-6 Min., G: ±50 × 10-6 Min.
VC= 1.65 V 土 1.65 V
输入电阻
Rin
100 kΩ Min.
DC 级别
频率变化极
-
正极
VC= 0.15 V ~ 3.15 V
占空比
SYM
45 % ~ 55 %
–
输出电压
VOH
VCC –1.1 V Min.
–
VOL
VCC –1.5 V Max.
输出负载条件 (ECL)
L_ECL
50Ω
终止于 VCC -2.0 V
输入电压
VIH
70 % VCC Min.
VIL
30 % VCC Max.
上升时间/ 下降时间
tr / tf
1.0 ns Max.
20% ~ 80% (VOH-VOL)
振荡启动时间
t_str
10 ms Max.
在电源电压最低时,所需时间为 0 秒
频率老化
f_aging
频率稳定度包含
+25℃, VCC=3.3 V, 20 年
6G安防设备晶振,X1G0036910115,VG-4512CA压控晶振,爱普生LV-PECL振荡器
差分晶振优势:
差分晶振具有低电平,低抖动,低功耗等特性。差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点。因此也被称之为"低抖动振荡器,低抖动石英晶振,低相位晶振,低损耗晶振”。
① 能够很容易地识别小信号。
② 对外部电磁干扰(EMI)是高度免疫的。
③ 能够从容精确地处理'双极'信号。
晶振编码 | 型号 | 频率 | 频率稳定性 | 尺寸 | 输出波形 | 电压 |
X1G0036910021 | VG-4512CA | 148.351600 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0036910022 | VG-4512CA | 148.500000 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0036910034 | VG-4512CA | 122.880000 MHz | GHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0036910113 | VG-4512CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0036910114 | VG-4512CA | 125.000000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0036910115 | VG-4512CA | 156.250000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0036910116 | VG-4512CA | 157.286400 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0036910134 | VG-4512CA | 153.600000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411001 | VG-4513CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411002 | VG-4513CA | 122.880000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411004 | VG-4513CA | 153.600000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411006 | VG-4513CA | 148.351648 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411007 | VG-4513CA | 153.600000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411011 | VG-4513CA | 122.880000 MHz | GHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411012 | VG-4513CA | 148.500000 MHz | GGCT | 5070石英晶振 | LV-PECL | 3.135 to 3.465 V |
X1G0041411013 | VG-4513CA | 155.520000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411014 | VG-4513CA | 156.250000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411017 | VG-4513CA | 100.000000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411018 | VG-4513CA | 125.000000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411019 | VG-4513CA | 155.520000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411020 | VG-4513CA | 156.250000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041411602 | VG-4513CA | 200.000000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041510003 | VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041510004 | VG-4513CB | 153.600000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041510007 | VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041510009 | VG-4513CB | 153.600000 MHz | GFCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041510013 | VG-4513CB | 125.000000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
X1G0041510016 | VG-4513CB | 156.250000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
