NDK低电流消耗晶振,NV2520SA-26.0000MHz-NSA3458A,6G导航设备晶振
频率:26.000000 MHz
尺寸:2.5x2.0x0.9mm

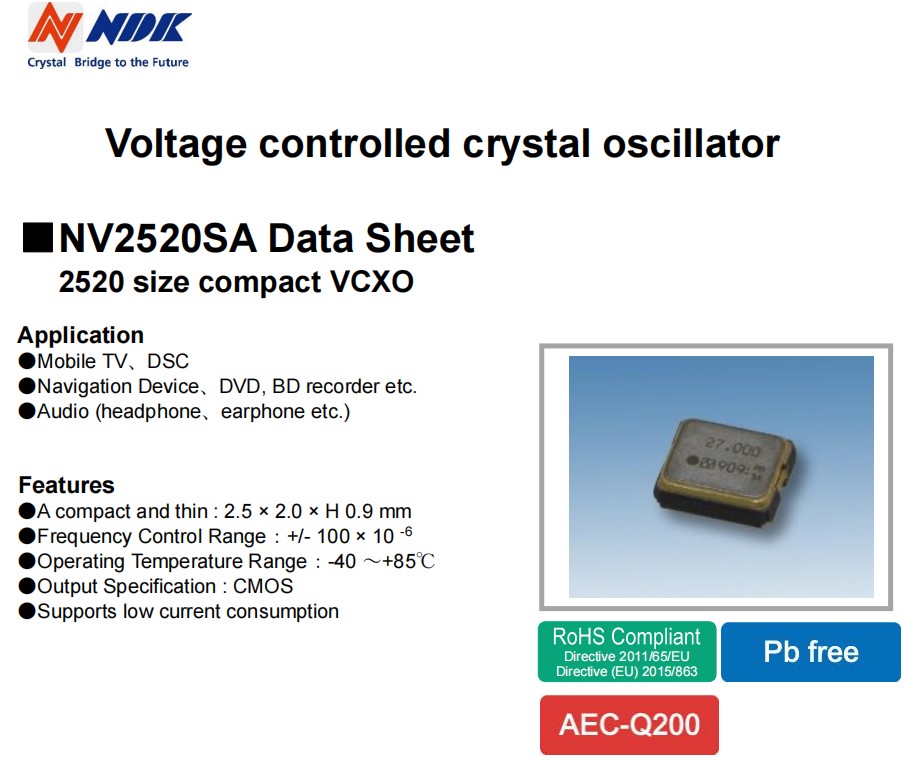

NDK低电流消耗晶振,NV2520SA-26.0000MHz-NSA3458A,6G导航设备晶振,日本电波株式会社,NDK进口晶振型号:NV2520SA,编码为:NV2520SA-26.0000MHz-NSA3458A,频率为:26.000000 MHz,小体积晶振尺寸:2.5x2.0x0.9mm,四脚贴片晶振,VCXO晶体振荡器,石英晶振,石英晶体振荡器。频率控制范围:+/-100×10 -6,工作温度范围:-40℃至+85℃,输出规格:CMOS,支持低电流消耗。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声,低电平等特点。贴片晶振应用于:移动电话,DSC,导航设备、DVD、BD刻录机,音频(耳机、耳机等),通讯设备、无线网络,蓝牙模块,GPD定位,物联网等应用。

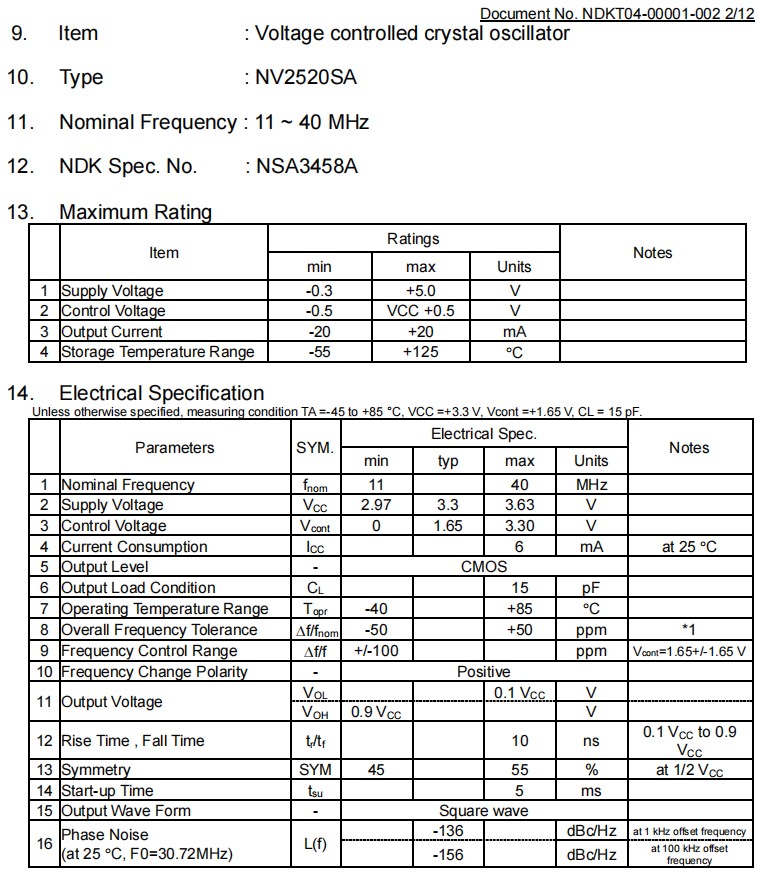

NDK低电流消耗晶振,NV2520SA-26.0000MHz-NSA3458A,6G导航设备晶振 参数表
Item | Symbol | NV2520SA | Unit |
Nominal frequency range | fnom | 11 ≦ F ≦ 40 | MHz |
Package size (L×W×H) | - | 2.5×2.0×0.9 | mm |
Supply voltage | VCC | +3.3 ± 10 % | V |
Current consumption | ICC | Max. 6 | mA |
Output level | - | CMOS | - |
Output load condition | - | Max.15 | pF |
Storage temperature range | Tstr | -55 to +125 | ℃ |
Operating temperature range | Topr | -40 to +85 | ℃ |
Overall frequency tolerance | Δf/fnom | Max. ±50 | ppm |
Frequency control range/Control voltage | Vcont | Min. ±100 / +1.65±1.65 V | ppm |
Frequency change polarity | - | Positive | - |
Symmetry | - | 45 to 55 | % |
Start-up time | tsu | Max. 5 | ms |
Phase noise (Frequency=30.72MHz) [at 1kHz Offset Frequency] | - | Typ.-136 | dBc/Hz |
Phase noise (Frequency=30.72MHz) [at 100kHz Offset Frequency] | - | Typ.-156 | dBc/Hz |
Specification number | - | NSA3458A | - |

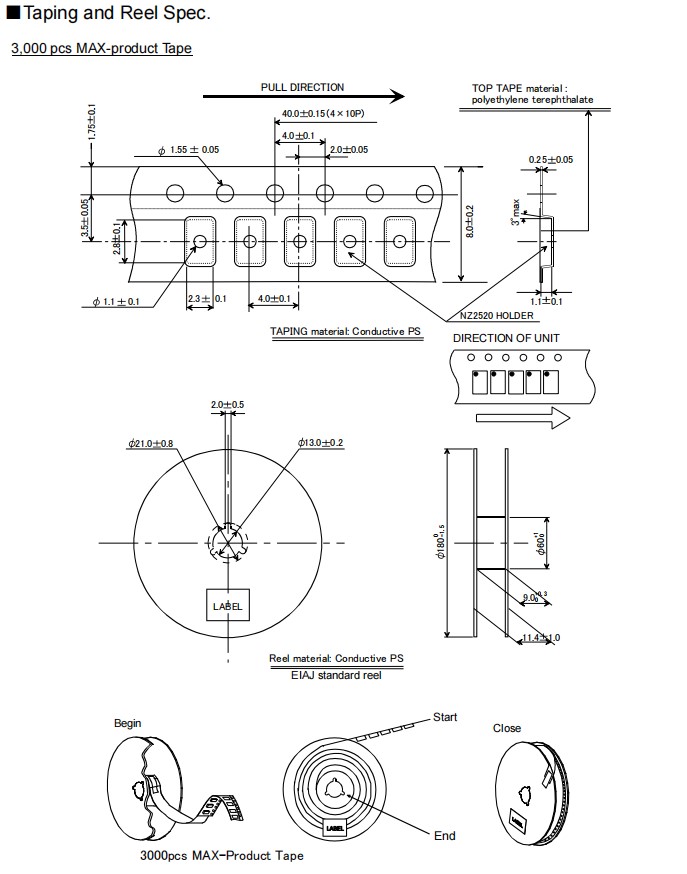

NDK低电流消耗晶振,NV2520SA-26.0000MHz-NSA3458A,6G导航设备晶振 尺寸图
NDK低电流消耗晶振,NV2520SA-26.0000MHz-NSA3458A,6G导航设备晶振
压控晶振用石英晶体作频率控制元件,其振荡频率在工作温度内是稳定的。当我们对VCXO晶振的进行调谐时,振荡频率会发生改变;但偏离标称频率的各个频率值在工作温度范围内同样是稳定的。必须注意,对于一个给定的频率而言,频率稳定度要求越高,要得到大范围的牵引度就越困难。采用硅解决方案,不能获得良好的频率稳定度。这是因为硅存在颤动噪声和相位噪声所致。VCXO压控晶振的采用了SMD晶振,频率异常稳定,是目前最好的频率控制器件。
型号 | 有源晶振 | Nominal frequency[MHz] | 包装尺寸 | 输出方式 | 工作温度范围 |
NV2520SA | 2520size Compact VCXO | 12.288 | 2.5x2.0x0.9 | CMOS | -40~+85 |
NV2520SA | 2520size Compact VCXO | 16.384 | 2.5x2.0x0.9 | CMOS | -40~+85 |
NV2520SA | 2520size Compact VCXO | 20 | 2.5x2.0x0.9 | CMOS | -40~+85 |
NV2520SA | 2520size Compact VCXO | 24.576 | 2.5x2.0x0.9 | CMOS | -40~+85 |
NV2520SA | 2520size Compact VCXO | 25 | 2.5x2.0x0.9 | CMOS | -40~+85 |
NV2520SA | 2520size Compact VCXO | 27 | 2.5x2.0x0.9 | CMOS | -40~+85 |
NV5032SC | 5032size Compact VCXO | 122.88 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SC | 5032size Compact VCXO | 122.88 | 5.0x3.0x1.2 | LVPECL | -40~+105 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVPECL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | NDK晶振 | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | LVDS | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~2100 | 5.0x3.0x1.2 | CML | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
NV5032SK | Multi-mode VCXO | 15~700 | 5.0x3.0x1.2 | HCSL | -40~+85 |
