ConnorWinfield小体积晶振,CS-018-114.285M,导航仪6G晶振

频率：114.285MHz

尺寸：3.2x2.5mm

ConnorWinfield小体积晶振,CS-018-114.285M,导航仪6G晶振，美国进口晶振，ConnorWinfield康纳温菲尔德晶振CS-018系列，编码为：CS-018-114.285M，频率为：114.285MHz，小体积晶振尺寸：3.2x2.5mm，四脚贴片晶振，无源晶振，石英晶体谐振器，无铅环保晶振，表面安装在at切割的第三泛音晶体。它们在许多频率合成器和PLL应用中被用作参考晶体。工作温度范围：-40℃至+85℃，具有超小型，轻薄型，耐热及耐环境特点。CS-018谐振器应用于：通讯设备，无线网络，蓝牙模块，车载电子，医疗设备，可穿戴设备，智能手机，平板电脑等应用。

订购热线：0755-2783-7683

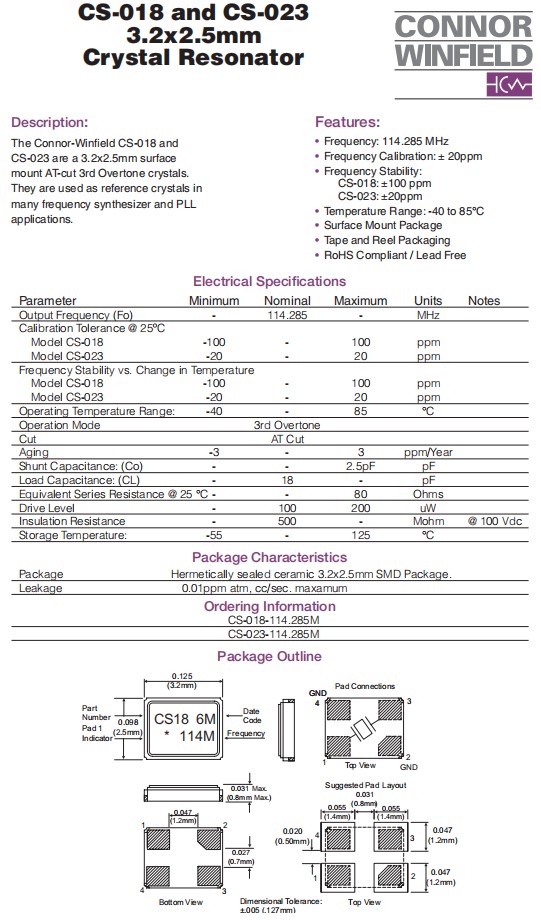

ConnorWinfield小体积晶振,CS-018-114.285M,导航仪6G晶振 参数表

Frequency Stability vs. Change in Temperature
Model CS-018 -100 - 100 ppm
Model CS-023 -20 - 20 ppm

Operating Temperature Range: -40 - 85 °C

Operation Mode 3rd Overtone

Cut AT Cut

Aging -3 - 3 ppm/Year

Shunt Capacitance: (Co) - - 2.5pF pF

Load Capacitance: (CL) - 18 - pF

Equivalent Series Resistance @ 25 °C - - 80 Ohms

Drive Level - 100 200 uW

Insulation Resistance - 500 - Mohm @ 100 Vdc

Storage Temperature: -55 - 125 °C

Package

Package Characteristics
Hermetically sealed ceramic 3.2x2.5mm SMD Package.

Leakage 0.01ppm atm, cc/sec. maxamum

Ordering Information
CS-018-114.285M

CS-023-114.285M

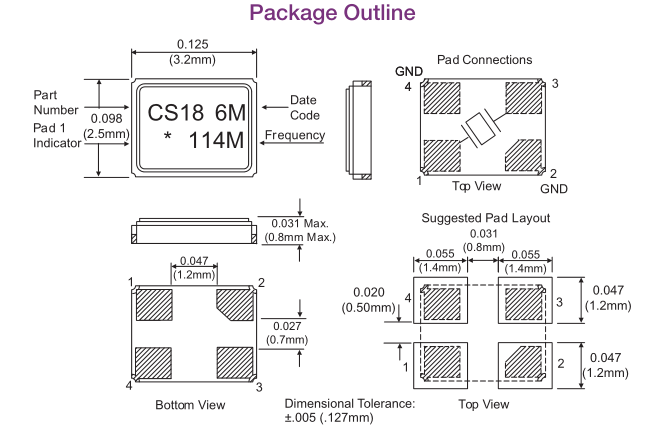

ConnorWinfield小体积晶振,CS-018-114.285M,导航仪6G晶振 尺寸图

ConnorWinfield小体积晶振,CS-018-114.285M,导航仪6G晶振

3225mm体积非常小的SMD石英晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被应用于,手机蓝牙,GPS定位系统,无线通讯集,高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

原厂编码	厂家	型号	系列	频率	频率稳定度	包装/封装
CS-018-114.285M	ConnorWinfield	CS-018	MHz Crystal	114.285MHz	±100ppm	4-SMD, No Lead
CS-023-114.285M	ConnorWinfield	CS-023	MHz Crystal	114.285MHz	±20ppm	4-SMD, No Lead
XL-1C-010.0M	ConnorWinfield	XL-1C	MHz Crystal	10MHz	±50ppm	4-SMD, No Lead
XL-1C-012.0M	ConnorWinfield	XL-1C	MHz Crystal	12MHz	±50ppm	4-SMD, No Lead
XL-1C-020.0M	ConnorWinfield	XL-1C	MHz Crystal	20MHz	±50ppm	4-SMD, No Lead
XL-1C-016.0M	康纳温菲尔德晶振	XL-1C	MHz Crystal	16MHz	±50ppm	4-SMD, No Lead
XM-1-012.0M	ConnorWinfield	XM-1	MHz Crystal	12MHz	±50ppm	4-SMD, No Lead
XM-1-016.0M	ConnorWinfield	XM-1	MHz Crystal	16MHz	±50ppm	4-SMD, No Lead
XM-1-010.0M	ConnorWinfield	XM-1	MHz Crystal	10MHz	±50ppm	4-SMD, No Lead
CS-034-040.0M	ConnorWinfield	CS-034	MHz Crystal	40MHz	±50ppm	4-SMD, No Lead
CS-043-048.0M	ConnorWinfield	CS-043	MHz Crystal	48MHz	±25ppm	4-SMD, No Lead
CS-044-054.0M	ConnorWinfield	CS-044	MHz Crystal	54MHz	±25ppm	4-SMD, No Lead
XL-1C-018.432M	ConnorWinfield	XL-1C	MHz Crystal	18.432MHz	±50ppm	4-SMD, No Lead
XM-1-018.432M	ConnorWinfield	XM-1	MHz Crystal	18.432MHz	±50ppm	4-SMD, No Lead
CS-018-114.285MHZ	ConnorWinfield	CS-018	MHz Crystal	114.285MHz	±100ppm	4-SMD, No Lead
