西铁城晶振,贴片晶振,CM309S晶振,CM309S33.8688MABJTR晶振

频率:3.5-70MHZ

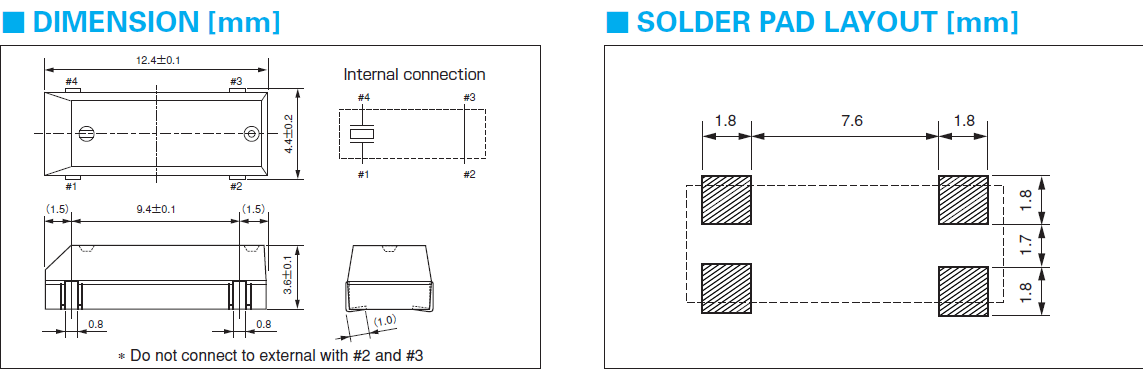

尺寸:12.4*4.4mm

32.768K时钟晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

西铁城晶振,石英晶振,CM309S晶振,CM309S33.8688MABJTR晶振,贴片表晶32.768K系列是具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
          石英晶振的切割设计:用不同角度对32.768K晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。 2


单位

晶振参数

石英晶振基本条件

标准频率

f_nom

3.5-70MHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-40~+85℃

标准温度

激励功率

DL

50µ W ~100µ W


频率公差

f_— l

±30ppm,±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

±50ppm(±30ppm)

超出标准的规格请联系我们.

负载电容

CL

16pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5ppm MAX

+25°C,第一年

西铁城贴片晶振编码列表

Manufacturer Part Number原厂编码 Manufacturer厂家 Description 参数 Series型号 Type 系列 Frequency Frequency Stability频率稳定度 ESR (Equivalent Series Resistance)电阻 Operating Temperature    工作温度 Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
CM309S33.8688MABJTR Citizen Finedevice Co Ltd CRYSTAL 33.8688MHZ 18PF SMD CM309S MHz Crystal 33.8688MHz ±50ppm 100 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)
CM309S33.8688MABJTR Citizen Finedevice Co Ltd CRYSTAL 33.8688MHZ 18PF SMD CM309S MHz Crystal 33.8688MHz ±50ppm 100 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)
CM309S3.579545MABJT Citizen Finedevice Co Ltd CRYSTAL 3.579545MHZ 18PF SMD CM309S MHz Crystal 3.579545MHz ±50ppm 200 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)
CM309S3.579545MABJT Citizen Finedevice Co Ltd CRYSTAL 3.579545MHZ 18PF SMD CM309S MHz Crystal 3.579545MHz ±50ppm 200 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)
CM309S3.579545MABJT Citizen Finedevice Co Ltd CRYSTAL 3.579545MHZ 18PF SMD CM309S MHz Crystal 3.579545MHz ±50ppm 200 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)
CM309S3.6864MABJT Citizen Finedevice Co Ltd CRYSTAL 3.6864MHZ 18PF SMD CM309S MHz Crystal 3.6864MHz ±50ppm 200 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)
CM309S3.6864MABJT Citizen Finedevice Co Ltd CRYSTAL 3.6864MHZ 18PF SMD CM309S MHz Crystal 3.6864MHz ±50ppm 200 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)
CM309S3.6864MABJT Citizen Finedevice Co Ltd CRYSTAL 3.6864MHZ 18PF SMD CM309S MHz Crystal 3.6864MHz ±50ppm 200 Ohm -10°C ~ 60°C - Surface Mount 4-SOJ, 9.40mm pitch 0.488" L x 0.173" W (12.40mm x 4.40mm) 0.146" (3.70mm)

3

CM309S

西铁城贴片晶振产品列表:

CM315 CFS-145 CMR200T CMJ206T

注意事项

1:抗冲击

抗冲击是指无源晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。)

5:卤化合物

请勿在卤素气体环境下使用贴片晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

西铁城晶振,贴片晶振,CM309S晶振,CM309S33.8688MABJTR晶振

5

西铁城晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、大体积石英晶振协定及其他要求事项,环境负荷的降低和污染的防止努力。

西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献。与采购单位、西铁城贴片晶振供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加,环境関搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。

西铁城晶振,贴片晶振,CM309S晶振,CM309S33.8688MABJTR晶振6
