西铁城晶振,贴片晶振,CM315E晶振,CM315E32768DZCT晶振

频率:32.768KHz

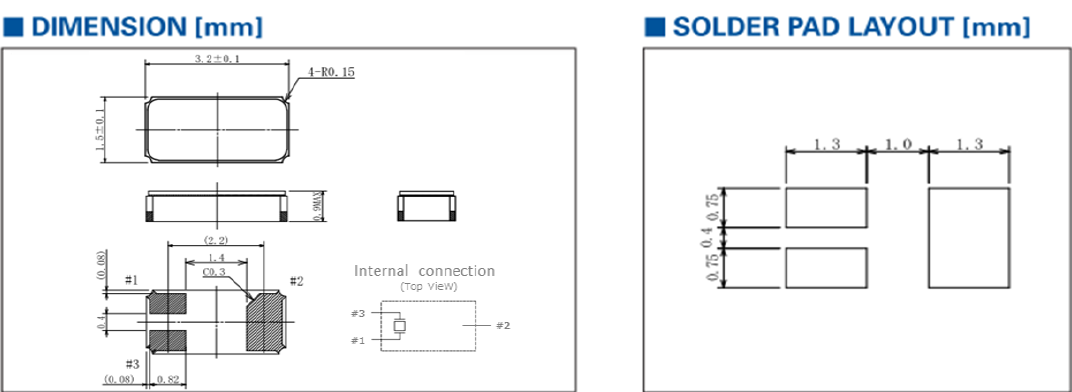

尺寸:3.2*1.5mm

小型表面贴片晶振型,是标准的无源贴片谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

西铁城晶振,石英晶振,CM315E晶振,CM315E32768DZCT晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

石英晶振产品电极的设计:进口晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。

2


单位

晶振参数

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-40~+85℃

标准温度

激励功率

DL

50µ W ~100µ W


频率公差

f_— l

±30ppm,±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

±50ppm(±30ppm)

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5ppm MAX

+25°C,第一年

西铁城贴片晶振编码列表

Manufacturer Part Number原厂编码 Manufacturer厂家 Description 参数 Series型号 Type 系列 Frequency Frequency Stability频率稳定度 ESR (Equivalent Series Resistance)电阻 Operating Temperature    工作温度 Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
CM315E32768DZCT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 9PF SMD CM315E kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 3-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315E32768DZCT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 9PF SMD CM315E kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 3-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315E32768DZCT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 9PF SMD CM315E kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 3-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315E32768DZFT Citizen Finedevice Co Ltd CRYSTAL 32.768KHZ 12.5PF SMD CM315E kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 3-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315E32768DZFT Citizen Finedevice Co Ltd CRYSTAL 32.768KHZ 12.5PF SMD CM315E kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 3-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315E32768DZFT Citizen Finedevice Co Ltd CRYSTAL 32.768KHZ 12.5PF SMD CM315E kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 3-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315E32768DZBT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 6PF SMD CM315E kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 3-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)

3

CM315E

西铁城贴片晶振产品列表:

CM315 CFS-145 CMR200T CMJ206T

注意事项

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

西铁城晶振,贴片晶振,CM315E晶振,CM315E32768DZCT晶振

5

西铁城晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,无源3215贴片晶振以科学学严密的施工管理和真诚的服务让业主高度满意。

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康。

西铁城晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,三脚贴片型石英晶振优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。
