西铁城晶振,贴片晶振,CM315D晶振,CM315D32768DZCT晶振

频率:32.768KHz

尺寸:3.2*1.5mm

3215mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,音叉晶振极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

西铁城晶振,石英晶振,CM315D晶振,CM315D32768DZCT晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,3215贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。

2


单位

晶振参数

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-40~+85℃

标准温度

激励功率

DL

50µ W ~100µ W


频率公差

f_— l

±30ppm,±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

±50ppm(±30ppm)

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5ppm MAX

+25°C,第一年

西铁城贴片晶振编码列表

Manufacturer Part Number原厂编码 Manufacturer厂家 Description 参数 Series型号 Type 系列 Frequency Frequency Stability频率稳定度 ESR (Equivalent Series Resistance)电阻 Operating Temperature    工作温度 Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
CM315D32768DZCT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 9PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315D32768DZCT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 9PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315D32768DZCT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 9PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315D32768DZFT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 12.5PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315D32768DZFT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 12.5PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315D32768DZFT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 12.5PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315D32768DZYT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 7PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)
CM315D32768DZYT Citizen Finedevice Co Ltd CRYSTAL 32.7680KHZ 7PF SMD CM315D kHz Crystal (Tuning Fork) 32.768kHz - 70 kOhm -40°C ~ 85°C - Surface Mount 2-SMD, No Lead 0.126" L x 0.059" W (3.20mm x 1.50mm) 0.035" (0.90mm)

3

CM315D

西铁城贴片晶振产品列表:

CM315 CFS-145 CMR200T CMJ206T

注意事项

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

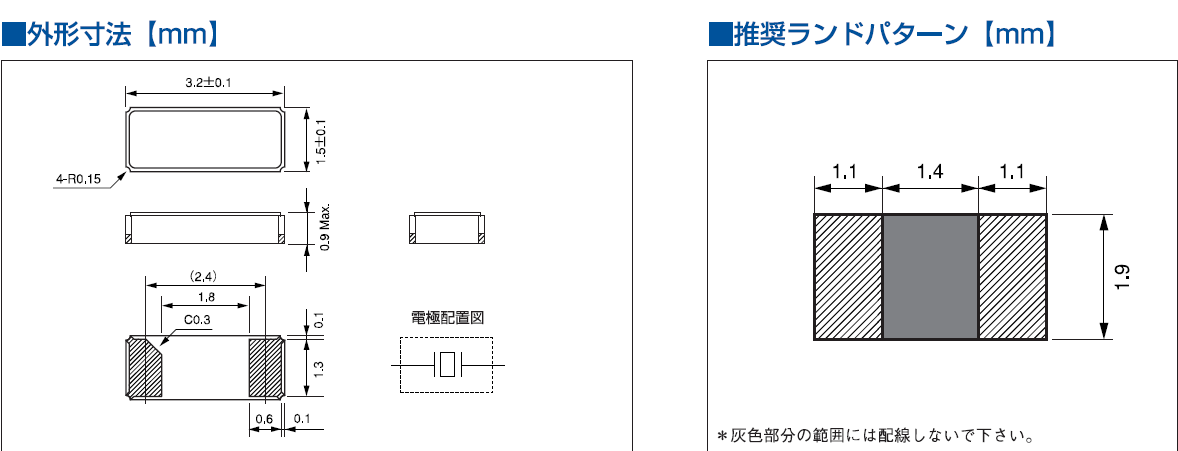

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2) 请仔细处理有源晶振内外盒与卷带。外部压力会导致卷带受到损坏。

西铁城晶振,贴片晶振,CM315D晶振,CM315D32768DZCT晶振

5

与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.参与社区环境保护和生物3215时钟贴片晶振多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.

分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.

我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.

西铁城晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、时钟二脚贴片晶振信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意。

西铁城晶振,贴片晶振,CM315D晶振,CM315D32768DZCT晶振6
