KDS大真空DSO223SJABC有源晶振,LVDS差分晶振,车载多媒体设备6G晶振
频率:156.25MHz
尺寸:2.5x2.0mm
KDS大真空DSO223SJABC有源晶振,LVDS差分晶振,车载多媒体设备6G晶振,日本进口晶振,KDS大真空株式会社,型号为:DSO223S系列,编码为:DSO223SJABC,小体积晶振尺寸为2.5x2.0mm,是一款LVDS输出差分晶体振荡器,六脚贴片晶振,表面贴装型水晶振荡器,电源电压2.5V,3.3V,工作温度范围:-40℃至+85℃,具有超高速三态功能的LVDS输出,超小型,轻薄型,低抖动,低功耗,低损耗,低耗能,低相位噪声,低电源电压,满足产品低消耗电流的特点。DSO223S系列贴片晶振应用于:移动通讯设备,工业控制,消费电子,智能安防,物联网,汽车电子设备,车载多媒体设备,无线网络,蓝牙模块,物联网,安防设备、路由器/交换机、仪器仪表,数码电子等应用。

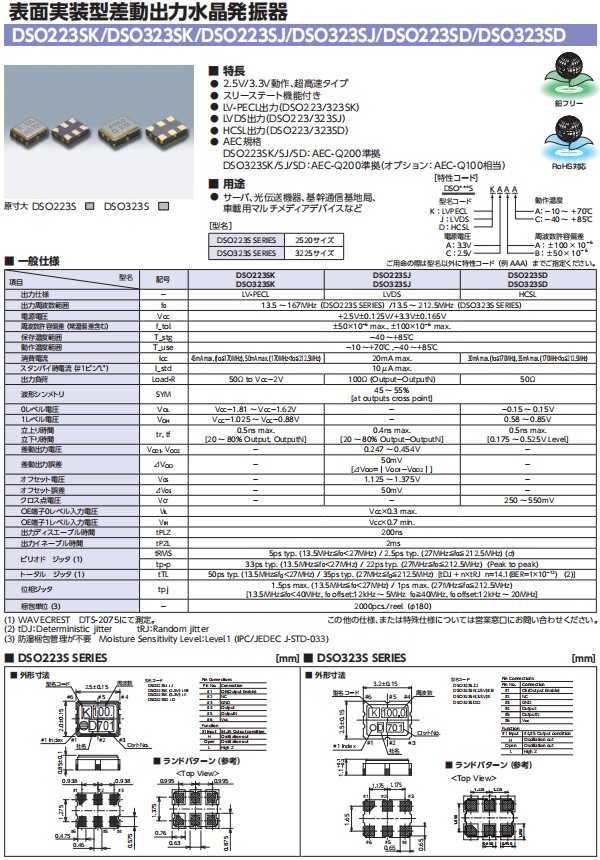

KDS大真空DSO223SJABC有源晶振,LVDS差分晶振,车载多媒体设备6G晶振 参数表

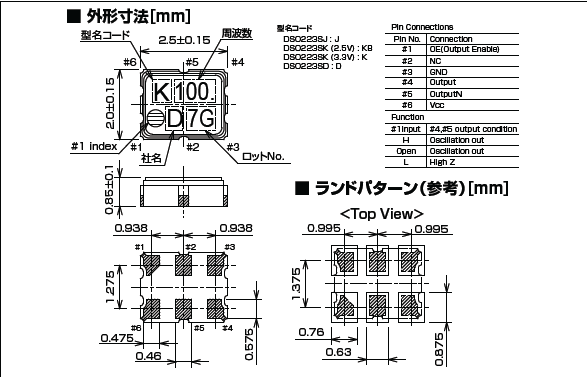

KDS大真空DSO223SJABC有源晶振,LVDS差分晶振,车载多媒体设备6G晶振 尺寸图
型名
符号
DSO223S
出力仕様
-
LVDS
出力周波数範囲
fo
156.25MHz
電源電圧
VCC
+2.5V±0.125V/+3.3V±0.165V
周波数許容偏差(常温偏差含む)
f_tol
±50×10-6 max., ±80×10-6 max., ±100×10-6 max.
保存温度範囲
T_stg
-40~+105℃
動作温度範囲
T_use
-40~+85℃, -40~+105℃
消費電流
ICC
45mA max.
スタンバイ時電流(#1ピン"L")
I_std
10μA max.
出力負荷
Load-R
50Ω to VCC-2V
波形シンメトリ
SYM
45~55% [at outputs cross point]
0レベル電圧
VOL
VCC-1.81~VCC-1.62V
1レベル電圧
VOH
VCC-1.025~VCC-0.88V
立上り時間
tr, tf
0.5ns max. [20~80% Output, OutputN]
立下り時間
差動出力電圧
VOD1,VOD2
-
差動出力誤差
⊿VOD
-
オフセット電圧
VOS
-
オフセット誤差
⊿VOS
-
クロス点電圧
Vcr
-
OE端子0レベル入力電圧
VIL
VCC×0.3 max.
OE端子1レベル入力電圧
VIH
VCC×0.7 min.
出力ディスエーブル時間
tPLZ
200ns
出力イネーブル時間
tPZL
2ms
ピリオド ジッタ(1)
tRMS
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦167MHz) (σ)
tp-p
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦167MHz) (Peak to peak)
トータル ジッタ (1)
tTL
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦167MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
位相ジッタ
tpj
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦167MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]
信頼性仕様
AEC-Q200準拠(オプション:AEC-Q100相当)
梱包単位(3)
2000pcs./reel(φ180)
KDS大真空DSO223SJABC有源晶振,LVDS差分晶振,车载多媒体设备6G晶振
差分晶振一般为六脚贴片石英晶振,工作温度范围-40℃至+85℃,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz或者更低和更高频率,且任意频率精确到个位小数点后六位。电源电压能够做到2.5V-3.3V之间。例如:2.25V、2.5V 、3.0V、3.3V、3.6V可任意选择应用。常见的封装尺寸有7050(7.0x5.0mm)、5032(5.0x3.2mm)、3225(3.2x2.5mm),更小封装可达到2520(2.5x2.0mm),常用的输出方式主要有LVPECL和LVDS两种。差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.
品牌 | 进口石英晶振 | 型号 | 尺寸 | 频率 |
KDS晶振 | ZC08759 | DSO211AH | 2016 | 25.000MHz |
KDS晶振 | 1XSF026000AH6 | DSO221SH | 2520 | 26.000MHz |
KDS晶振 | 1XSF022579EH1 | DSO221SHF | 2520 | 22.5792M |
KDS晶振 | 1XSF027000EH6 | DSO221SHF | 2520 | 27.000M |
KDS晶振 | 1XSF033333ARD | DSO221SHF | 2520 | 33.333M |
KDS晶振 | 1XSF024000AR29 | DSO221SHF | 2520 | 24.000MHz |
KDS晶振 | 1XSF012288EH1 | DSO221SHF | 2520 | 12.288MHz |
KDS晶振 | 1XSF026000AR6 | DSO221SR | 2520 | 26.000MHz |
KDS晶振 | 1XSF033333ARA | DSO221SR | 2520 | 33.3333MHZ |
KDS晶振 | 1XSF006140AR | DSO221SR | 2520 | 6.140MHZ |
KDS晶振 | 7FE02496A00H0000008 | DSO221SX | 2520晶振 | 24.96MHZ |
KDS晶振 | 1XSE098304AR2 | DSO321SR | 3225 | 98.304M |
KDS晶振 | 1XSE012000AR58 | DSO321SR | 3225 | 12.000MHz |
KDS晶振 | 1XSE038702AR | DSO321SR | 3225 | 38.7024MHZ |
KDS晶振 | 1XSE025000AR5 | DSO321SR | 3225 | 25.000MHz |
KDS晶振 | 1XSE050000ART | DSO321SR | 3225 | 50MHZ |
KDS晶振 | 1XSE033333ARD | DSO321SR | 3225 | 33.3333MHZ |
KDS晶振 | 1XSE013000AR7 | DSO321SR | 3225 | 13.000M |
KDS晶振 | 1XSE025000AR17 | DSO321SR | 3225 | 25.000MHz |
KDS晶振 | 1XSE038400AR | DSO321SR | 3225 | 38.4M |
KDS晶振 | 1XSE024000AR83 | DSO321SR | 3225 | 24.000MHz |
KDS晶振 | 1XSE027000AR128 | DSO321SR | 3225 | 27.000M |
KDS晶振 | 1XSE045000AR8 | DSO321SR | 3225 | 45M |
KDS晶振 | 1XSE050000AV6 | DSO321SR | 3225 | 50.000MHz |
KDS晶振 | 1XSE054000AR5 | DSO321SR | 3225 | 54M |
KDS晶振 | 1XSE064000AB | DSO321SR | 3225 | 64M |
KDS晶振 | 1XSE150000AR1 | DSO321SR | 3225 | 150.000M |
KDS晶振 | 1XSE010000ARV | DSO321SR | 3225 | 10.000MHz |
KDS晶振 | 1XSE012000ARH | DSO321SR | 3225 | 12.000MHz |
KDS晶振 | 1XSE019200AR7 | DSO321SR | 3225 | 19.200MHz |
KDS晶振 | 1XSE024576ARH | DSO321SR | 3225 | 24.576MHz |
KDS晶振 | 1XSE025000ARW | DSO321SR | 3225 | 25.000MHz |
KDS晶振 | 1XSE009600AV | DSO321SV | 3225 | 9.6M |
KDS晶振 | 1XSE024000AW1 | DSO321SW | 3225 | 24.000MHz |
KDS晶振 | 1XST156250AKM | DSO323SK | 3225 | 156.25MHZ |
KDS晶振 | 1XSD048000AV2 | DSO531SV | 5032 | 48.000M |
KDS晶振 | 1XSR004000AB | DSO751SB | 7050 | 4M |
KDS晶振 | 1XSR025000AR25 | DSO751SR | 7050 | 25.000MHz |
KDS晶振 | 1XSA040000ABP | DSO751SV | 7050 | 40.000M |
KDS晶振 | 1XSA050000AVW | DSO751SV | 7050 | 50.000MHz |
