MtronPTI麦特伦皮晶振,MHO+23FAD-R24.0000MHz,HCMOS时钟振荡器
频率:24.000MHz
尺寸:20.8x13.2mm
MtronPTI麦特伦皮晶振,MHO+23FAD-R24.0000MHz,HCMOS时钟振荡器,美国进口晶振,MTRONPTI麦特伦皮晶振MHO+系列,编码为:MHO+23FAD-R24.0000MHz,频率为:24.000MHz,尺寸为:20.8x13.2mm,14 pin DIP,电压电压5V,HCMOS/TTL输出,时钟晶体振荡器,有源晶振,石英晶振,无铅环保晶振,可提供符合RoHS要求的版本(-R),三种状态选项,工作温度范围宽,储存温度范围:-55℃至+125℃,被广泛用于通讯设备晶振,无线网络,蓝牙模块,物联网,GPS定位系统,车载导航,汽车电子,医疗设备,工业控制,消费电子,智能安防,数码电子等应用.

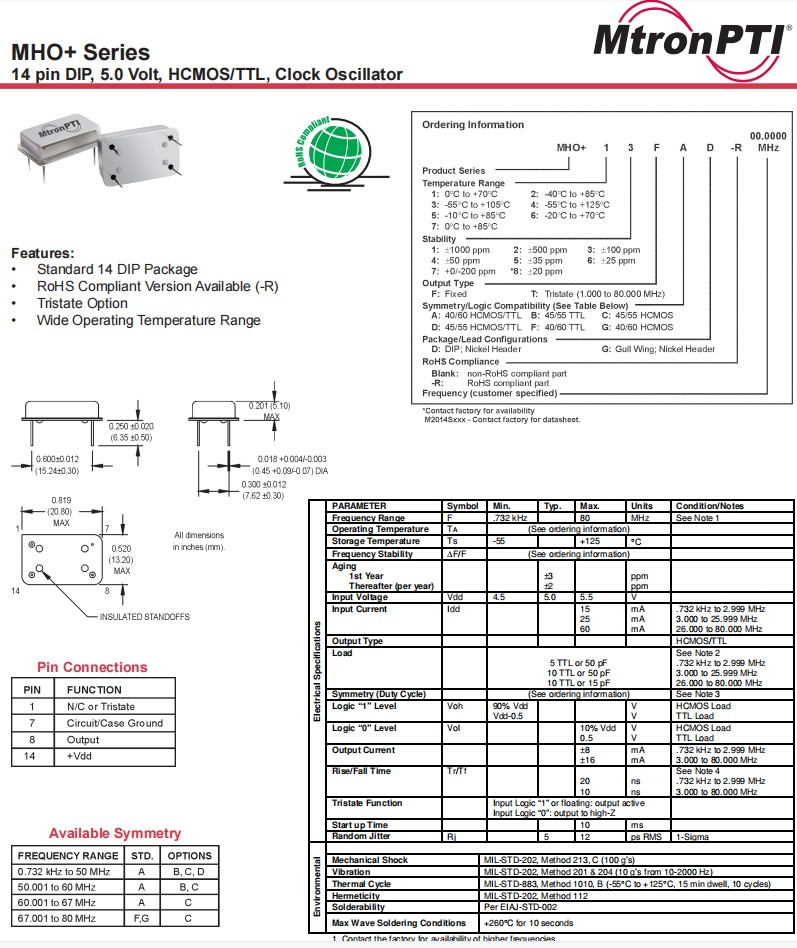

MtronPTI麦特伦皮晶振,MHO+23FAD-R24.0000MHz,HCMOS时钟振荡器 参数表

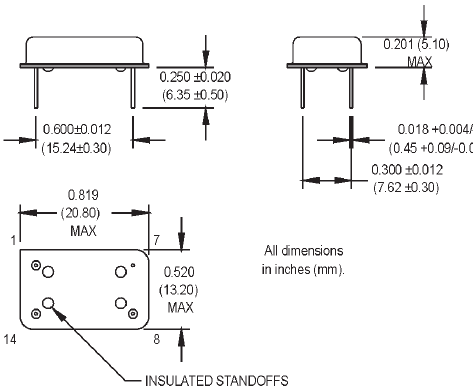

MtronPTI麦特伦皮晶振,MHO+23FAD-R24.0000MHz,HCMOS时钟振荡器 尺寸图
PARAMETER
Symbol
Min.
Typ.
Max.
Units
Condition/Notes
Frequency Range
F
24.000
MHz
See Note 1
Operating Temperature
TA
(See ordering information)
Storage Temperature
TS
-55
125
°C
Frequency Stability
△F/F
(See ordering information)
Aging
±3
ppm
1st Year
±2
ppm
Thereafter (per year)
Input Voltage
Vdd
4.5
5
5.5
V
Input Current
Idd
15
mA
.732 kHz to 2.999 MHz
25
mA
3.000 to 25.999 MHz
60
mA
26.000 to 80.000 MHz
Output Type
HCMOS/TTL
Load
5 TTL or 50 pF
See Note 2
10 TTL or 50 pF
.732 kHz to 2.999 MHz
10 TTL or 15 pF
3.000 to 25.999 MHz
26.000 to 80.000 MHz
Symmetry (Duty Cycle)
(See ordering information)
See Note 3
Logic “1” Level
Voh
90% Vdd Vdd-0.5
V
HCMOS Load
V
TTL Load
Logic “0” Level
Vol
10% Vdd 0.5
V
HCMOS Load
V
TTL Load
Output Current
±8
mA
.732 kHz to 2.999 MHz
±16
mA
3.000 to 80.000 MHz
Rise/Fall Time
Tr/Tf
20
ns
See Note 4
10
ns
.732 kHz to 2.999 MHz
3.000 to 80.000 MHz
Tristate Function
Input Logic “1” or floating: output active Input Logic “0”: output to high-Z
Start up Time
10
ms
Random Jitter
Rj
5
12
ps RMS
1-Sigma
Mechanical Shock
MIL-STD-202, Method 213, C (100 g’s)
Vibration
MIL-STD-202, Method 201 & 204 (10 g’s from 10-2000 Hz)
Thermal Cycle
MIL-STD-883, Method 1010, B (-55°C to +125°C, 15 min dwell, 10 cycles)
Hermeticity
MIL-STD-202, Method 112
Solderability
Per EIAJ-STD-002
Max Wave Soldering Conditions
+260°C for 10 seconds
MtronPTI麦特伦皮晶振,MHO+23FAD-R24.0000MHz,HCMOS时钟振荡器
特点:
•标准14 DIP封装
•可提供符合RoHS的版本(-R)石英晶体振荡器
•三态选项
•工作温度范围广
