VC-830-HDE-KAAN-125M000000TR,3225mm,Microchip贴片晶振,125MHz
频率:125 MHz
尺寸:3.2x2.5 mm
VC-830-HDE-KAAN-125M000000TR,3225mm,Microchip贴片晶振,125MHz,美国进口晶振,Microchip晶振,型号:VC-830,编码为:VC-830-HDE-KAAN-125M000000TR,频率为:125 MHz,电压2.5V,小体积晶振尺寸: 3.2x2.5 mm, LVDS输出差分晶振,六脚贴片晶振,有源晶振,石英晶体振荡器,石英晶振,差分晶体振荡器,-40°C到+85°C温度范围,±50ppm稳定性。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声,低损耗,低电平等特点。贴片晶振,应用于:医疗设备、超声波,以太网、GbE、同步,光纤通道,PON时钟源的A/D、D/As、FPGAs,测试和测量,存储区域网络应用。

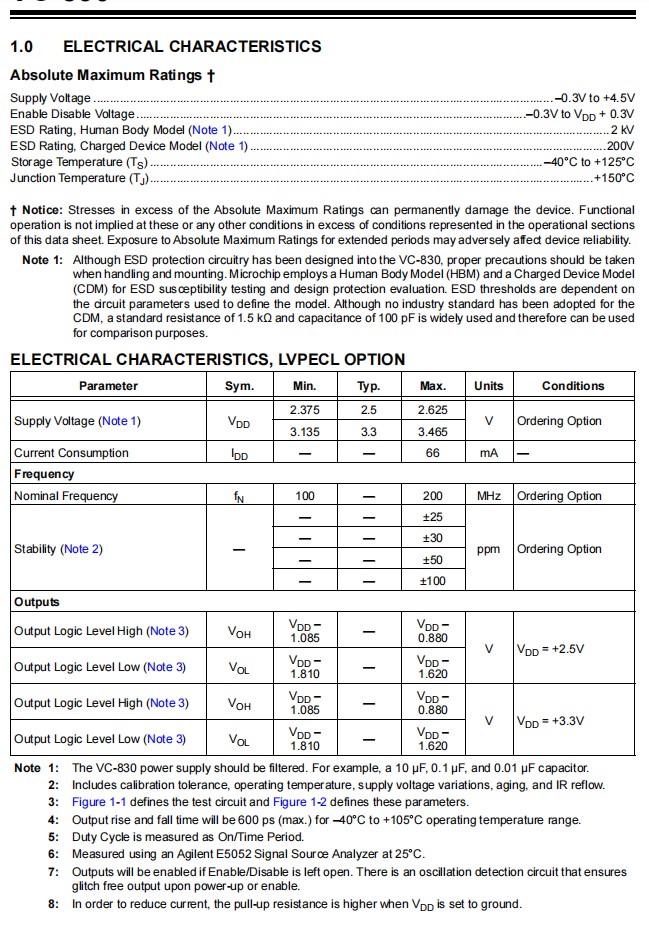

VC-830-HDE-KAAN-125M000000TR,3225mm,Microchip贴片晶振,125MHz, 参数表
Parameter | Sym. | Min. | Typ. | Max. | Units | Conditions | ||||||
Supply Voltage (Note 1) | V DD | 2.375 | 2.5 | 2.625 | V | Ordering Option | ||||||
3.135 | 3.3 | 3.465 | ||||||||||
Current Consumption | IDD | 29 | mA | 2.5V | ||||||||
30 | 3.3V | |||||||||||
Frequency | ||||||||||||
Nominal Frequency | fN |
|
125.000MHz |
|
MHz | Ordering Option | ||||||
Stability (Note 2) | ±25 | ppm | Ordering Option | |||||||||
±30 | ||||||||||||
±50 | ||||||||||||
±100 | ||||||||||||
Outputs | ||||||||||||
Output Logic Level High (Note 3) | V OH | 1.43 | 1.6 | V | ||||||||
Output Logic Level Low (Note 3) | VOL | 0.9 | 1.10 | |||||||||
Output Amplitude | ±247 | ±350 | ±454 | mV | ||||||||
Differential Output Error | 50 | mV | ||||||||||
Offset Voltage | 1.125 | 1.25 | 1.375 | V | ||||||||
Offset Voltage Error | 50 | mV | ||||||||||
Output Leakage Current, Outputs Disabled |
— | — | — | 30 | µA | — | ||||||
Output Rise and Fall Time (Note 3) | tr/tf | 300 | ps | Note 4 | ||||||||
Load | 100Ω Differential | |||||||||||
Duty Cycle (Note 5) | DC | 45 | 55 | % | ||||||||
Phase Noise, 3.3V,156.25 MHz (Note 6) |
φN | –79 | dBc/Hz | 10 Hz | ||||||||
–110 | 100 Hz | |||||||||||
–130 | 1 kHz | |||||||||||
–154 | 10 kHz | |||||||||||
–160 | 100 kHz | |||||||||||
–162 | 1 MHz | |||||||||||
–163 | 10 MHz | |||||||||||
–164 | 20 MHz | |||||||||||
Phase Jitter, 156.25 MHz, 12 kHz to 20 MHz (Note 6) |
φJ | — | 43 | 64 | fs | — |
VC-830-HDE-KAAN-125M000000TR,3225mm,Microchip贴片晶振,125MHz, 尺寸图
VC-830-HDE-KAAN-125M000000TR,3225mm,Microchip贴片晶振,125MHz

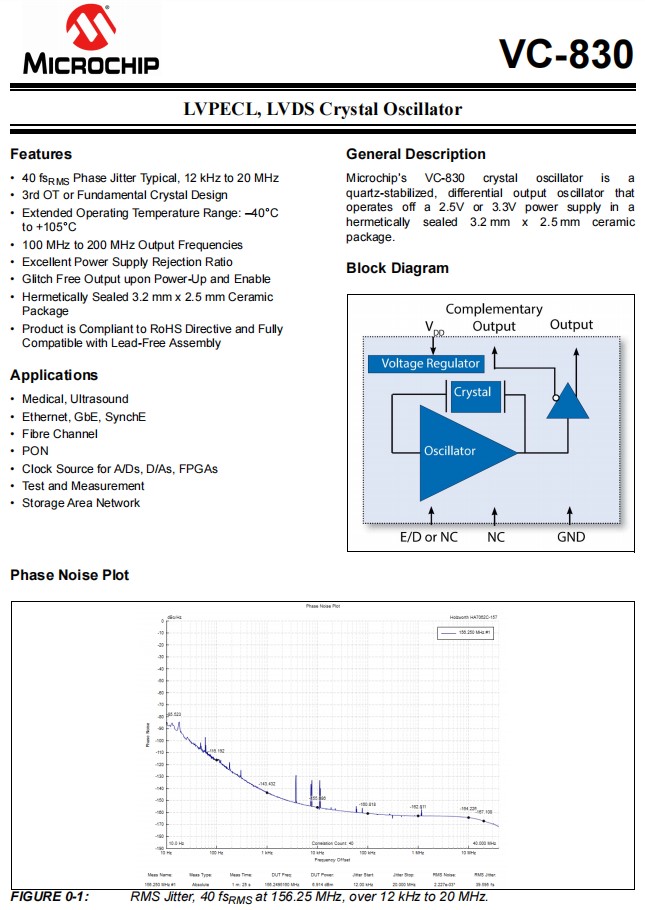

产品特点:
•典型的40 fsRMS相位抖动,12 kHz至20 MHz
•第三次OT或基础水晶设计
•扩展的工作温度范围:-40°C至+105°C
•100MHz至200MHz输出频率石英晶体振荡器
•卓越的电源抑制率
•通电和启用时无故障输出
•密封3.2mmx2.5mm陶瓷封装
•产品符合RoHS指令,与无铅组件完全兼容
应用于:医疗设备、超声波,以太网、GbE、同步,光纤通道,PON时钟源的A/D、D/As、FPGAs,测试和测量,存储区域网络应用。
