该厂商的32.768K晶振产品阵容竟如此完善,但为何鲜为人知呢?
32.768K晶振相信大家都不陌生吧,就算是以前不熟悉,这段时间也被这一系列产品价格疯涨搞得焦头烂额而认识它了吧;这一系列石英晶振的应用比较特殊,它是用在时钟模块上的,最主要的作用就是时间定位功能,所以一般情况下稳定性会比较高,现如今很多厂家都在做了,包括国产的一些小作坊;前些天找资料时发现一个厂家的这一系列的产品阵容非常完善,但不知为何却鲜为人知?这个厂家就是德国彼得曼晶振.
PETERMANN-TECHNIK提供范围最广的32.768kHz解决方案组合-石英晶体,石英晶体和硅振荡器以及RTC-推荐用于所有需要低成本高性能产品且质量卓越的应用.32.768kHz石英晶体在-40/+85°C标准温度范围内在25°C时的频率容差为±10至±20ppm.可根据要求提供符合AECQ200或AECQ100的汽车解决方案.

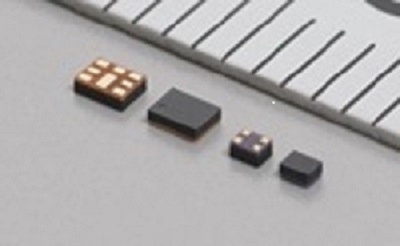

建议将32.768kHzMICRO-SMD硅振荡器用于电池驱动的解决方案,例如低功耗蓝牙,IoT,可穿戴设备,RTC,移动通信,智能计量,智能房屋,商业,医疗和工业应用等.2.0x1.2mm的外壳允许使用相同的焊盘布局尺寸直接替换2012系列的石英晶体.SMD硅片32.768kHz有源晶振具有小于1.0µA的独特超低功耗,具有极高的频率容差,从整体±5ppm到初始±10ppm的频率容差,都优于石英晶体和32.768kHz的石英晶体振荡器的温度稳定性,具有很高的性能.精确的32.768kHz时钟,可实现超低功耗和低成本定价.
根据型号,标准外壳尺寸为1.5x0.8mm或2.0x1.2mm.与石英晶体不同,ULPO和ULPPO系列可通过LVCMOS兼容的输出信号同时为多个IC(MCU,RTC,BLE等)提供时钟,从而增加了更大的元件放置灵活性并消除了外部负载电容器,从而节省了额外的元件数量,电路板空间和成本(PCB,组装,处理,库存等).例如,与32.768kHz石英晶体相比,在BLE解决方案中使用ULPO或ULPPO可节省约60％的系统能量.
该晶振厂商32.768K系列主要有一下三种产品整容:
1.无源32.768KHZ系列:
|
型号 |
包装 |
尺寸大小 |
频率范围 |
|
M1610 |
贴片陶瓷/2垫 |
1.6x1.0x0.45毫米 |
32.768KHZ |
|
M2012 |
贴片陶瓷/2垫 |
2.0x1.2x0.55毫米
|
32.768KHZ |
|
M3215标准(70kΩ) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215HT(高温-40/+125°C) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215RR(50kΩ-低功耗设计) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M3215A(AEC-Q200) |
贴片陶瓷/2垫 |
3.2x1.5x0.75毫米 |
32.768KHZ |
|
M4115 |
贴片陶瓷/2垫 |
4.1x1.5x0.85毫米 |
32.768KHZ |
|
M4819 |
贴片陶瓷/2垫 |
4.8x1.9x0.8毫米 |
32.768KHZ |
|
M6714 |
塑胶贴片 |
6.9x1.4x1.4毫米 |
32.768KHZ |
|
M8208 |
塑胶贴片 |
8.0x3.2x2.4毫米 |
32.768KHZ |
2.32.768K时钟振荡器系列
|
SPXO |
贴片陶瓷/4垫 |
2.5x2.0x1.0毫米 |
32.768kHz |
直流电压 |
HCMOS/CMOS |
|
SPXO |
贴片陶瓷/4垫 |
3.2x2.5x1.2毫米 |
32.768kHz |
直流电压 |
HCMOS/CMOS |
3.硅振荡器超低功耗32.768KHZ
|
ULPO-RB1 |
贴片QFN/4pad |
1.5x0.8 |
32.768KHZ |
|
ULPO-RB2 |
贴片QFN/4pad |
2.0x1.2 |
32.768KHZ |
|
超低聚 |
贴片QFN/4pad |
1.5x0.8 |
32.768KHZ |
