该厂商的32.768K晶振产品阵容竟如此完善,但为何鲜为人知呢?

2020-10-12 17:11:52

该厂商的32.768K晶振产品阵容竟如此完善,但为何鲜为人知呢?

32.768K晶振相信大家都不陌生吧,就算是以前不熟悉,这段时间也被这一系列产品价格疯涨搞得焦头烂额而认识它了吧;这一系列石英晶振的应用比较特殊,它是用在时钟模块上的,最主要的作用就是时间定位功能,所以一般情况下稳定性会比较高,现如今很多厂家都在做了,包括国产的一些小作坊;前些天找资料时发现一个厂家的这一系列的产品阵容非常完善,但不知为何却鲜为人知?这个厂家就是德国彼得曼晶振.

PETERMANN-TECHNIK提供范围最广的32.768kHz解决方案组合-石英晶体,石英晶体和硅振荡器以及RTC-推荐用于所有需要低成本高性能产品且质量卓越的应用.32.768kHz石英晶体在-40/+85°C标准温度范围内在25°C时的频率容差为±10±20ppm.可根据要求提供符合AECQ200AECQ100的汽车解决方案.

该厂商的32.768K晶振产品阵容竟如此完善,但为何鲜为人知呢?

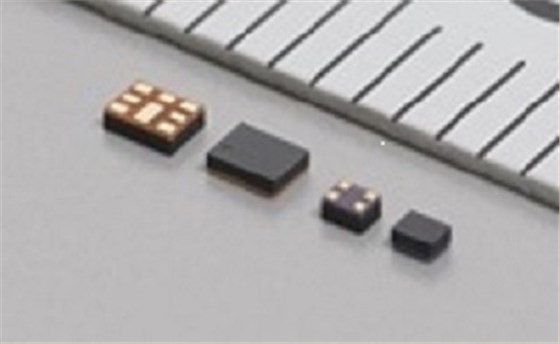

建议将32.768kHzMICRO-SMD硅振荡器用于电池驱动的解决方案,例如低功耗蓝牙,IoT,可穿戴设备,RTC,移动通信,智能计量,智能房屋,商业,医疗和工业应用等.2.0x1.2mm的外壳允许使用相同的焊盘布局尺寸直接替换2012系列的石英晶体.SMD硅片32.768kHz有源晶振具有小于1.0µA的独特超低功耗,具有极高的频率容差,从整体±5ppm到初始±10ppm的频率容差,都优于石英晶体和32.768kHz的石英晶体振荡器的温度稳定性,具有很高的性能.精确的32.768kHz时钟,可实现超低功耗和低成本定价.

根据型号,标准外壳尺寸为1.5x0.8mm2.0x1.2mm.与石英晶体不同,ULPOULPPO系列可通过LVCMOS兼容的输出信号同时为多个IC(MCU,RTC,BLE)提供时钟,从而增加了更大的元件放置灵活性并消除了外部负载电容器,从而节省了额外的元件数量,电路板空间和成本(PCB,组装,处理,库存等).例如,32.768kHz石英晶体相比,BLE解决方案中使用ULPOULPPO可节省约60%的系统能量.

该晶振厂商32.768K系列主要有一下三种产品整容:

1.无源32.768KHZ系列:

型号

包装

尺寸大小

频率范围

M1610

贴片陶瓷/2

1.6x1.0x0.45毫米

32.768KHZ

M2012

贴片陶瓷/2

2.0x1.2x0.55毫米

32.768KHZ

M3215标准(70kΩ)

贴片陶瓷/2

3.2x1.5x0.75毫米

32.768KHZ

M3215HT(高温-40/+125°C)

贴片陶瓷/2

3.2x1.5x0.75毫米

32.768KHZ

M3215RR(50kΩ-低功耗设计)

贴片陶瓷/2

3.2x1.5x0.75毫米

32.768KHZ

M3215A(AEC-Q200)

贴片陶瓷/2

3.2x1.5x0.75毫米

32.768KHZ

M4115

贴片陶瓷/2

4.1x1.5x0.85毫米

32.768KHZ

M4819

贴片陶瓷/2

4.8x1.9x0.8毫米

32.768KHZ

M6714

塑胶贴片

6.9x1.4x1.4毫米

32.768KHZ

M8208

塑胶贴片

8.0x3.2x2.4毫米

32.768KHZ

2.32.768K时钟振荡器系列

SPXO

贴片陶瓷/4

2.5x2.0x1.0毫米

32.768kHz

直流电压

HCMOS/CMOS

SPXO

贴片陶瓷/4

3.2x2.5x1.2毫米

32.768kHz

直流电压

HCMOS/CMOS

3.硅振荡器超低功耗32.768KHZ

ULPO-RB1

贴片QFN/4pad

1.5x0.8

32.768KHZ

ULPO-RB2

贴片QFN/4pad

2.0x1.2

32.768KHZ

超低聚

贴片QFN/4pad

1.5x0.8

32.768KHZ

显而易见,从最小的1610尺寸到最大的7015尺寸该厂商都有生产,这些都是比较常用的32.768K系列晶振规格,甚至还包含了该频点的石英振荡器和低功耗硅振荡器.但是如今这系列的晶振由于缺货而价格疯涨,但是很少听到客户在询这个品牌的产品,大都是爱普生,精工,KDS;而之所以鲜为人知,想来是因为该品牌在大陆的市场所涉不多的缘故吧!
