AXLE7050A-V-5-C-05-4F-24.000MHz,7050mm,AXTAL振荡器
频率:24.000MHz
尺寸:7.1x5.1x1.85mm
AXLE7050A‐V‐5‐C‐05‐4F-24.000MHz,7050mm,AXTAL振荡器,德国进口晶振,AXTAL晶振,型号:AXLE7050A石英晶振,编码为:AXLE7050A‐V‐5‐C‐05‐4F-24.000MHz,电源电压:5.0V,频率稳定性:±0.5ppm,工作温度范围:-40℃至+85℃,频率为:24.000MHz,小体积晶振尺寸:7.1x5.1x1.85mm封装,VCTCXO晶振,压控温补晶体振荡器,高稳定性SMD晶振,石英晶体振荡器,六脚贴片晶振,有源晶振。具有超小型,轻薄型,低抖动,低功耗,低相位噪声,低电源电压等特点。被广泛应用于:移动通讯设备晶振,无线蓝牙晶振,GPS晶振,物联网晶振,汽车电子晶振,导航仪等应用。

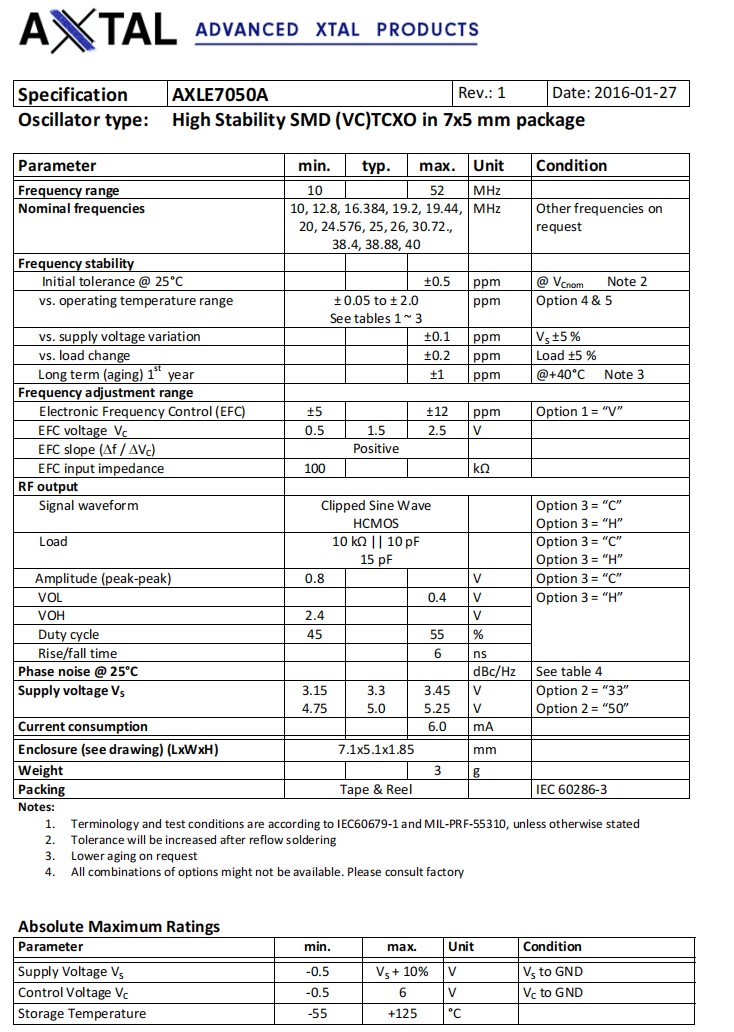

AXLE7050A‐V‐5‐C‐05‐4F-24.000MHz,7050mm,AXTAL振荡器 参数表
Parameter
min.
typ.
max.
Unit
Condition
Frequency range
24
MHz
Nominal frequencies
MHz
Other frequencies on request
Frequency stability
Initial tolerance @ 25°C
±0.5
ppm
@ VCnom Note 2
vs. operating temperature range

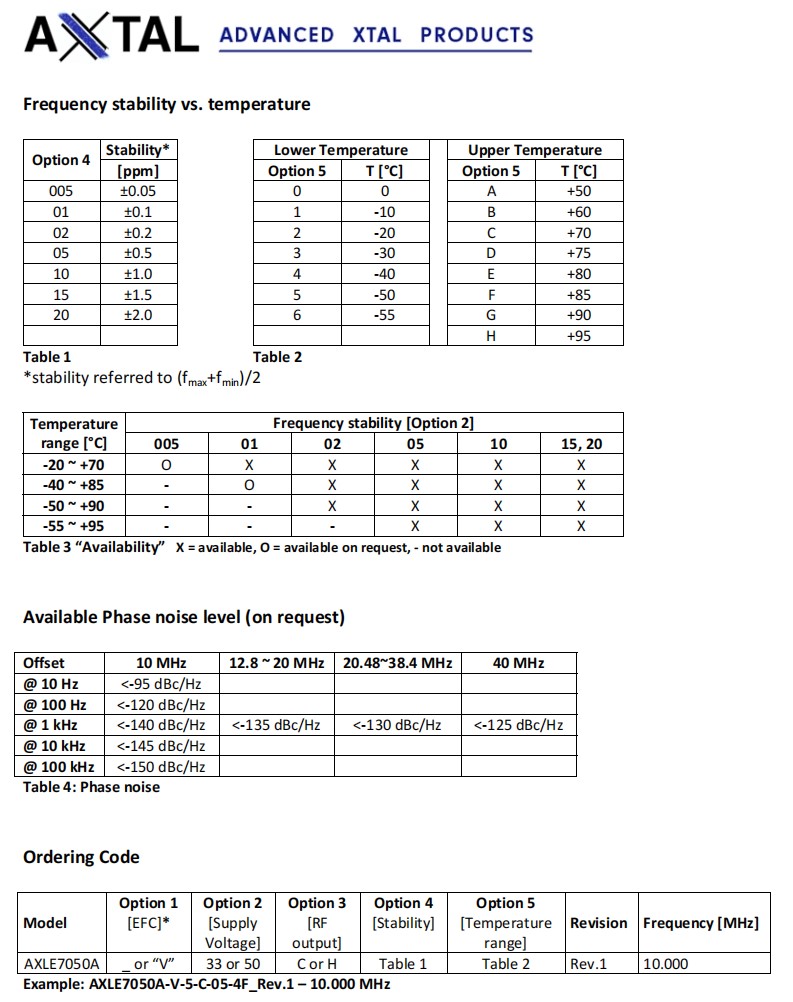

± 0.05 to ± 2.0 See tables 1 ~ 3
ppm
Option 4 & 5
vs. supply voltage variation
±0.1
ppm
VS ±5 %
vs. load change
±0.2
ppm
Load ±5 %
Long term (aging) 1st year
±1
ppm
@+40°C Note 3
Frequency adjustment range
Electronic Frequency Control (EFC)
±5
±12
ppm
Option 1 = “V”
EFC voltage VC
0.5
1.5
2.5
V
EFC slope (?f / ?VC)
Positive
EFC input impedance
100
RF output
Signal waveform
Clipped Sine Wave
Option 3 = “C”
Option 3 = “H”
HCMOS
Load
10 kΩ || 10 pF
Option 3 = “C”
Option 3 = “H”
15 pF
Amplitude (peak-peak)
0.8
V
Option 3 = “C”
VOL
0.4
V
Option 3 = “H”
VOH
2.4
V
Duty cycle
45
55
%
Rise/fall time
6
ns
Phase noise @ 25°C
dBc/Hz
See table 4
RMS Jitter (integrated)
Supply voltage VS
3.15
3.3
3.45
V
Option 2 = “33”
Option 2 = “50”
4.75
5
5.25
V
Current consumption
6
mA
Enclosure (see drawing) (LxWxH)
mm
See drawing
Weight
3
g
Packing
Tape & Reel
IEC 60286-3
AXLE7050A‐V‐5‐C‐05‐4F-24.000MHz,7050mm,AXTAL振荡器, 尺寸图
