QANTEK晶振,贴片晶振,QC4晶振

频率:3.200 to 70.000MHz

尺寸:13.2*4.9mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

QANTEK晶振,贴片晶振,QC4晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
         QANTEK的商业模式是通过在初始设计,原型设计和制造流程中为其提供帮助,与客户发展紧密的长期关系。我们的供应渠道组织高效实用。所有的销售,工程和管理职能都在Ft。美国佛罗里达州劳德代尔市。亚洲,欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一。所有北美(包括加拿大)和南美的货物都由我们的Ft处理。除非客户另有要求,否则佛罗里达州劳德代尔设施。销售代表和分销商战略性地位于世界各地,并提供本地技术和谐振器产品支持。
          石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.QC4晶振,49S型假贴片晶振,四脚焊接普通无源晶振

QANTEK晶振

单位

QC4晶振

石英晶振基本条件

标准频率

f_nom

3.200 to 70.000MHz

标准频率

储存温度

T_stg

-55 to +125°C

裸存

工作温度

T_use

 -40 to +85ºC

标准温度

激励功率

DL

1.0mW max.


频率公差

f_— l

±10 to ±30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 to ±30ppm

超出标准的规格请联系我们.

负载电容

CL

10 to 32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

QC4晶振,49S型假贴片晶振,四脚焊接普通无源晶振

注意事项

清洗
         关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.
撞击
         虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.QC4晶振,49S型假贴片晶振,四脚焊接普通无源晶振
SMD产品
         SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.QANTEK晶振,贴片晶振,QC4晶振

QANTEK晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、高可靠性SMD晶振,普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
        QANTEK晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,4脚插件谐振器,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.QANTEK晶振,贴片晶振,QC4晶振
         我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、49S假贴片晶振,有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.QC4晶振,49S型假贴片晶振,四脚焊接普通无源晶振

联系统一电子

服务热线:0755-2783-7683

手机联系:136-3164-7825

Q Q联系:761385328

邮 箱:tongyidz@163.com

地 址:深圳市宝安区西乡镇南区新一村2栋

采购:QANTEK晶振,贴片晶振,QC4晶振

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

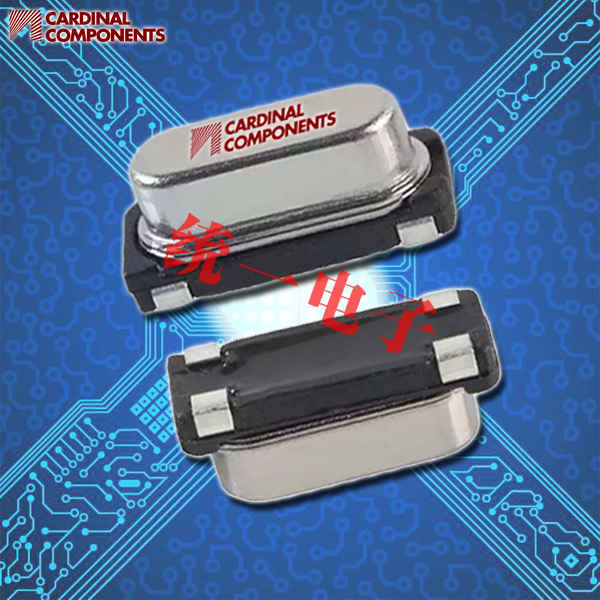

Cardinal晶振,贴片晶振,CX406晶振
Cardinal晶振,贴片晶振,CX406晶振
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.

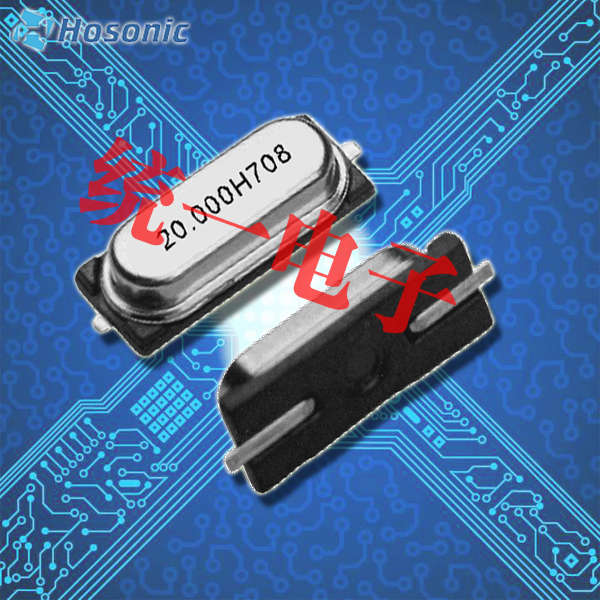

鸿星晶振,贴片晶振,HC-49SM晶振,谐振器
