Cardinal晶振,贴片晶振,CX406晶振

频率：3.686400 ~ 64.000 MHz

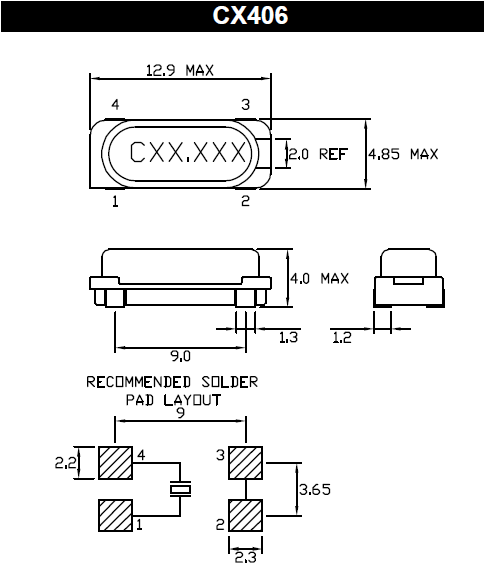

尺寸：12.9*4.86mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.

订购热线：0755-2783-7683

Cardinal晶振,贴片晶振,CX406晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
通过ISO-9001：2008认证，Cardinal致力于为我们的客户提供最优质的压控晶振产品，技术支持和卓越的服务。我们的工程人员可以回答您的问题，并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划，例如JIT和订单备货，因此消除了供应问题。
石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.CX406晶振,49S型四脚贴片晶振,无源金属壳谐振器

Cardinal晶振	单位	CX406晶振	石英晶振基本条件
标准频率	f_nom	3.686400 ~ 64.000 MHz	标准频率
储存温度	T_stg	-55º to + 125º C	裸存
工作温度	T_use	-10ºC ~ +60ºC	标准温度
激励功率	DL	1.0 mW Max
频率公差	f_— l	± 50 ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	± 50 ppm	超出标准的规格请联系我们.
负载电容	CL	18 pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

CX406晶振,49S型四脚贴片晶振,无源金属壳谐振器

注意事项

存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.CX406晶振,49S型四脚贴片晶振,无源金属壳谐振器
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Cardinal晶振,贴片晶振,CX406晶振

Cardinal晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. 与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强大尺寸四脚金属面晶振产品化学物质管理.
严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的无源49S晶振材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.CX406晶振,49S型四脚贴片晶振,无源金属壳谐振器
重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强49S型贴片晶体污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.Cardinal晶振,贴片晶振,CX406晶振
