Renesas低抖动晶振,XUM516156.250000I,光纤通讯6G晶振

频率：156.250MHz

尺寸：5.0x3.2mm

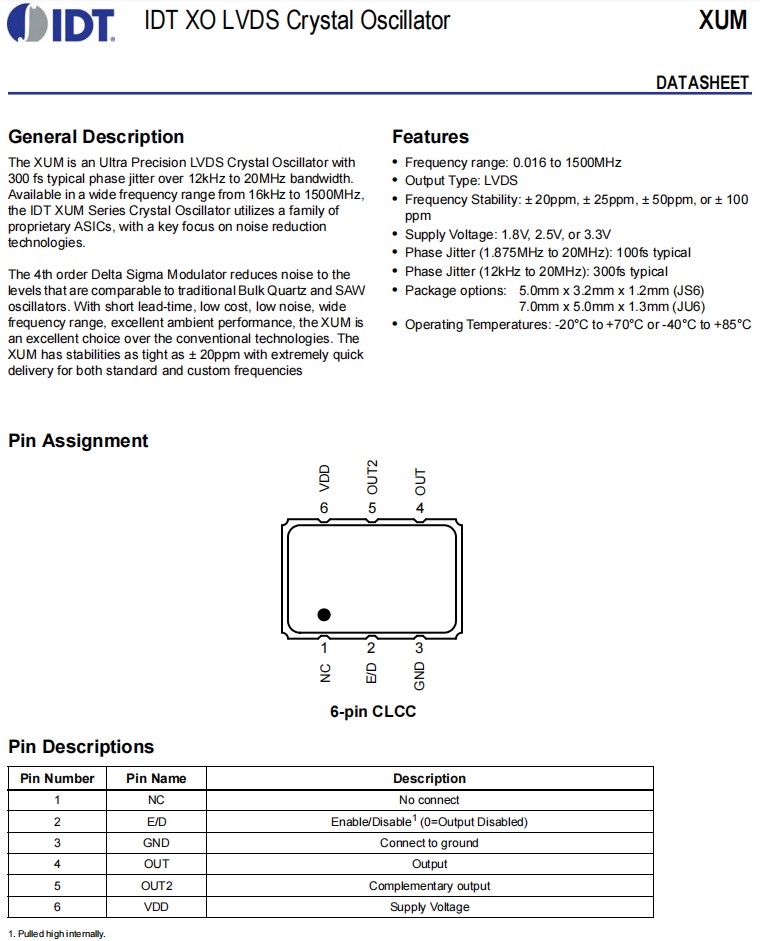

Renesas低抖动晶振,XUM516156.250000I,光纤通讯6G晶振，进口晶振，Renesas瑞萨电子晶振，XUM系列，编码为：XUM516156.250000I，频率为：156.250MHz，小体积晶振尺寸：5.0x3.2mm，六脚贴片晶振，有源晶振，石英晶体振荡器。XUM是一种超精密LVDS差分晶体振荡器，具有300 fs到20MHz带宽超过12 kHz的典型相位抖动。IDT XUM系列晶体振荡器的频率范围从16 kHz到1500MHz，采用了一系列专有的asic芯片，重点关注降噪技术。四阶西格玛调制器将噪声降低到可与传统的大块石英和锯纹波振荡器相媲美的水平。XUM有源晶振具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XUM系列的稳定性高达± 20ppm，具有非常快的标准和自定义频率传输。应用于：移动通讯设备，无线网络，蓝牙模块，物联网，路由器，交换机，以太网，高速计算机，光纤通信，数字通信系统，雷达，测量仪器，频率合成器等。

订购热线：0755-2783-7683

Renesas低抖动晶振,XUM516156.250000I,光纤通讯6G晶振 参数表

Parameter

Symbol

Condition

Min

Typ

Max

Units

Output Frequency Range

FOUTR

156.25

MHz

Frequency Stability

Temperature = -20°C to +70°C

±20

±100

ppm

Temperature = -40°C to +85°C

±25

±100

ppm

Aging(1st year)

Ta = 25°C

±3

Aging (10 years)

Ta = 25°C

±10

Output Load

Differential

100

Ohms

Start-up Time

TST

Output valid time after VDD meets
minimum specified level

Output Rise Time

20% to 80% VPP

275

380

Output Fall Time

80% to 20% VPP

275

380

Output Clock Duty Cycle

TDTCY

@ 50% VPP

Output Enable/ Disable Time

TOE

100

Period Jitter, RMS

J PER

Frequency = 156.25MHz

3.5

psec

Random Jitter

Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)

0.9

1.5

psec

Deterministic Jitter

psec

Total Jitter

psec

Phase Jitter (12kHz – 20MHz)

φJITTER

@25°C & 3.3V

300

400

fsec

Phase Noise Performance
Frequency = 156.25 MHz

φNOISE

100Hz of Carrier

-97

dBc/Hz

1kHz of Carrier

-112

dBc/Hz

10kHz of Carrier

-122

dBc/Hz

100kHz of Carrier

-131

dBc/Hz

1MHz of Carrier

-146

dBc/Hz

10MHz of Carrier

-153

dBc/Hz

Output Frequency (Standards)

F OUT

100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz，(Contact IDT for additional frequencies)

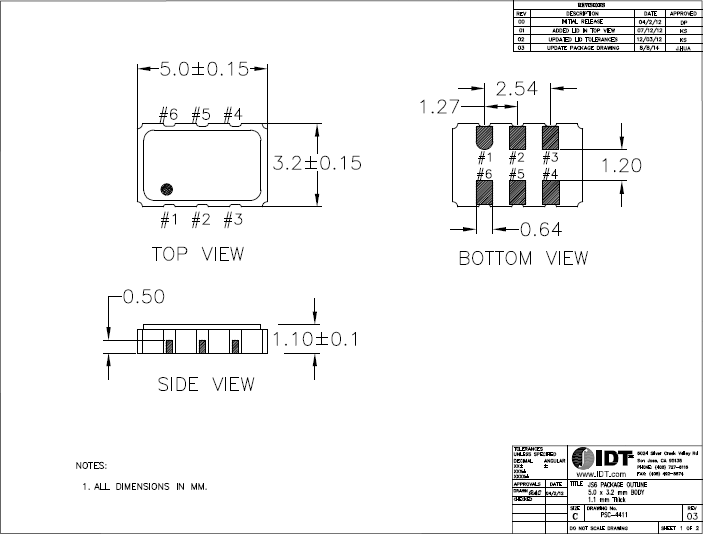

Renesas低抖动晶振,XUM516156.250000I,光纤通讯6G晶振 尺寸图

Renesas低抖动晶振,XUM516156.250000I,光纤通讯6G晶振

产品特点：
频率范围：0.016至1500MHz
输出类型：LVDS贴片石英晶振
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0mm x 3.2mm x 1.2mm（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C

晶振编码	品牌	描述	系列	频率
XUM520125.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	125 MHz
XUM736400.000000I	Renesas晶振	XTAL OSC XO 400.0000MHZ LVDS SMD	XUM	400 MHz
XUM728248.675000X	Renesas晶振	XTAL OSC XO 248.6750MHZ LVDS SMD	XUM	248.675 MHz
XUM728250.075000X	Renesas晶振	XTAL OSC XO 250.0750MHZ LVDS SMD	XUM	250.075 MHz
XUM728249.375000X	Renesas晶振	XTAL OSC XO 249.3750MHZ LVDS SMD	XUM	249.375 MHz
XUM728250.000000X	Renesas晶振	XTAL OSC XO 250.0000MHZ LVDS SMD	XUM	250 MHz
XUM516156.250000I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XUM	156.25 MHz
XUM516100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUM	100 MHz
XUM516100.000000I8	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUM	100 MHz
XUM716125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUM	125 MHz
XUM726100.040000I8	Renesas晶振	XTAL OSC XO 100.0400MHZ LVDS SMD	XUM	100.04 MHz
XUM516090.000000I	Renesas晶振	XTAL OSC XO 90.0000MHZ LVDS SMD	XUM	90 MHz
XUM735266.000000I	Renesas晶振	XTAL OSC XO 266.0000MHZ LVDS SMD	XUM	266 MHz
XUM526090.000000I	Renesas晶振	XTAL OSC XO 90.0000MHZ LVDS SMD	XUM	90 MHz
XUM715125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUM	125 MHz
XUM726040.000000I	Renesas晶振	XTAL OSC XO 40.0000MHZ LVDS SMD	XUM	40 MHz
XUM718100.000000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	100 MHz
XUM536097.875000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	97.875 MHz
XUM735156.250000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	156.25 MHz
XUM536027.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	27 MHz
XUM720C25.000000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	1.225 GHz
XUM720B00.000000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	1.1 GHz
XUM518108.000000X	Renesas晶振	MULTIMKT-TIMING石英晶体振荡器	XUM	108 MHz
XUM515156.250000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	156.25 MHz
XUM536125.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	125 MHz
XUM738322.265625I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	322.265625 MHz
XUM520C00.000000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	1.2 GHz
XUM526156.250000I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XUM	156.25 MHz
XUM735125.000000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	125 MHz
XUM736100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUM	100 MHz
XUM736644.500000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	644.5 MHz
XUM728338.000000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	338 MHz
XUM718322.265625X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	322.265625 MHz
XUM736322.273681I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	322.273681 MHz
XUM726C00.000000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	1.2 GHz
XUM726B00.000000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	1.1 GHz
XUM726100.040000I	Renesas晶振	XTAL OSC XO 100.0400MHZ LVDS SMD	XUM	100.04 MHz
XUM720B00.000000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	1.1 GHz
XUM728233.333333X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	233.333333 MHz
XUM536148.500000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	148.5 MHz
XUM536295.488000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	295.488 MHz
XUM738156.250000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	156.25 MHz
XUM536300.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	300 MHz
XUM526300.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	300 MHz
XUM726156.250000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	156.25 MHz
XUM738148.351000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	148.351 MHz
XUM535270.000000K	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	270 MHz
XUM526148.500000I	Renesas晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	XUM	148.5 MHz
XUM518150.000000X	Renesas晶振	MULTIMKT-TIMING	XUM	150 MHz
XUM718233.333333X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	233.333333 MHz
XUM718200.000000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	200 MHz
XUM526148.351650I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	148.35165 MHz
XUM738148.500000X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	148.5 MHz
XUM538148.500000X	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	148.5 MHz
XUM516300.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	300 MHz
XUM536148.351600I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	148.3516 MHz
XUM526148.351651I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	148.351651 MHz
XUM736022.273681I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	22.273681 MHz
XUM726125.000000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	125 MHz
XUM738022.273681X	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	22.273681 MHz
XUM516200.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	200 MHz
XUM526187.500000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	187.5 MHz
XUM526200.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	200 MHz
XUM516072.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	72 MHz
XUM526125.000000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	125 MHz
XUM535156.250000I	Renesas晶振	CLCC 5.00X3.20X1.10 MM, 2.54MM P	XUM	156.25 MHz
XUM725050.000000I	Renesas晶振	CLCC 7.00X5.00X1.30 MM, 2.54MM P	XUM	50 MHz
