由于晶体振荡器具有良好的稳定性，因此广泛应用于通信、测量、时钟、控制设备等需要高精度频率输出的领域。随着对频率稳定度的要求越来越严格，很多情况下选择购买振荡器比购买晶振更好，因为只给石英晶体振荡器提供电源电压就可以很容易地获得高稳定度的频率输出。这里我们想提一下，晶振指的是晶体单元和带反馈电路的放大器的组合单元。

晶体振荡器的主要类型

1.通用晶体振荡器

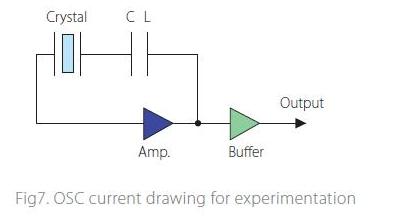

基本上，这种类型的振荡器由晶体单元和操作晶体单元的反馈放大器组成。不同的应用对应不同的输出波形。

2.压控晶体振荡器=VCXO

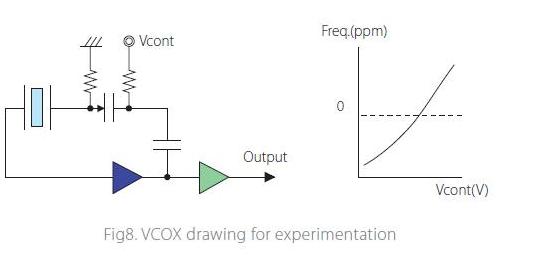

VCXO是利用外部控制电压，在普通晶体振荡器上增加输出频率可调控制功能的振荡器。

3.温度补偿晶体振荡器，TCXO，VC-TCXO

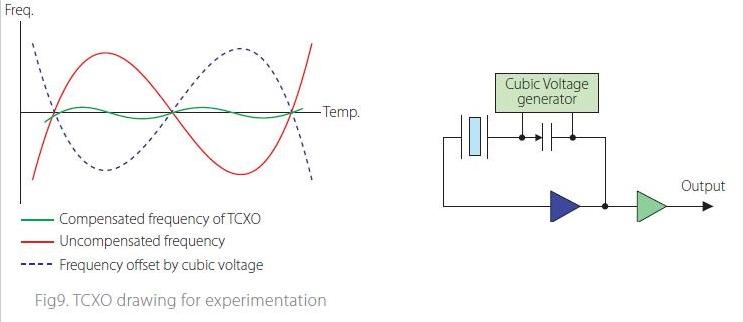

影响频率稳定性的最大因素是温度特性。借助于温度补偿电路，这种类型的振荡器实现了比晶体单元更高的温度特性稳定性。由于应用了指定的温度补偿电压，TCXO晶振可以输出相对于环境温度更稳定的频率。主要应用于移动通信设备频率合成器的标准振荡器。PDC(个人数字蜂窝)、GSM(全球移动通信系统)、GPS(全球定位系统)等要求频率具有最大+/-2.5ppm的高温稳定性。仅用AT切割晶体单元不能满足这样的要求。此外，不同晶体单元的温度特性也有细微的差别。因此，需要用温度补偿电路进行补偿，以获得高温度稳定性的频率。

应用:数字电视调谐器(SCV- 3225尺寸)

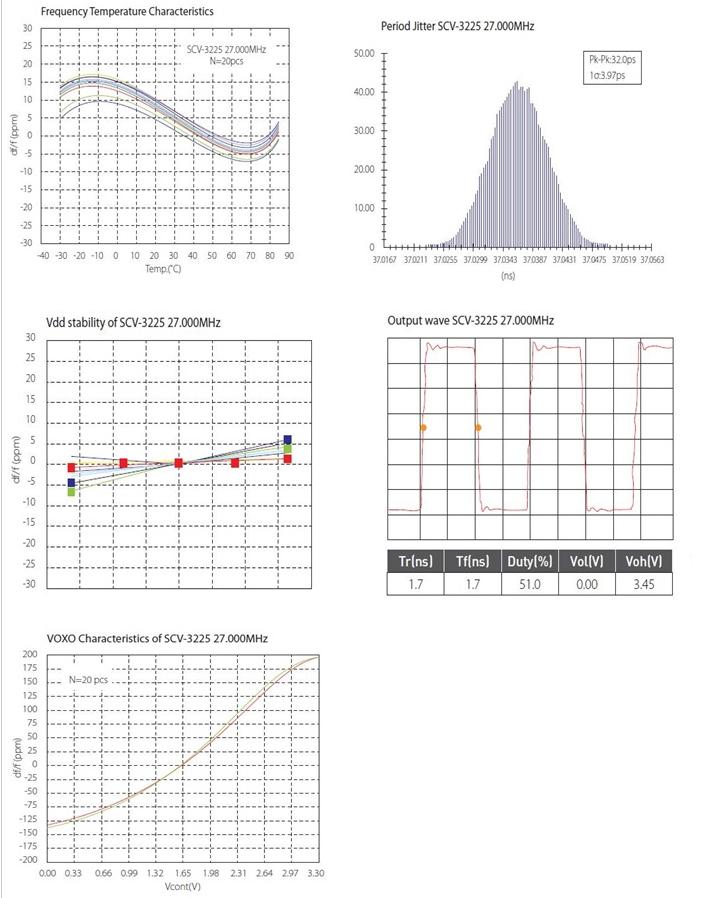

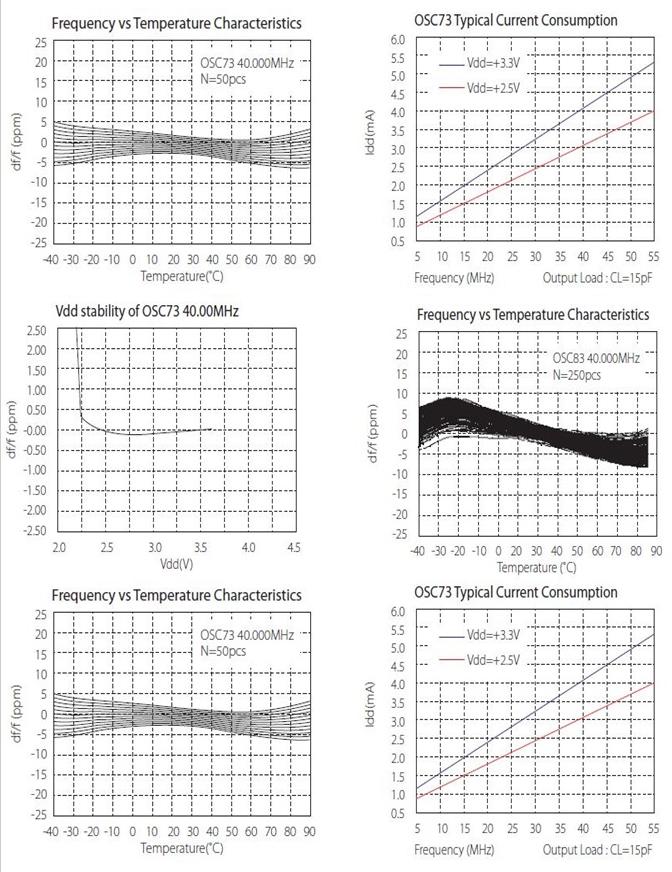

例如:SCV- 3225 27MHz特性如下图所示

应用:GPS(5032尺寸TCXO)

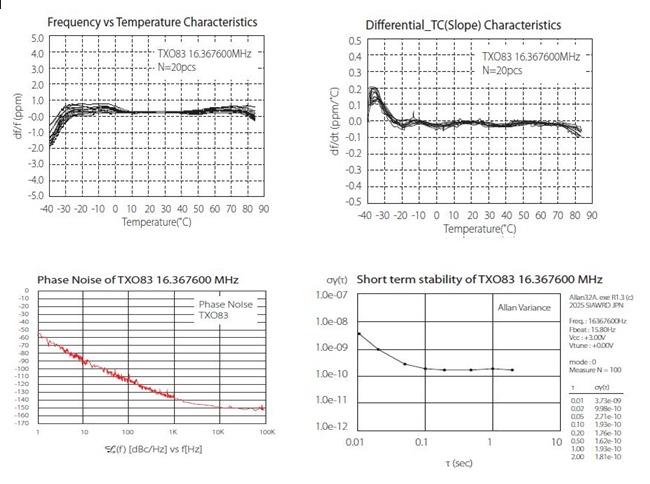

TXO83 16.367600MHz，如下图所示

应用:PDC(3225尺寸VC-TCXO)

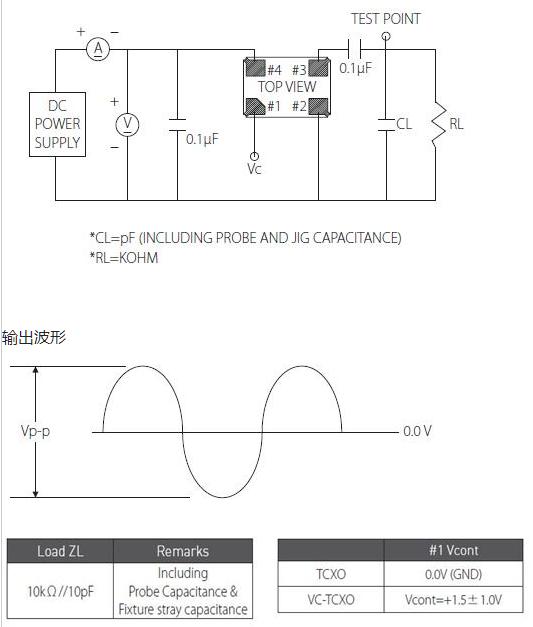

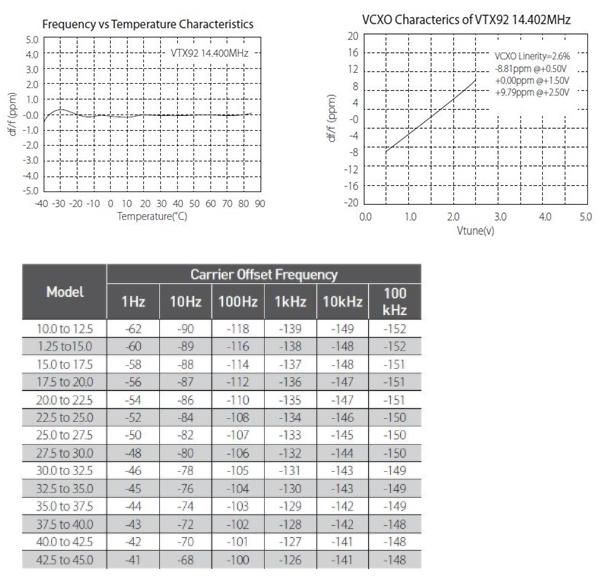

TXO92 14.400MHz，如下图所示

应用:无线局域网/高精度5ppm

OSC73 5032尺寸(CMOS输出)如下图所示

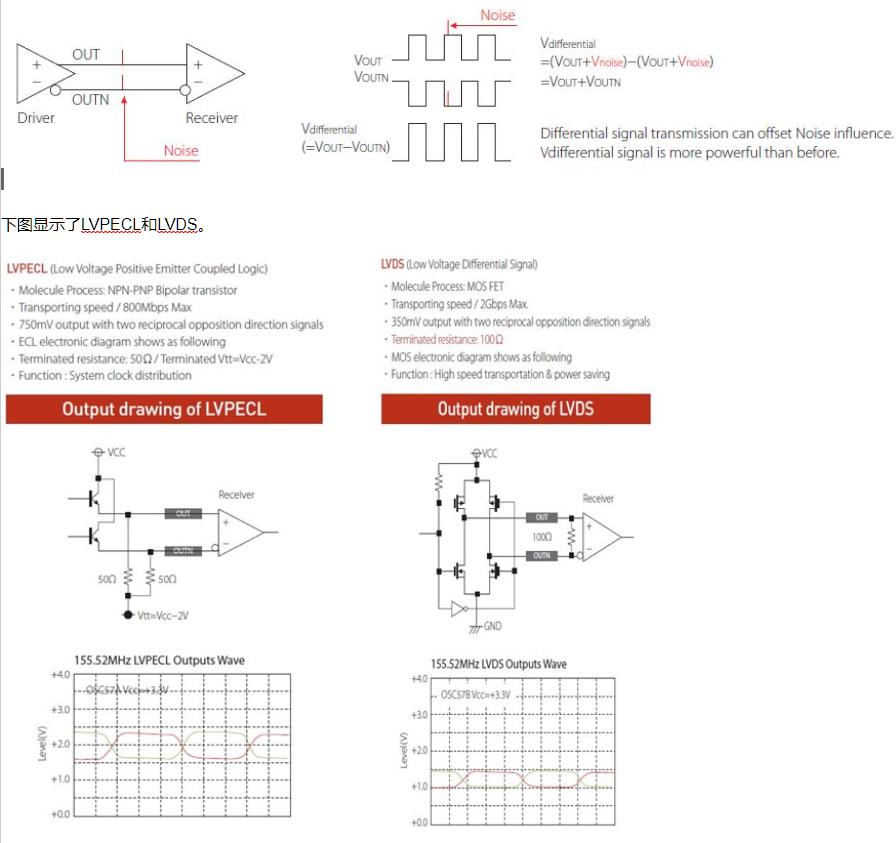

差分信号传输可以降低噪声影响。

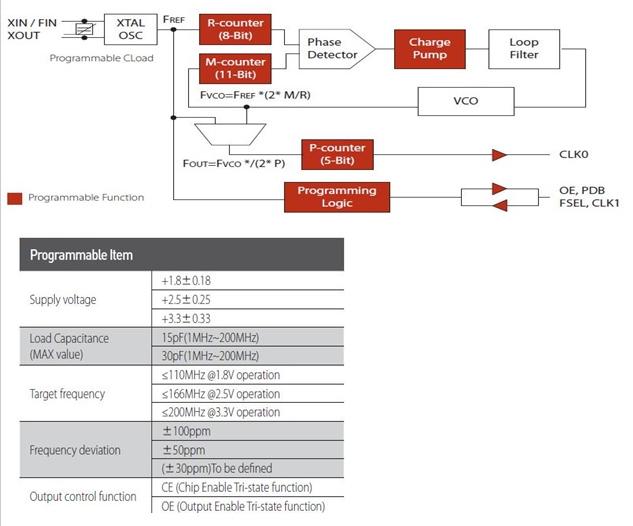

SPO-7050B、SPO-5032B可编程振荡器框图

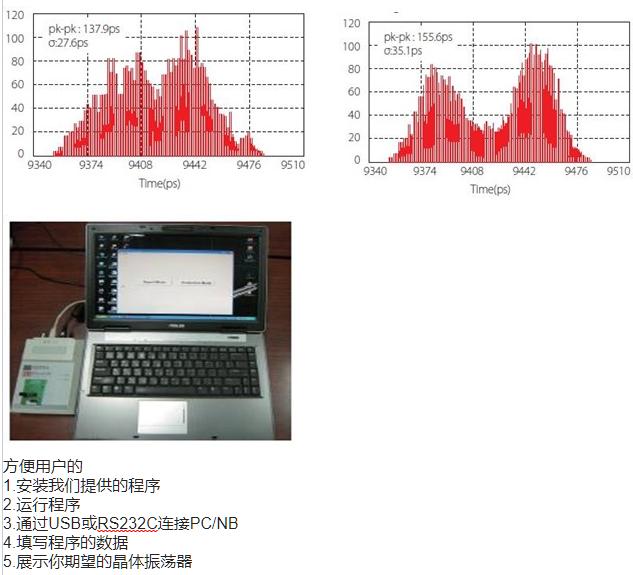

比较(抖动)示例:106.25MHz

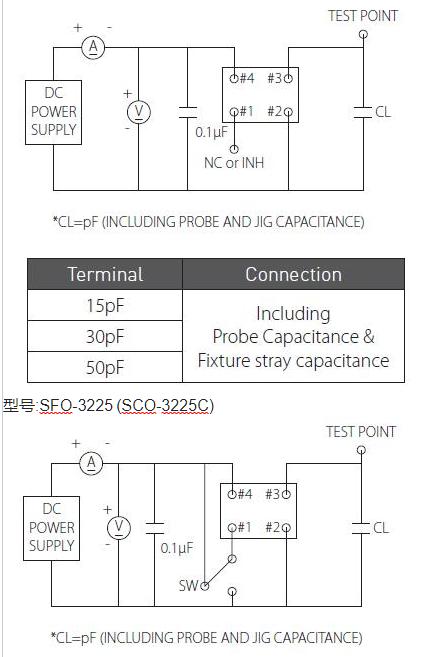

CMOS输出的OSCs测试电路

石英晶振型号:OSC52，OSC71，OSC73，OSC81，STO 3225 b，SHO 3225，SCO 2520，SCO 2016。

型号:SFO-3225 (SCO-3225C)

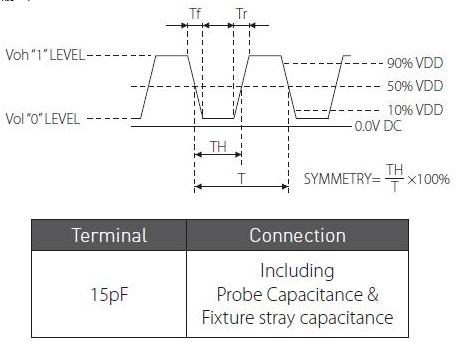

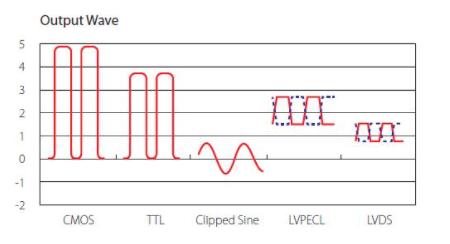

输出波形

型号:VCX91，VCX92，VCX95，SCV-3225

输出波形

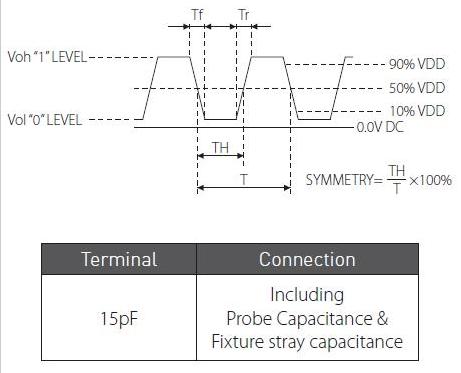

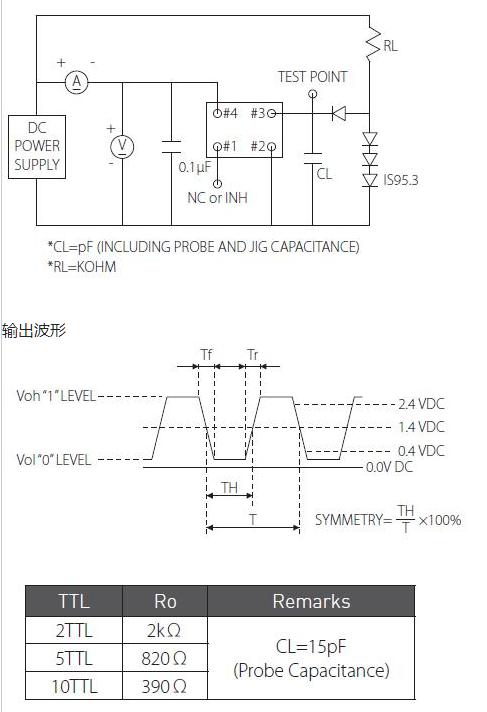

TTL输出的OSCs测试电路

型号:OSC52，OSC71

输出波形

LVPECL   型号:OSC57A

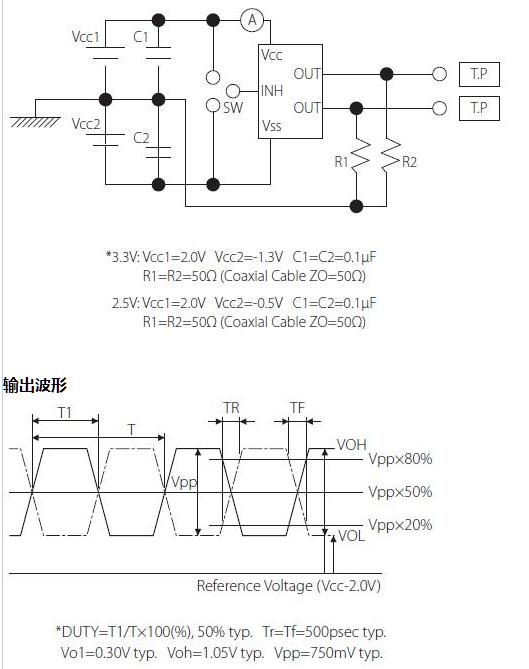

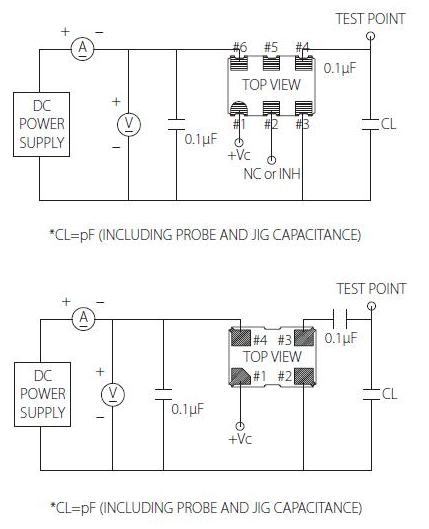

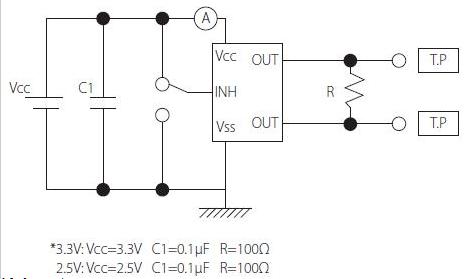

LVDS差分输出测试电路

LVDS    型号:OSC57B

输出波形
