爱普生晶振,TCXO晶振,TG-5006CJ晶振,X1G0041310004晶振

频率:13-52MHz

尺寸:2.0*1.6mm

2016mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

            爱普生晶振,温补晶,TG-5006CJ晶振,X1G0041310004晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

            超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

项目

符号

规格说明

条件

输出频率范围

f0

13-52 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.7-5.5 V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +90

裸存

工作温度

T_use

G: -30 to +85

请联系我们查看更多资料http://www.tydz99.com

H: -40 to +105


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

10 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年


爱普生温补晶振编码列表:

Product Number Model Frequency LxWxH Output Wave F.Tol@25°C Ope Temperature Freq/Temp I [Max] Freq. Control 25°C Aging
X1G0051510106 TG2520SBN 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-0.5ppm
X1G0051510107 TG2520SBN 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.3 to 1.5V +/-0.5ppm
X1G0051510108 TG2520SBN 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.4 to 2.4V +/-0.5ppm
X1G0051510109 TG2520SBN 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.5 to 2.5V +/-0.5ppm
X1G0051510110 TG2520SBN 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.65 to 2.65V +/-0.5ppm
X1G0051510121 TG2520SBN 40.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.8 mA +/-0.5ppm
X1G0051510122 TG2520SBN 40.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.8 mA +/-8.0 to +/-12.0 Vc=0.3 to 1.5V +/-0.5ppm
X1G0051510123 TG2520SBN 40.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.8 mA +/-8.0 to +/-12.0 Vc=0.4 to 2.4V +/-0.5ppm
X1G0051510124 TG2520SBN 40.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.8 mA +/-8.0 to +/-12.0 Vc=0.5 to 2.5V +/-0.5ppm

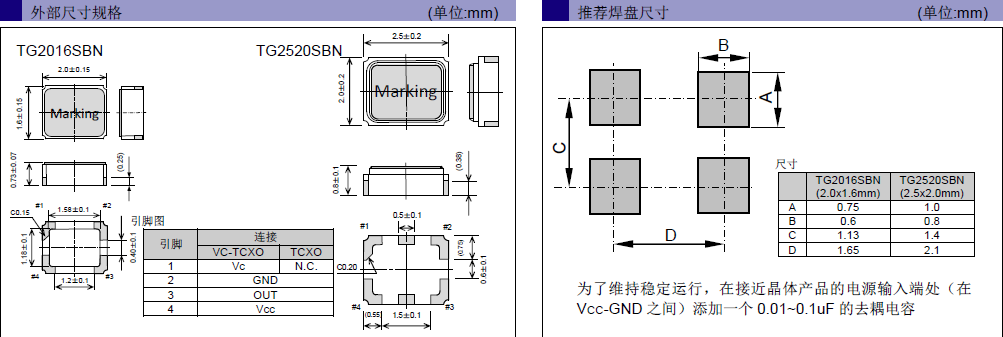

TG2016SBN TG2520SBN

爱普生温补晶振产品列表:

TG2016 TG2520 TG-5006CJ

            大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振?有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间。

            其实有源晶振在细分的情况下又能分成压控振荡器(VCXO)以及温补晶振(TCXO)这两者又可以合并为压控温补晶振(VC-TCXO),压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点。

            那么温补晶振(TCXO)又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢?其实原理跟压控振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压。温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号。

爱普生晶振,温补晶振,TG-5006CJ晶振,X1G0041310004晶振

爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,四脚SMD贴片晶振把降低 环境负荷作为一种顾客价值提供给顾客。

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品;并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。

爱普生株式会社EPSON晶振不仅遵守超小型温补晶振与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。

爱普生晶振,X1G0041310004晶振,温补晶振,TG-5006CJ晶振
