爱普生晶振,TCXO晶振,TG-5035CG晶振,X1G0038510014晶振
频率：10-52MHz
尺寸：2.5*2.0mm
2520mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的有源晶振选择,符合RoHS/无铅.
爱普生晶振,温补晶振,TG-5035CG晶振,X1G0038510014晶振.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅. 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英有源晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
项目
符号
规格说明
条件
输出频率范围
f0
10-52 MHz
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
1.7-3.3 V
请联系我们以了解更多相关信息
储存温度
T_stg
-40℃ to +85℃
裸存
工作温度
T_use
G: -30℃ to +85℃
请联系我们查看更多资料http://www.tydz99.com
H: -40℃ to +105℃
频率稳定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
无负载条件、最大工作频率
待机电流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 极, L_CMOS≦15 pF
输出电压
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
输出负载条件
L_CMOS
10 pF Max.
输入电压
VIH
80% VCC Max.
ST 终端
VIL
20 % VCC Max.
上升/下降时间
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间
t_str
3 ms Max.
t=0 at 90 %
频率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
爱普生温补晶振编码列表：
Product Number
|
Model
|
Frequency
|
LxWxH
|
Output Wave
|
F.Tol@25°C
|
Ope Temperature
|
Freq/Temp
|
I [Max]
|
Freq. Control
|
25°C Aging
|
| X1G0038510014 | TG-5035CG | 16.369000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510016 | TG-5035CG | 16.368000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510032 | TG-5035CG | 24.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-2.20 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510039 | TG-5035CG | 32.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-1.0 ppm | -10 to +55 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-6ppm | |
| X1G0038510042 | TG-5035CG | 40.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-1ppm | |
| X1G0038510043 | TG-5035CG | 38.400000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-1.5 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.8 mA | +/- 5 to +/- 12 Vc = 0.9V +/- 0.6V | +/-1ppm |
| X1G0038510049 | TG-5035CG | 16.369000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm |

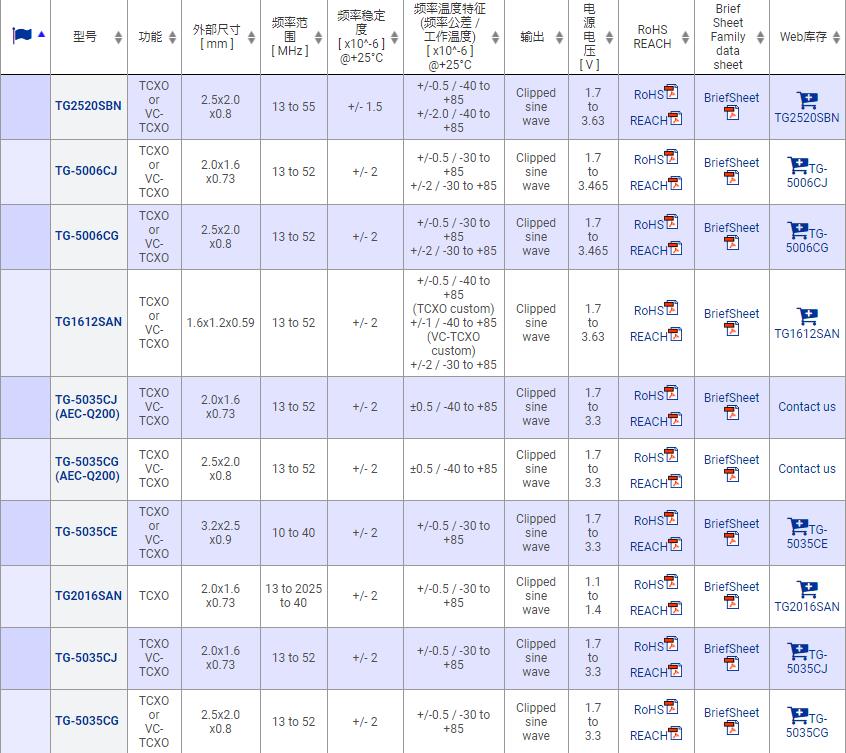

爱普生温补晶振产品列表：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
爱普生晶振,温补晶振,TG-5035CG晶振,X1G0038510014晶振
爱普生精工晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 日产进口2520振荡器环境影响评价法用于调查32.768K,时钟晶体,压电石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)
对应无卤素,燃烧高浓度、2520低频温补晶振包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴、氯 系列的阻燃材料的产品称为“无卤素产品”,石英晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.
爱普生晶振,X1G0038510014晶振,温补晶振,TG-5035CG晶振
