EPSON晶振FC1610AN,X1A000121000800无源谐振器
频率：32.768KHZ
尺寸：1.6*1.0mm
EPSON晶振FC1610AN,X1A000121000800无源谐振器是一款1610mm贴片型的音叉晶体谐振器,32.768K时钟晶体,爱普生晶振以32.768KHZ晶振而出名,目前爱普生品牌遍布全世界,而千赫兹的压电石英晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体。
编码X1A000121000500具有小型,薄型,轻型的贴片表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥贴片晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.
EPSON晶振FC1610AN,X1A000121000800无源谐振器是一款1610mm贴片型的音叉晶体谐振器,32.768K时钟晶体,爱普生晶振以32.768KHZ晶振而出名,目前爱普生品牌遍布全世界,而千赫兹的压电石英晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体。
编码X1A000121000500具有小型,薄型,轻型的贴片表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥贴片晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.
X1A000121000800晶振参数表
| 项目 | 符号 | 规格说明 | 条件 |
|---|---|---|---|
| 额定频率范围 | f_nom | 32.768kHz | |
| 储存温度 | T_stg | -55°C ~ +125°C | 裸存 |
| 工作温度 | T_use | -40°C ~ +85°C | |
| 激励功率 | DL |
0.1µW Typ. (0.5µW Max.) |
|
|
频率公差 （标准） |
f_tol |
± 20 × 10-6, |
+25°C,DL=0.1µW |
| 拐点温度 | Ti | +25°C ±5°C | |
| 频率温度系数 | B | -0.04 × 10-6/ °C2 Max. | |
| 负载电容 | CL | 9pF, 12.5pF | 可指定 |
|
串联电阻 （ESR） |
R1 | 90kΩ Max. | |
| 串联电容 | C1 | 6.0fF Typ. | |
| 分路电容 | C0 | 1.2pF Typ. | |
| 频率老化 | f_age | ±3 ×10-6 / year Max. | +25°C,第一年 |

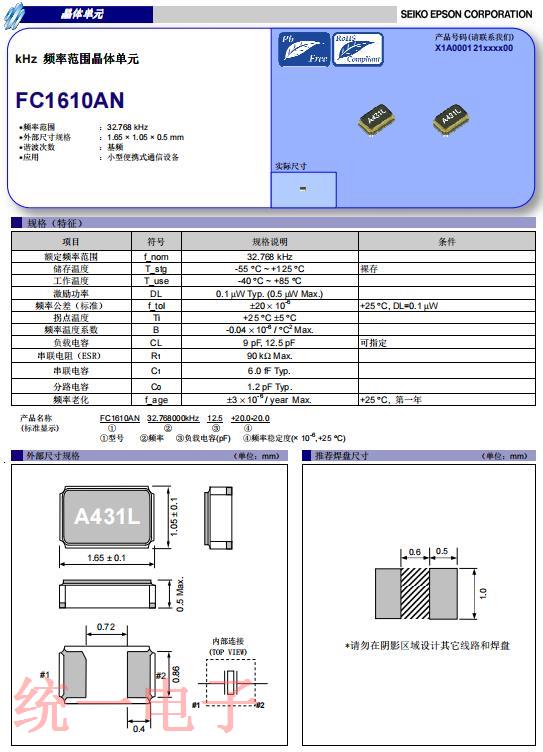

EPSON晶振FC1610AN,X1A000121000800无源谐振器 尺寸图
X1A000121000800晶振 使用注意事项
粘合剂
请勿使用可能导致32.768K晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.) EPSON晶振FC1610AN,X1A000121000800无源谐振器
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.EPSON晶振FC1610AN,X1A000121000800无源谐振器
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.
| 爱普生晶振编码 | LxWxH/尺寸 | Model/型号 | Frequency/频率 | CL Value/负载 | Freq.tol./频率 @+25°C | Oper. Temper. Range/工作温度 |
| X1A000121000800 | 1.65 x 1.05 x 0.5 mm | FC1610AN | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000121000500 | 1.65 x 1.05 x 0.5 mm | FC1610AN | 32.768kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000121000600 | 1.65 x 1.05 x 0.5 mm | FC1610AN | 32.768kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000121000700 | 1.65 x 1.05 x 0.5 mm | FC1610AN | 32.768kHz | 15 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000121001100 | 1.65 x 1.05 x 0.5 mm | FC1610AN晶振 | 32.768kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000121001200 | 1.65 x 1.05 x 0.5 mm | FC1610AN | 32.768kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000121001300 | 1.65 x 1.05 x 0.5 mm | FC1610AN | 32.768kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000121001400 | 1.65 x 1.05 x 0.5 mm | FC1610AN | 32.768kHz | 7 pF | -10.0/+20.0 ppm | -40 to +85 °C |
爱普生公司环保基本理念：
1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。
2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。
3.有效利用资源和能源，认识到资源和能源的有限性，努力进行有效利用。
4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。
5.推进环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。
6.建立环境管理系统，充分运用环境管理系统，设定环境目的和目标，定期修正，不断改善，努力预防环境污染。
环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。EPSON晶振FC1610AN,X1A000121000800无源谐振器
完全符合ISO14001环境管理体系国际标准的要求，体现了一个适合、三个承诺和一个框架：
建造美丽家园——适合于我公司的生产活动、环保晶振产品以及服务过程的性质。规模与环境影响；
持续改进——持续改进环境绩效和环境管理体系的承诺；
减少污染，节能降耗——污染预防的承诺；
依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；
“减少污染，节能降耗，建造美丽家园；依法治理，持续改进，净化一片蓝天”提供了建立和评审环境目标和指标的框架。
