TXC晶振,贴片晶振,7J晶振

频率：1-170MHZ

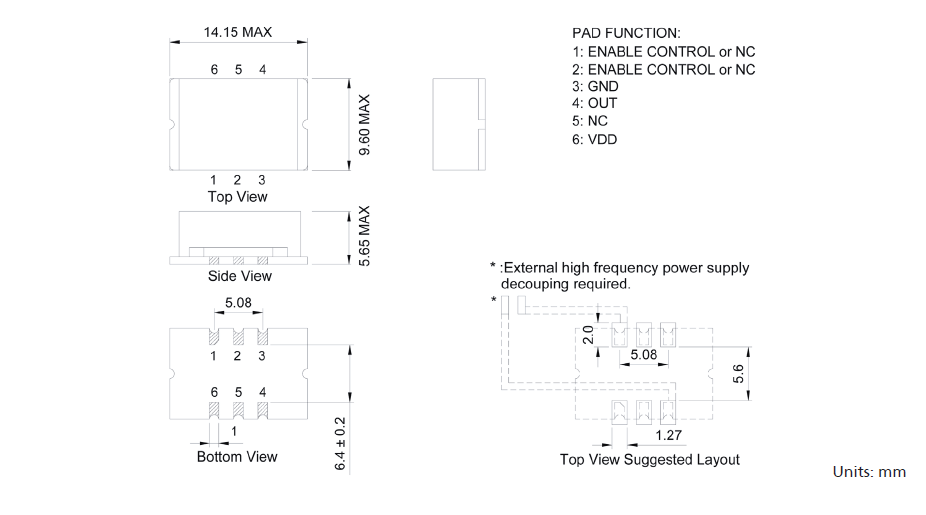

尺寸：14.0*9.0mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-2783-7683

TXC晶振,贴片晶振,7J晶振.14.0*9.0mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振真空封装技术：高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

TXC晶振	单位	晶振参数	石英晶振基本条件
标准频率	f_nom	1-170MHZ	标准频率
储存温度	T_stg	-40~+85℃	裸存
工作温度	T_use	-10~+70℃	标准温度
激励功率	DL	1~200μW(50μW标准)
频率公差	f_— l	±10 ×10−6 ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±10 ×10−6	超出标准的规格请联系我们.
负载电容	CL	8pF,10pF,12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

低损耗晶振,石英水晶振子,7J晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将有源晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

TXC晶技晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

TXC晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.

TXC晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

TXC晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器,石英晶振生产制造中所产生的污染.TXC晶振,贴片晶振,7J晶振
