泰艺晶振,压控晶振,TW晶振,TWEAALSANF-28.800000晶振

频率:10-40MHZ

尺寸:5.0*3.2mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

泰艺晶振,压控晶振,TW晶振,TWEAALSANF-28.800000晶振,小型表面贴片型SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.

石英晶振的研磨技术:通过对四脚贴片晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等

2

项目

符号

规格说明

条件

输出频率范围

f0

10-40MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3-5.0V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.tydz99.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±0.1 × 10-6



L: ±0.05 × 10-6


功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

泰艺有源晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Type 类型 Frequency 频率 Voltage - Supply电压 Size / Dimension 尺寸 Height - Seated (Max)高度
TWEAALSANF-28.800000 Taitien TW VCTCXO 28.8MHz 2.8 V ~ 3.3 V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)
TWEAALSANF-10.000000 Taitien TW VCTCXO 10MHz 2.8 V ~ 3.3 V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)
TWEAALSANF-24.000000 Taitien TW VCTCXO 24MHz 2.8 V ~ 3.3 V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)
TWEAACJANF-12.800000 Taitien TW VCTCXO 12.8MHz 2.8 V ~ 3.3 V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)
TWCAACSANF-12.800000 Taitien TW VCTCXO 12.8MHz 5V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)
TWCAALJANF-19.200000 Taitien TW VCTCXO 19.2MHz 5V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)
TWEAALSANF-19.200000 Taitien TW VCTCXO 19.2MHz 2.8 V ~ 3.3 V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)
TWETALSANF-20.000000 Taitien TW TCXO 20MHz 2.8 V ~ 3.3 V 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.065" (1.65mm)

3

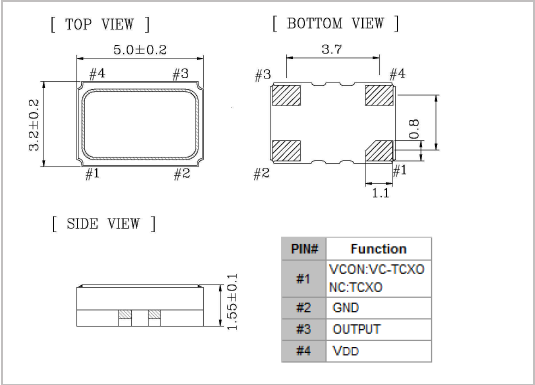

TW 5032

泰艺有源晶振产品列表:

TT TS

注意事项

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。

我们从晶振使用输出无信号开始寻找相关问题。

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。

如果有下列情况发生,贴片晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。

泰艺晶振,压控晶振,TW晶振,TWEAALSANF-28.800000晶振

5

自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展。泰艺晶振电子为了对环境与人类贡献一己之力,导入绿色设计之概念,5032温补晶振致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控振荡器,贴片晶振。我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助。

为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「泰艺晶振电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考,5032石英振荡器并依其要求提供符合规范之样品与规格。原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用。

泰艺晶振,压控晶振,TW晶振,TWEAALSANF-28.800000晶振

6
