5032石英贴片晶振,压控晶体振荡器,TV晶振,TVEBDLSANF-13.000000晶振

当前位置：首页 » 台产晶振 » 泰艺晶振 » 泰艺晶振,压控晶振,TV晶振,TVEBDLSANF-13.000000晶振

prevnext

泰艺晶振,压控晶振,TV晶振,TVEBDLSANF-13.000000晶振

频率：10-40MHZ

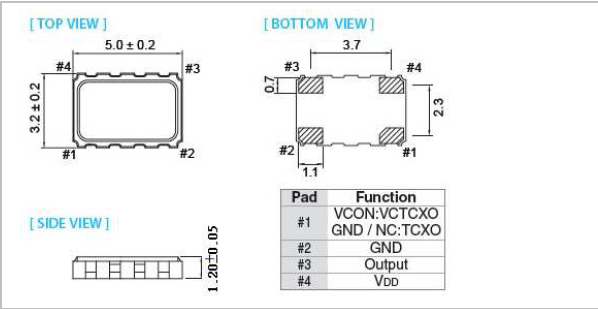

尺寸：5.0*3.2mm

智能手机压电石英晶体,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-2783-7683

泰艺晶振,压控晶振,TV晶振,TVEBDLSANF-13.000000晶振,小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应12.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。

项目	符号	规格说明	条件
输出频率范围	f0	10-40MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	3.3-5.0V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.tydz99.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±0.1 × 10-6
		L: ±2 × 10-6

功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

泰艺有源晶振编码列表：

Manufacturer Part Number原厂代码	Manufacturer品牌	Series型号	Type 类型	Frequency 频率	Voltage - Supply电压	Size / Dimension 尺寸	Height - Seated (Max)高度
TVEBDLSANF-13.000000	Taitien	TV	TCXO	13MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVECDLSANF-30.000000	Taitien	TV	TCXO	30MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVETDCSANF-14.745600	Taitien	TV	TCXO	14.7456MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVETDLSANF-12.288000	Taitien	TV	TCXO	12.288MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVETDLSANF-14.745600	Taitien	TV	TCXO	14.7456MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVETDLSANF-16.385228	Taitien	TV	TCXO	16.385228MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVECCCSANF-19.200000	Taitien	TV	TCXO	19.2MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVECCLSANF-20.000000	Taitien	TV	TCXO	20MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
TVECCLSANF-25.000000	Taitien	TV	TCXO	25MHz	2.8 V ~ 3.3 V	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)

TV 5032

泰艺有源晶振产品列表：

TT TS

注意事项

晶振产品使用每种产品时,请在有源贴片晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

超声波清洗（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 进口晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。

（3）请勿清洗开启式晶振产品（4）对于可清洗5032晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

泰艺晶振,压控晶振,TV晶振,TVEBDLSANF-13.000000晶振

泰艺电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少金属面5032振荡器环境冲击的实质目的.本公司于2002年6月开始推行ISO 14001环境管理系统,持续改善整体环境并有助提高经营绩效,同时强化内外销竞争力与提升公司形象.我们承诺将会持续维护ISO 14001环境管理可能污染环境的因素,善尽社会责任.

泰艺石英晶振公司秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新,强化5032四脚金属面晶振现有体质与创新机制以创造更高的客户价值.面对环境的剧烈变化,泰艺电子坚持塑造一个安心工作的健康职场,创造幸福员工生活,并使用符合环保要求的产品,以及推动许多节能措施,成为一个爱护环境且保护地球的企业.

泰艺晶振,压控晶振,TV晶振,TVEBDLSANF-13.000000晶振
