津绽晶振,贴片晶振,NXE晶振,石英晶体谐振器

频率:3.57~100MHZ

尺寸:12.3*4.8mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

津绽晶振集团广泛用于通信行业的需求,包括为电信、无线和SATCOM以及WiMAX等新兴技术而设计的产品,包括用于电信的Stratum III和IIIE.此外,我们还为全球导航卫星系统(如GPS)提供高精度有源晶振,石英晶体振荡器,温补晶振等.所生产的高精密晶体谐振器、普通晶体振荡器(SPXO)、低噪音压控晶体振荡器(VCXO)、低振动温补晶体振荡器(TCXO)、高稳定恒温晶体振荡器(OCXO)广泛用于一些检测仪器,高端设备仪器,高精密设备等产品中.

NSK津绽晶振集团为确保所生产晶振,贴片晶振的质量,都会经过广泛的电气以及环境测试,确保质量上不会存在错误. 津绽石英科技股份有限公司拥有超过10年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最佳的服务品质.津绽晶振,贴片晶振,NXE晶振,石英晶体谐振器

1

津绽晶振,贴片晶振,NXE晶振,石英晶体谐振器.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.津绽晶振,贴片晶振,NXE晶振,石英晶体谐振器

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

2

津绽晶振

单位

NXE晶振

石英晶振基本条件

标准频率

f_nom

3.57~100MHZ

标准频率

储存温度

T_stg

-40~+85℃

裸存

工作温度

T_use

-20∼+70℃

标准温度

激励功率

DL

1μW~100μW


频率公差

f_— l

±10ppm~ ±100ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10ppm~ ±100ppm

超出标准的规格请联系我们.

负载电容

CL

 6pF~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

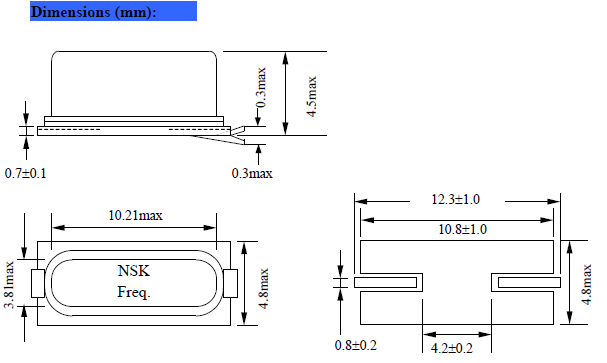

NXE 12.3-4.8

注意事项

理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.津绽晶振,贴片晶振,NXE晶振,石英晶体谐振器

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电石英振子,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.

5

NSK晶振减少49S型SMD晶体污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

NSK津绽晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,49S假贴片晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.津绽晶振,贴片晶振,NXE晶振,石英晶体谐振器

我们将追求在资源利用上的零废物率.矮壳49SMD石英晶振、压电石英晶体、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.

6
