MtronPTI晶振,石英晶振,ATSM-49-R晶振

频率：3.579545~72MHZ

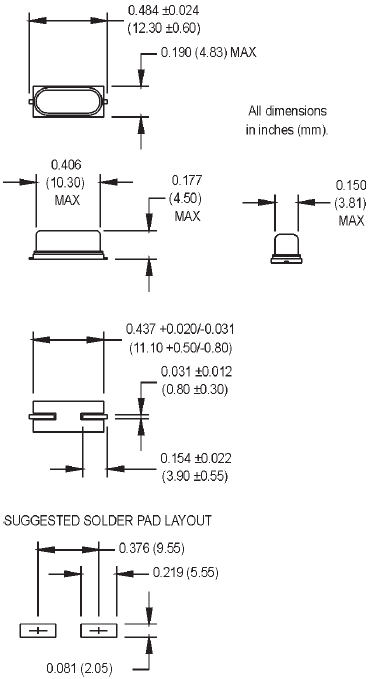

尺寸：12.3*4.83mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-2783-7683

MtronPTI晶振,石英晶振,ATSM-49-R晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
MtronPTI与基础材料科学和制造的完全控制垂直整合，贴片晶振为高可靠性高性能互联网数据定时，公共安全和军用/航空通信与控制，仪器仪表和能源管理应用提供解决方案。基于佛罗里达州奥兰多市的设计，销售以及在北美，亚洲和欧洲的生产基地，MtronPTI是LGL集团（NYSE MKT：LGL）的子公司。
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.ATSM-49-R晶振,无源金属壳普通贴片晶振,49S型石英晶体谐振器

MtronPTI晶振	单位	ATSM-49-R晶振	石英晶振基本条件
标准频率	f_nom	3.579545~72MHZ	标准频率
储存温度	T_stg	-40 to +85°C	裸存
工作温度	T_use	-10°C to +70°C	标准温度
激励功率	DL	100 µW
频率公差	f_— l	±30 ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±50 ppm	超出标准的规格请联系我们.
负载电容	CL	18 pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

ATSM-49-R晶振,无源金属壳普通贴片晶振,49S型石英晶体谐振器

注意事项

静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.ATSM-49-R晶振,无源金属壳普通贴片晶振,49S型石英晶体谐振器
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.MtronPTI晶振,石英晶振,ATSM-49-R晶振

MtronPTI晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、49S贴片2脚谐振器，普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
MtronPTI晶振遵守所有适用的有关两脚焊接49S晶振环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.MtronPTI晶振,石英晶振,ATSM-49-R晶振
MtronPTI晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 向员工灌输环境价值观,在所有的晶振,两脚无源石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.ATSM-49-R晶振,无源金属壳普通贴片晶振,49S型石英晶体谐振器
