富士晶振,贴片晶振,FSX-5M晶振

频率:10~50MHZ

尺寸:5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

富士晶振,贴片晶振,FSX-5M晶振,富士晶振公司股份有限公司位于日本山梨县南都留郡富士河口湖町胜山1430-1,富士晶振公司主要以石英晶振,电子元件,三端稳压管,LED照明,高压电容器,薄膜电容器等产品的生产与开发,在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标。今后更能迅速满足市场的需求。目前针对中国市场主要以石英晶振,石英晶体谐振器,石英晶体振荡器,有源晶振系列产品作为主打。

小型表面无源晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应10.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型进口晶振必须攻克的关键技术之一。

富士晶振

单位

FSX-5M晶振

石英晶振基本条件

标准频率

f_nom

10~50MHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-40∼+85℃

标准温度

激励功率

DL

10~100μW(100Max)


频率公差

f_— l

±30ppm~ ±50ppm (–10 to +70°C)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

±30ppm, ±50ppm

超出标准的规格请联系我们.

负载电容

CL

 18pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

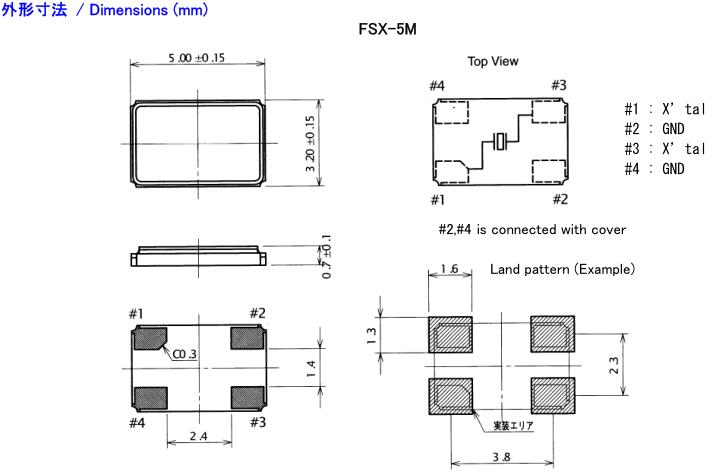

FSX-5M

每个封装类型的注意事项,(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装石英晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。富士晶振,贴片晶振,FSX-5M晶振

(2)陶瓷包装SMD晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

(3)柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当谐振器的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

日本富士晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司四脚无源贴片晶振,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.富士晶振,贴片晶振,FSX-5M晶振

富士晶振环境管理体系:在每一个运行部门,实施支持进口金属面谐振器的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.

日本富士晶振集团环保基本理念:1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.3.有效利用5032无源晶振资源和能源,认识到资源和能源的有限性,努力进行有效利用.
