TXC晶振,贴片晶振,7B晶振,石英晶体谐振器

频率:8~125MHZ

尺寸:5.0*3.2mm

贴片晶振,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.TXC晶振,贴片晶振,7B晶振,石英晶体谐振器

企业经营必有营运风险以及内外部竞争压力,当面临环境变动及工作要求时,期许员工都能以正面思考的逻辑,看待环境的变化以及不同的要求,当心态改变,作为必随之改变. 对于公司内外各项事物,应本持热诚,积极的予以参与SMD晶振的生产,也唯有透过参与公司的各项活动,方可提升对公司的认同感及归属感,透过积极热诚的参与,内外的人际关系,必然也随之改变.

1

TXC晶振,贴片晶振,7B晶振,石英晶体谐振器小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.TXC晶振,贴片晶振,7B晶振,石英晶体谐振器

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶体谐振器的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.四脚石英晶振,5032贴片无源晶体,7B晶振

2

TXC晶振

单位

7B晶振

石英晶振基本条件

标准频率

f_nom

8~125MHZ

标准频率

储存温度

T_stg

-40~+85℃

裸存

工作温度

T_use

-10 ~ +70

标准温度

激励功率

DL

1~200μW(100μW标准)


频率公差

f_— l

±30 ×10−6 ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30 ×10−6

超出标准的规格请联系我们.

负载电容

CL

10pF,16pF,20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

3

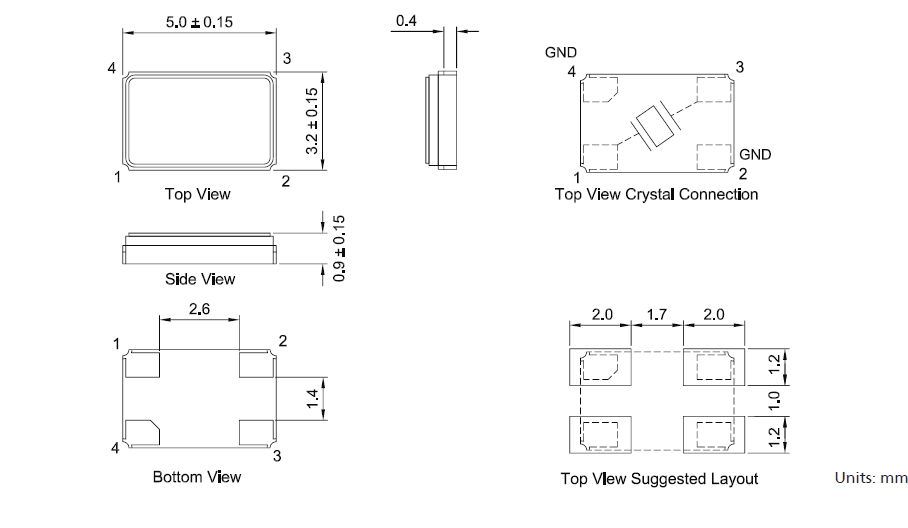

7B_7BT 5032

注意事项

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:石英晶体谐振器、压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.TXC晶振,贴片晶振,7B晶振,石英晶体谐振器

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对兆赫晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.四脚石英晶振,5032贴片无源晶体,7B晶振

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

5

TXC晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全生产FY晶振的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.TXC晶振,贴片晶振,7B晶振,石英晶体谐振器

TXC晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

TXC晶振将持续的环境、健康和5032金属四脚晶振安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.四脚石英晶振,5032贴片无源晶体,7B晶振

TXC石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进5032无源贴片晶体的研发生产,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

6
