西铁城晶振,插件晶振,CMR200T晶振,CMR200T32768DZBT晶振
频率：32.768KHz

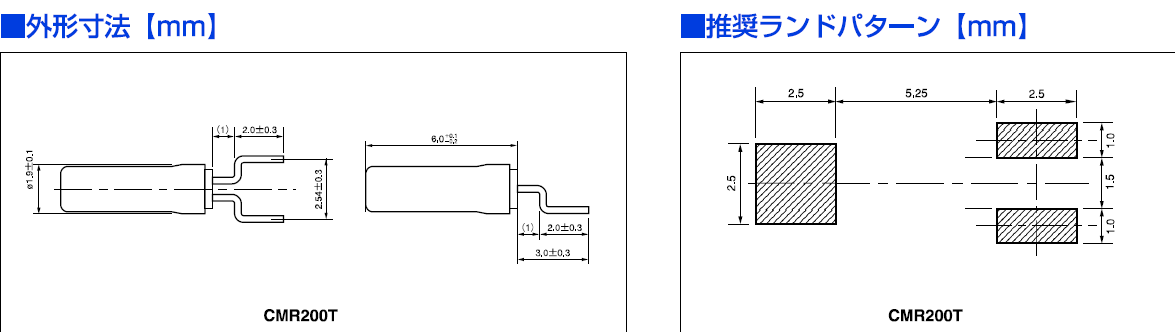

尺寸：6.0*2.0mm
西铁城晶振,插件晶振,CMR200T晶振,CMR200T32768DZBT晶振,音叉型32.768K表晶为晶振厂家所生产石英晶体谐振器,体积大小通常分为3x8mm和2x6mm两种尺晶振厂家所生产的晶振选用的材料都是选用的日本进口高质量品牌.我们的检验测试仪器仪表都是选用的日本精工品牌一级设备,并且高新聘请日本重量级技术工程师为我司石英晶振质量把关.
晶振的真空封装技术：是指石英插件晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
|
|
单位 |
晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-55℃~+125℃ |
裸存 |
|
工作温度 |
T_use |
-40℃~+85℃ |
标准温度 |
|
激励功率 |
DL |
50µ W ~100µ W |
|
|
频率公差 |
f_— l |
±10ppm
|
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50ppm(±30ppm) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5ppm MAX |
+25°C,第一年 |
西铁城贴片晶振编码列表：
| Manufacturer Part Number原厂编码 | Manufacturer厂家 | Description 参数 | Series型号 | Type 系列 | Frequency | Frequency Stability频率稳定度 | ESR (Equivalent Series Resistance)电阻 | Operating Temperature 工作温度 | Ratings | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CMR200T32768DZBT | Citizen Finedevice Co Ltd | CRYSTAL 32.7680KHZ 6PF SMD | CMR200T | kHz Crystal (Tuning Fork) | 32.768kHz | - | 50 kOhm | -40°C ~ 85°C | - | Surface Mount | Cylindrical Can, Radial | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) | 0.079" (2.00mm) |
| CMR200T32768DZBT | Citizen Finedevice Co Ltd | CRYSTAL 32.7680KHZ 6PF SMD | CMR200T | kHz Crystal (Tuning Fork) | 32.768kHz | - | 50 kOhm | -40°C ~ 85°C | - | Surface Mount | Cylindrical Can, Radial | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) | 0.079" (2.00mm) |
| CMR200T32768DZBT | Citizen Finedevice Co Ltd | CRYSTAL 32.7680KHZ 6PF SMD | CMR200T | kHz Crystal (Tuning Fork) | 32.768kHz | - | 50 kOhm | -40°C ~ 85°C | - | Surface Mount | Cylindrical Can, Radial | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) | 0.079" (2.00mm) |
| CMR200T32768DZFT | Citizen Finedevice Co Ltd | CRYSTAL 32.7680KHZ 12.5PF SMD | CMR200T | kHz Crystal (Tuning Fork) | 32.768kHz | - | 50 kOhm | -40°C ~ 85°C | - | Surface Mount | Cylindrical Can, Radial | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) | 0.079" (2.00mm) |
| CMR200T32768DZFT | Citizen Finedevice Co Ltd | CRYSTAL 32.7680KHZ 12.5PF SMD | CMR200T | kHz Crystal (Tuning Fork) | 32.768kHz | - | 50 kOhm | -40°C ~ 85°C | - | Surface Mount | Cylindrical Can, Radial | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) | 0.079" (2.00mm) |
| CMR200T32768DZFT | Citizen Finedevice Co Ltd | CRYSTAL 32.7680KHZ 12.5PF SMD | CMR200T | kHz Crystal (Tuning Fork) | 32.768kHz | - | 50 kOhm | -40°C ~ 85°C | - | Surface Mount | Cylindrical Can, Radial | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) | 0.079" (2.00mm) |
| CMR200T32768DZYT | Citizen Finedevice Co Ltd | CRYSTAL 32.7680KHZ 7PF SMD | CMR200T | kHz Crystal (Tuning Fork) | 32.768kHz | - | 50 kOhm | -40°C ~ 85°C | - | Surface Mount | Cylindrical Can, Radial | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) | 0.079" (2.00mm) |
西铁城贴片晶振产品列表：
1.操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
2.使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。
西铁城晶振,贴片晶振,CMR200T晶振,CMR200T32768DZBT晶振
自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。西铁城晶振为了对环境与人类贡献一己之力，导入绿色设计之概念，圆柱石英晶振致力生产符合国际绿色环保指令与客户特殊要求的晶振,石英晶振, 有源晶振,压控振荡器。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。
西铁城石英晶振深入贯彻落实科学发展观，32.768K插件谐振器牢固树立安全发展理念，强化责任，狠抓落实，加强防范，坚决遏制重特大事故发生。
