KDS晶振,石英晶振,AT-49晶振

频率：3.072~33.9MHZ

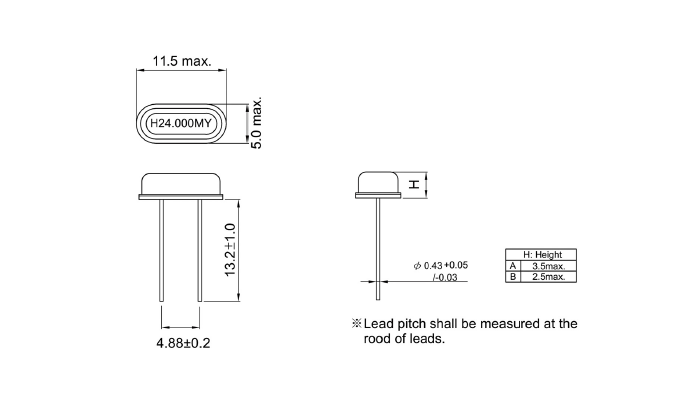

尺寸：11.5*5.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的插件型晶体谐振器使用,满足无铅焊接的回流温度曲线要求

订购热线：0755-2783-7683

日本大真空株式会社,天津KDS晶振作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.主要研发生产:石英晶体振荡器系列.陶瓷制品以及光学制品,其主要的产品还是水晶振动子,刚投资建厂时主打产品便是32.768KHZ系列产品.无源石英晶振,AT-49晶振,超低频插件晶振

KDS晶振系列以优良的产品迅速占领了中国市场,KDS品牌以在国内电子元件中深入民心,KDS无源晶振以专业化系统在全国各地的工厂生产.KDS以高超的生产技术,一流的生产设备,KDS晶振产品价格 “更便宜,更快,更好的产品”,节省劳动力,自动化生产设施的优势,以满足交货时间和需求是你选择KDS品牌最佳的或者伙伴.

当你正在为晶振品牌而偏头痛时,然而统一电子作为日本大真空株式会社,（KDS）品牌的正规代理商,在此告诉你,选择KDS晶振的品牌是你放心的决策.所有的产品均符合欧盟环保标准,KDS内部采用严格的管理制度,以地球环保为理念,所有生产的大真空晶振产品都是以尽可能的减少对地球的污染,所以KDS产品都是无铅环保化,还拥有遍布全球的销售网络,另外在大陆地区有极少数的代理商.深圳市统一电子有限公司是其较早的代理,该司在上海、深圳、苏州和香港以及美国等地设有办事机构,能快速准确的为客户提供高品质的KDS产品以及优质的服务,在行业内有一定的知名度.

KDS晶振,石英晶振,AT-49晶振.二脚SMD陶瓷面插件晶振,表面陶瓷封装,其实是属于石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动插件机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.KDS晶振,石英晶振,AT-49晶振

KDS石英晶体,体积小,焊接可采用自动插件系统,产品本身小型,表面插件晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,椭圆形插件晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

KDS晶振	单位	AT-49晶振	石英晶振基本条件
标准频率	f_nom	3.072~33.9MHZ	标准频率
储存温度	T_stg	-40°C ～ +150°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	10μW( 300Max.)	推荐:1.0μW ～ 2.0μW
频率公差	f_— l	±50 × 10-6,±100×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	±150 ×10^-6/-40°C ～+125°C,±200×10-6/-40~＋125℃	超出标准的规格请联系我们.
负载电容	CL	Series,8pF,10pF,12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C — +65°C, DL = 1.0μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

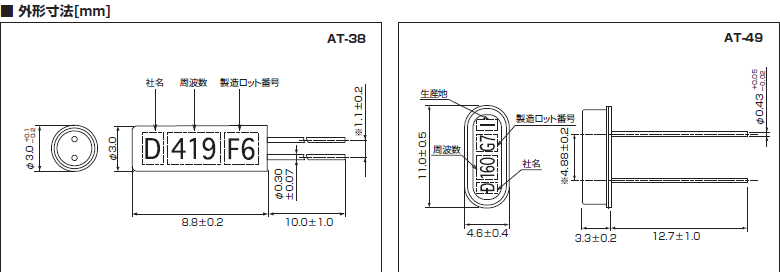

AT-38-AT-49

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.KDS晶振,石英晶振,AT-49晶振

请勿使用可能导致SMD晶振所用的封装材料,终端,组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用。

过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：石英振动子,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.无源石英晶振,AT-49晶振,超低频插件晶振
