560BAA125M000BBGR广播视频晶振,Skyworks低电压晶振,Si560差分晶振
频率:125MHz
尺寸:5.0x3.2mm

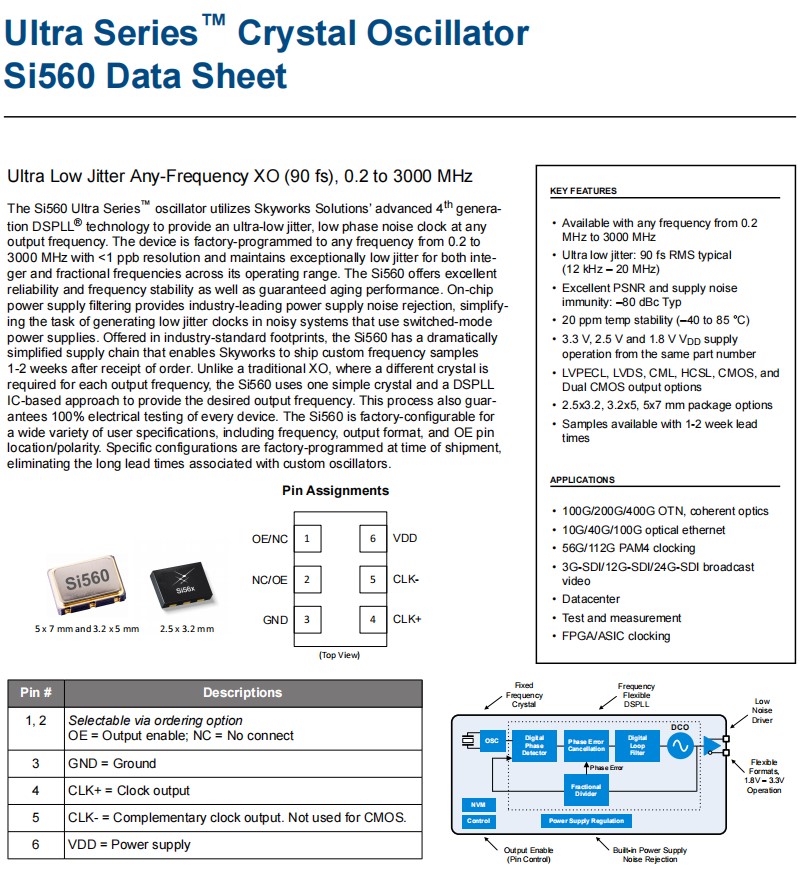

560BAA125M000BBGR广播视频晶振,Skyworks低电压晶振,Si560差分晶振,Skyworks思佳讯晶振,进口晶振,型号:Si560,编码为:560BAA125M000BBGR,频率为:125MHz,小体积晶振尺寸:5.0x3.2mm封装,六脚贴片晶振,石英晶振,有源晶振,LVDS差分晶体振荡器,超低抖动任意频率XO(90 fs),Si560超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术,在任何输出频率提供超低抖动、低相位噪声时钟。该设备被工厂编程到从0.2到3000 MHz的任何频率,分辨率为<1 ppb,并在其工作范围内对整数和分数频率保持异常低的抖动。Si560提供了良好的可靠性和频率稳定性,并保证了老化性能。片上电源滤波提供了行业领先的电源噪声抑制,简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si560提供了行业标准的足迹,它有一个显著简化的供应链,使Skyworks可以在收到订单1-2周后发送定制的频率样品。与传统的XO不同,每个输出频率都需要不同的晶体,Si560使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。这个过程也保证了每个设备的100%的电气测试。Si560差分晶振可在工厂上配置各种用户规格,包括频率、输出格式和OE引脚位置/极性。特定的配置是在装运时由工厂编程的,消除了与自定义振荡器相关的长交货时间。
560BAA125M000BBGR广播视频晶振,Skyworks低电压晶振,Si560差分晶振,Skyworks思佳讯晶振,进口晶振,型号:Si560,编码为:560BAA125M000BBGR,频率为:125MHz,小体积晶振尺寸:5.0x3.2mm封装,六脚贴片晶振,石英晶振,有源晶振,LVDS差分晶体振荡器,超低抖动任意频率XO(90 fs),Si560超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术,在任何输出频率提供超低抖动、低相位噪声时钟。该设备被工厂编程到从0.2到3000 MHz的任何频率,分辨率为<1 ppb,并在其工作范围内对整数和分数频率保持异常低的抖动。Si560提供了良好的可靠性和频率稳定性,并保证了老化性能。片上电源滤波提供了行业领先的电源噪声抑制,简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si560提供了行业标准的足迹,它有一个显著简化的供应链,使Skyworks可以在收到订单1-2周后发送定制的频率样品。与传统的XO不同,每个输出频率都需要不同的晶体,Si560使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。这个过程也保证了每个设备的100%的电气测试。Si560差分晶振可在工厂上配置各种用户规格,包括频率、输出格式和OE引脚位置/极性。特定的配置是在装运时由工厂编程的,消除了与自定义振荡器相关的长交货时间。
应用于:100G/200G/400G OTN,相干光学,10G/40G/100G光学以太网,56G/112G PAM4时钟,3G-SDI/12G-SDI/24G-SDI广播视频,数据中心,测试和测量,FPGA/ASIC时钟
560BAA125M000BBGR广播视频晶振,Skyworks低电压晶振,Si560差分晶振 参数表
Parameter
Symbol
Test Condition/Comment
Min
Typ
Max
Unit
Temperature Range
TA
–40
85
ºC
Frequency Range
FCLK
LVPECL, LVDS, CML
125
MHz
HCSL
0.2
—
400
MHz
CMOS, Dual CMOS
0.2
250
MHz
Supply Voltage
V DD
3.3 V
3.135
3.3
3.465
V
2.5 V
2.375
2.5
2.625
V
1.8 V
1.71
1.8
1.89
V
Supply Current
IDD
LVPECL (output enabled)
110
160
mA
LVDS/CML (output enabled)
—
90
130
mA
HCSL (output enabled)
85
130
mA
HCSL-Fast (output enabled)
—
93
142
mA
CMOS (output enabled)
85
135
mA
Dual CMOS (output enabled)
—
95
145
mA
Tristate Hi-Z (output disabled)
73
mA
Temperature Stability
Frequency stability Grade A
–20
—
20
ppm
Total Stability1
F STAB
Frequency stability Grade A
–50
50
ppm
Rise/Fall Time
(20% to 80% VPP)
TR/T F
LVPECL/LVDS/CML
350
ps
CMOS / Dual CMOS, (CL = 5 pF)
—
0.5
1.5
ns
HCSL, FCLK>50 MHz
—
—
550
ps
HCSL-Fast, FCLK>50 MHz
275
ps
Duty Cycle
DC
All formats
45
—
55
%
Output Enable (OE)2
VIH
0.7 × V DD
—
—
V
VIL
—
—
0.3 × V DD
V
TD
Output Disable Time, FCLK> 10 MHz
3
µs
TE
Output Enable Time, FCLK> 10 MHz
—
—
20
µs
Powerup Time
tOSC
Time from 0.9 × V DD until output fre-
quency (FCLK) within spec
—
—
10
ms
Powerup VDD Ramp Rate
V RAMP
Fastest VDDramp rate allowed on
startup
—
—
100
V/ms
LVPECL Output Option3
VOC
Mid-level
V DD – 1.42
V DD – 1.25
V
VO
Swing (diff, FCLK < 1.5 GHz)
1.1
—
1.9
VPP
Swing (diff, F CLK> 1.5 GHz)6
0.55
—
1.7
VPP

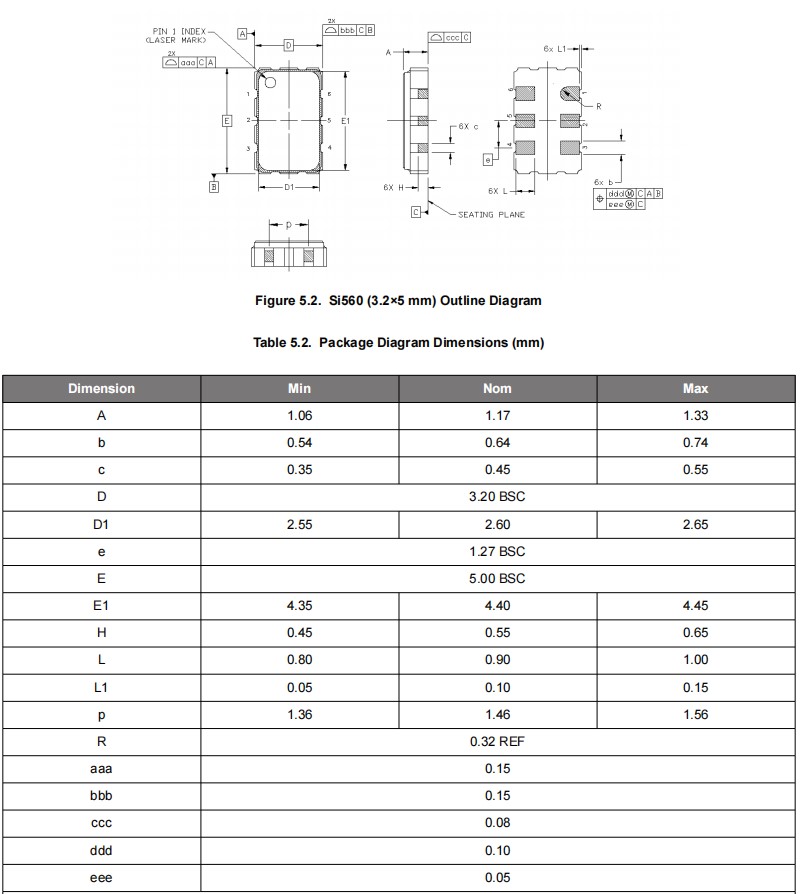

560BAA125M000BBGR广播视频晶振,Skyworks低电压晶振,Si560差分晶振 尺寸图
560BAA125M000BBGR广播视频晶振,Skyworks低电压晶振,Si560差分晶振
产品特点:
可用于0.2 MHz至3000 MHz的任何频率
超低抖动:典型值为90 fs RMS(12 kHz–20 MHz)
出色的PSNR和电源抗扰度:–80 dBc Typ
20 ppm温度稳定性(-40至85°C)
3.3 V、2.5 V和1.8 V VDD电源操作来自相同的零件号
LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
2.5x3.2、3.2x5、5x7 mm封装选项石英晶体振荡器
样品可用,交付周期为1-2周
晶振编码 | 品牌 | 系列 | 频率 | 输出 | 电压 |
560BAA100M000BBGR | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560BAA25M0000BBGR | Skyworks晶振 | Si560 | 25 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560CAC100M000BBGR | Skyworks晶振 | Si560 | 100 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560DAC1M00000ABGR | Skyworks晶振 | Si560 | 1 MHz | CML | 1.8V, 2.5V, 3.3V |
560BAA125M000BBGR | Skyworks晶振 | Si560 | 125 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560BAA100M000ABGR | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560BAA000169BBGR | Skyworks晶振 | Si560 | 19.53125 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560CAA72M0000ABGR | Skyworks晶振 | Si560 | 72 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560CAD24M0000ABGR | Skyworks晶振 | Si560 | 24 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560CAA125M000ABGR | Skyworks晶振 | Si560 | 125 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560CAD24M0000ACG | Skyworks晶振 | Si560 | 24 MHz | CMOS | 1.8V ~ 3.3V |
560CAA72M0000ACG | Skyworks晶振 | Si560 | 72 MHz | CMOS | 1.8V ~ 3.3V |
560BAA100M000ACG | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V ~ 3.3V |
560CAA125M000ACG | Skyworks晶振 | Si560 | 125 MHz | CMOS | 1.8V ~ 3.3V |
560AAA2405M00ACG | Skyworks晶振 | Si560 | 2.405 GHz | LVPECL | 2.5V ~ 3.3V |
560BAA000169BCGR | Skyworks晶振 | Si560 | 19.53125 MHz | LVDS | 1.8V ~ 3.3V |
560BAA100M000BCGR | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V ~ 3.3V |
560BAA125M000BCGR | Skyworks晶振 | Si560 | 125 MHz | LVDS | 1.8V ~ 3.3V |
560BAA100M000CCGR | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560CAA33M3333ACGR | Skyworks晶振 | Si560 | 33.3333 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560BAA000185ACG | Skyworks晶振 | Si560 | 161.132812 MHz | LVDS | 1.8V ~ 3.3V |
560BAC004647ACG | Skyworks晶振 | Si560 | 257.8125 MHz | LVDS | 1.8V ~ 3.3V |
560DAC1M00000ACG | Skyworks晶振 | Si560 | 1 MHz | CML | 1.8V ~ 3.3V |
560AAA2405M00ACGR | Skyworks晶振 | Si560 | 2.405 GHz | LVPECL | 2.5V ~ 3.3V |
560CAA250M000BCGR | Skyworks晶振 | Si560 | 250 MHz | CMOS | 1.8V ~ 3.3V |
560CAC100M000BCGR | Skyworks晶振 | Si560 | 100 MHz | CMOS | 1.8V ~ 3.3V |
560DAC1M00000ACGR | 贴片晶振 | Si560 | 1 MHz | CML | 1.8V ~ 3.3V |
560CAD24M0000ACGR | Skyworks晶振 | Si560 | 24 MHz | CMOS | 1.8V ~ 3.3V |
560AAA1968M00BCGR | Skyworks晶振 | Si560 | 1.968 GHz | LVPECL | 2.5V ~ 3.3V |
560BAA150M000BCG | Skyworks晶振 | Si560 | 150 MHz | LVDS | 1.8V ~ 3.3V |
560AAA1968M00BCG | Skyworks晶振 | Si560 | 1.968 GHz | LVPECL | 2.5V ~ 3.3V |
560AAA2550M00BCG | Skyworks晶振 | Si560 | 2.55 GHz | LVPECL | 2.5V ~ 3.3V |
560BAA000185ACGR | Skyworks晶振 | Si560 | 161.132812 MHz | LVDS | 1.8V ~ 3.3V |
560BAC200M000BCGR | Skyworks晶振 | Si560 | 200 MHz | LVDS | 1.8V ~ 3.3V |
560AAA1530M53BCG | Skyworks晶振 | Si560 | 1.53053 GHz | LVPECL | 2.5V ~ 3.3V |
560CAC200M000BCGR | Skyworks晶振 | Si560 | 200 MHz | CMOS | 1.8V ~ 3.3V |
560AAA2256M00BCGR | Skyworks晶振 | Si560 | 2.256 GHz | LVPECL | 2.5V ~ 3.3V |
560AAA156M250BCG | Skyworks晶振 | Si560 | 156.25 MHz | LVPECL | 2.5V ~ 3.3V |
560GAA24M0000BCG | Skyworks晶振 | Si560 | 24 MHz | CMOS | 1.8V ~ 3.3V |
560CAA72M0000ACGR | Skyworks晶振 | Si560 | 72 MHz | CMOS | 1.8V ~ 3.3V |
560BAA100M000CCG | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560CAA33M3333ACG | Skyworks晶振 | Si560 | 33.3333 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560BAA000169BCG | Skyworks晶振 | Si560 | 19.53125 MHz | LVDS | 1.8V ~ 3.3V |
560BAA125M000BCG | Skyworks晶振 | Si560 | 125 MHz | LVDS | 1.8V ~ 3.3V |
560BAA100M000BCG | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V ~ 3.3V |
560AAA1987M71BCG | Skyworks晶振 | Si560 | 1.98771 GHz | LVPECL | 2.5V ~ 3.3V |
560BAA2556M00BCGR | Skyworks晶振 | Si560 | 2.556 GHz | LVDS | 1.8V ~ 3.3V |
560CAA250M000BCG | Skyworks晶振 | Si560 | 250 MHz | CMOS | 1.8V ~ 3.3V |
560BAA100M000ACGR | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V ~ 3.3V |
560BAA25M0000BCG | Skyworks晶振 | Si560 | 25 MHz | LVDS | 1.8V ~ 3.3V |
560GAA24M0000BCGR | Skyworks晶振 | Si560 | 24 MHz | CMOS | 1.8V ~ 3.3V |
560AAA1530M53BCGR | Skyworks晶振 | Si560 | 1.53053 GHz | LVPECL | 2.5V ~ 3.3V |
560BAA25M0000BCGR | Skyworks晶振 | Si560 | 25 MHz | LVDS | 1.8V ~ 3.3V |
560BAC004647ACGR | Skyworks晶振 | Si560 | 257.8125 MHz | LVDS | 1.8V ~ 3.3V |
560AAA1987M71BCGR | Skyworks晶振 | Si560 | 1.98771 GHz | LVPECL | 2.5V ~ 3.3V |
560CAA200M000BCGR | Skyworks晶振 | Si560 | 200 MHz | CMOS | 1.8V ~ 3.3V |
560CAC100M000BCG | Skyworks晶振 | Si560 | 100 MHz | CMOS | 1.8V ~ 3.3V |
560CAA200M000BCG | Skyworks晶振 | Si560 | 200 MHz | CMOS | 1.8V ~ 3.3V |
560CAA125M000ACGR | Skyworks晶振 | Si560 | 125 MHz | CMOS | 1.8V ~ 3.3V |
560BAC200M000BCG | Skyworks晶振 | Si560 | 200 MHz | LVDS | 1.8V ~ 3.3V |
560AAA156M250BCGR | Skyworks晶振 | Si560 | 156.25 MHz | LVPECL | 2.5V ~ 3.3V |
560BAA2556M00BCG | Skyworks晶振 | Si560 | 2.556 GHz | LVDS | 1.8V ~ 3.3V |
560AAA2550M00BCGR | Skyworks晶振 | Si560 | 2.55 GHz | LVPECL | 2.5V ~ 3.3V |
560BAA000169BBG | Skyworks晶振 | Si560 | 19.53125 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560BAA100M000ABG | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560BAA100M000BBG | Skyworks晶振 | Si560 | 100 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560BAA25M0000BBG | Skyworks晶振 | Si560 | 25 MHz | LVDS | 1.8V, 2.5V, 3.3V |
560CAA125M000ABG | Skyworks晶振 | Si560 | 125 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560CAA72M0000ABG | Skyworks晶振 | Si560 | 72 MHz | CMOS | 1.8V, 2.5V, 3.3V |
560CAC100M000BBG | Skyworks晶振 | Si560 | 100 MHz | CMOS | 1.8V, 2.5V, 3.3V |
