瑞萨LVPECL振荡器,4HF050000Z3AACXGI8,低抖动6G晶振
频率:50.000MHz
尺寸:3.2x2.5mm
瑞萨LVPECL振荡器,4HF050000Z3AACXGI8,低抖动6G晶振,进口晶振,Renesas瑞萨电子晶振,4HF100000Z3系列晶振,编码为:4HF050000Z3AACXGI8,频率为:50.000MHz,小体积晶振尺寸:3.2x2.5mm,六脚贴片晶振,石英晶振,有源晶振,LVPECL差分晶振,石英晶体振荡器。4HF100000Z3是一个超低相位抖动(100 fs)振荡器,能够在1ppm的步长中实现高达± 1000 ppm的实时频率边缘。它是理想的应用程序需要极低的抖动和/或加PPM时钟。从99.900到100.100MHz的任何频率都可以实时生成,而不需要使用y个外部XTAL或XO。差分晶振应用于:移动通讯设备,网络设备晶振,蓝牙模块,物联网,GPS定位系统,导航仪,汽车电子设备,安防设备,以太网等应用。
瑞萨LVPECL振荡器,4HF050000Z3AACXGI8,低抖动6G晶振 参数表
Parameter | 2.5 V | 3.3 V | Units | Conditions | ||||
Specifications | Specifications | |||||||
Min | Typ | Max | Min | Typ | Max | |||
Supply Voltage (VDD) | 2.375 | 2.5 | 2.625 | 2.97 | 3.3 | 3.63 | V | |
Output Frequency | 50 | 50 | MHz | |||||
Frequency Stability | -50 | 50 | -50 | 50 | ppm | Includes supply voltage and temperature variation (-40 to 85°C), | ||
reflow drift, and aging. | ||||||||
Supply Current | 90 | 95 | mA | No load | ||||
Enable/Disable Time | 1 | 1 | us | Guaranteed by design | ||||
Input LOW level | 0.3VDD | 0. 7VDD | 0.3VDD | V | At OE pin | |||
Input HIGH level | 0. 7VDD | VDD-1.8 | VDD-1.8 | V | ||||
Output LOW level | 0.8 | VDD-1.1 | 1.5 | V | ||||
Output HIGH level | VDD-1.0 | 1.6 | 2.3 | V | ||||
Amplitude (VA ) | 0.75 | 0.75 | V | Single Ended output swing (Pk-Pk) | ||||
Mid Level (VM) | VDD-1.3 | VDD-1.3 | V | |||||
Rise Time (TR) | 300 | 250 | ps | Maximum; 20/80% of VA; Output load (CL) = 2pF; Guaranteed by Char. | ||||
Symmetry (SYM) | 48 | 50 | 52 | 48 | 50 | 52 | % | Worst case; measured at 50% of waveform |
Phase Jitter | 0.12 | 0.12 | 1.875MHz to 20MHz, RMS; Measured Differentially (IEEE802.3-2005) | |||||
0.25 | 0.25 | ps | 12k to 20MHz, RMS; Measured Differentially | |||||
Period Jitter | 2.5 | 2.5 | ps | RMS | ||||
Cycle-to-Cycle Jitter | 20 | 20 | ps | 1,000 cycles, Peak | ||||
Start-up Time | 10 | 10 | ms | Output valid time after power up, 25°C | ||||
Aging | ± 5 | ± 5 | ppm | 25°C, 10 years |

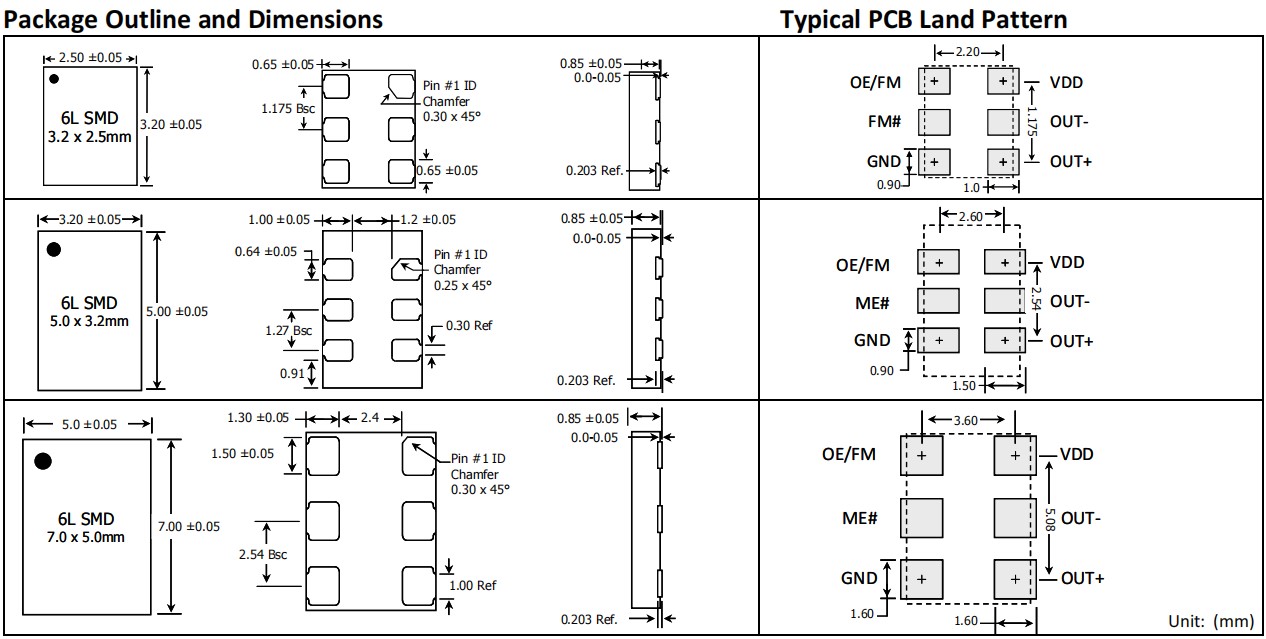

瑞萨LVPECL振荡器,4HF050000Z3AACXGI8,低抖动6G晶振 尺寸图
瑞萨LVPECL振荡器,4HF050000Z3AACXGI8,低抖动6G晶振

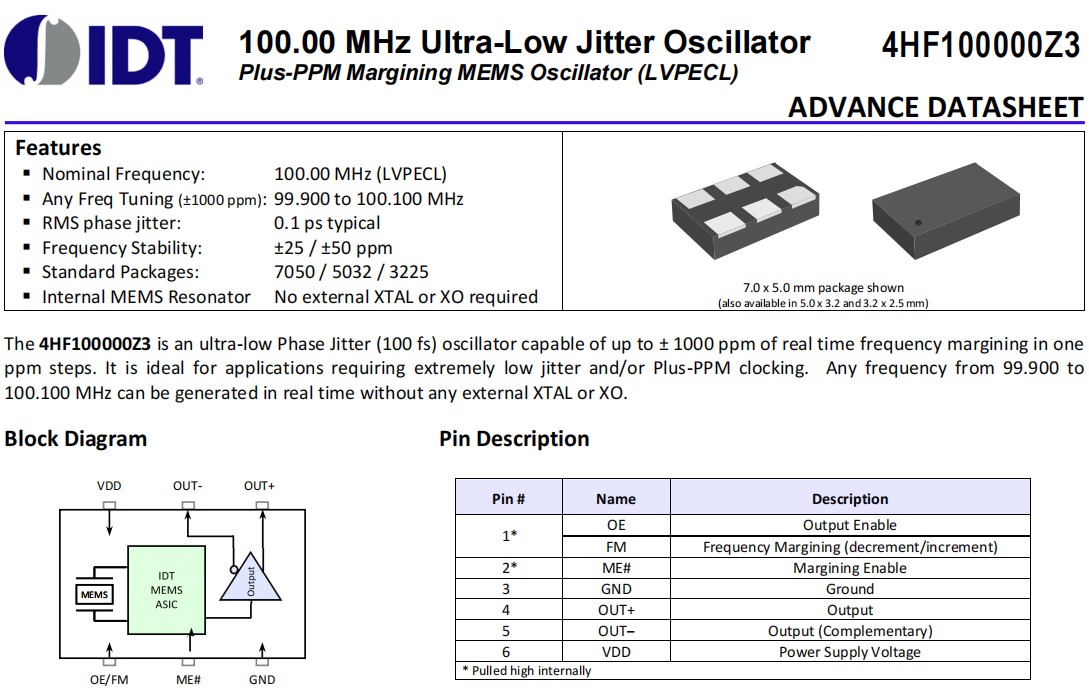

产品特点:标称频率: 100.00MHz(LVPECL)

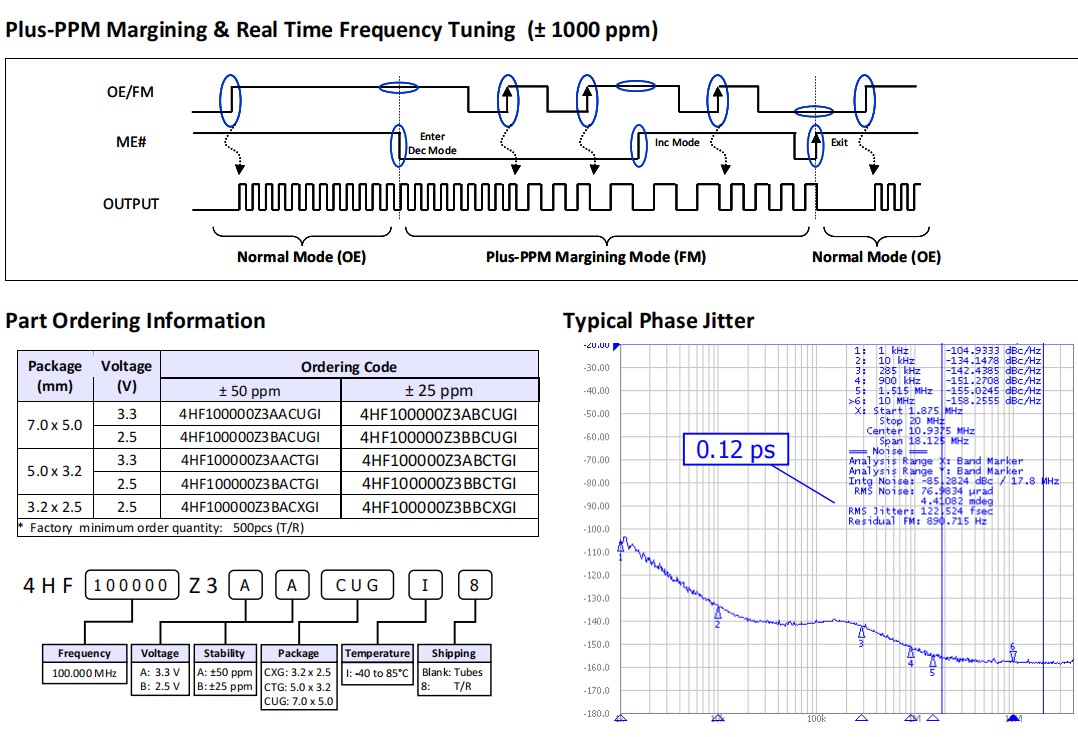

任何Freq调谐(±1000ppm): 99.900至100.100MHz
RMS相位抖动:0.1ps典型的
频率稳定性: ± 25 / ± 50 ppm
标准软件包: 7050mm / 5032mm / 3225mm石英晶体振荡器
内部MEMS谐振器不需要外部XTAL或XO
晶振编码 | 品牌 | 描述 | 系列 |
4HF050000Z3AACTGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3AACTGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3AACUGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3AACUGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3AACXGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3AACXGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3BACTGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3BACTGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3BACUGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3BACUGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3BACXGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z3BACXGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVPECL | 4HF |
4HF050000Z4AACTGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4AACTGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4AACUGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4AACUGI8 | 有源晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4AACXGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4AACXGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4BACTGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4BACTGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4BACUGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4BACUGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4BACXGI | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF050000Z4BACXGI8 | Renesas晶振 | MEMS OSC XO 50.0000MHZ LVDS SMD | 4HF |
4HF100000Z3AACTGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
4HF100000Z3AACTGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
4HF100000Z3AACUGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
4HF100000Z3AACUGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
4HF100000Z3AACXGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
4HF100000Z3AACXGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
4HF100000Z3BACTGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
4HF100000Z3BACTGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL | 4HF |
