TCXO,AXLE5032-V-33-C-10-4F-38.400MHz,5032mm,AXTAL品牌
频率:38.4.000MHz
尺寸:5.0x3.2mm
TCXO,AXLE5032-V-33-C-10-4F-38.400MHz,5032mm,AXTAL品牌,德国进口晶振,AXTAL晶振,型号:AXLE5032,编码为:AXLE5032-V-33-C-10-4F-38.400MHz,电源电压:3.3V,频率稳定性:±1.0ppm,工作温度范围:-40℃至+85℃,频率为:38.400MHz,小体积晶振尺寸:5.0x3.2mm封装,VCTCXO压控温补晶振,高稳定性SMD晶振,石英晶体振荡器,六脚贴片晶振,有源晶振,石英晶振,压控温补晶体振荡器。具有超小型,轻薄型,低抖动,低功耗,低相位噪声,低电压等特点。5032晶振,被广泛应用于:移动通讯设备晶振,无线蓝牙晶振,物联网晶振,航空电子晶振,汽车电子晶振,导航仪等应用。

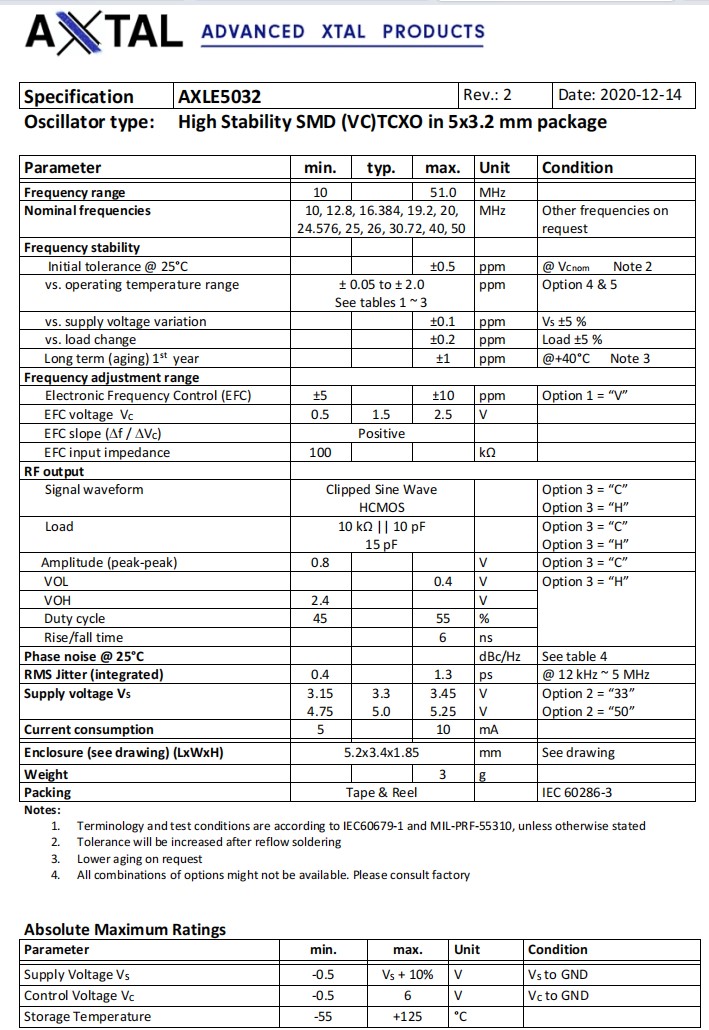

TCXO,AXLE5032-V-33-C-10-4F-38.400MHz,5032mm,AXTAL品牌 参数表
Parameter | min. | typ. | max. | Unit | Condition | |||||||||||||||||||||
Frequency range | 36 | |
|
MHz | |
|||||||||||||||||||||
Nominal frequencies |
10, 12.8, 16.384, 19.2, 20, 24.576, 25, 26, 30.72, 40, 50 |
MHz |
Other frequencies on request |
|||||||||||||||||||||||
Frequency stability | |
|
|
|
|
|||||||||||||||||||||
Initial tolerance @ 25°C | |
|
±0.5 | ppm | @ VCnom Note 2 | |||||||||||||||||||||
vs. operating temperature range |

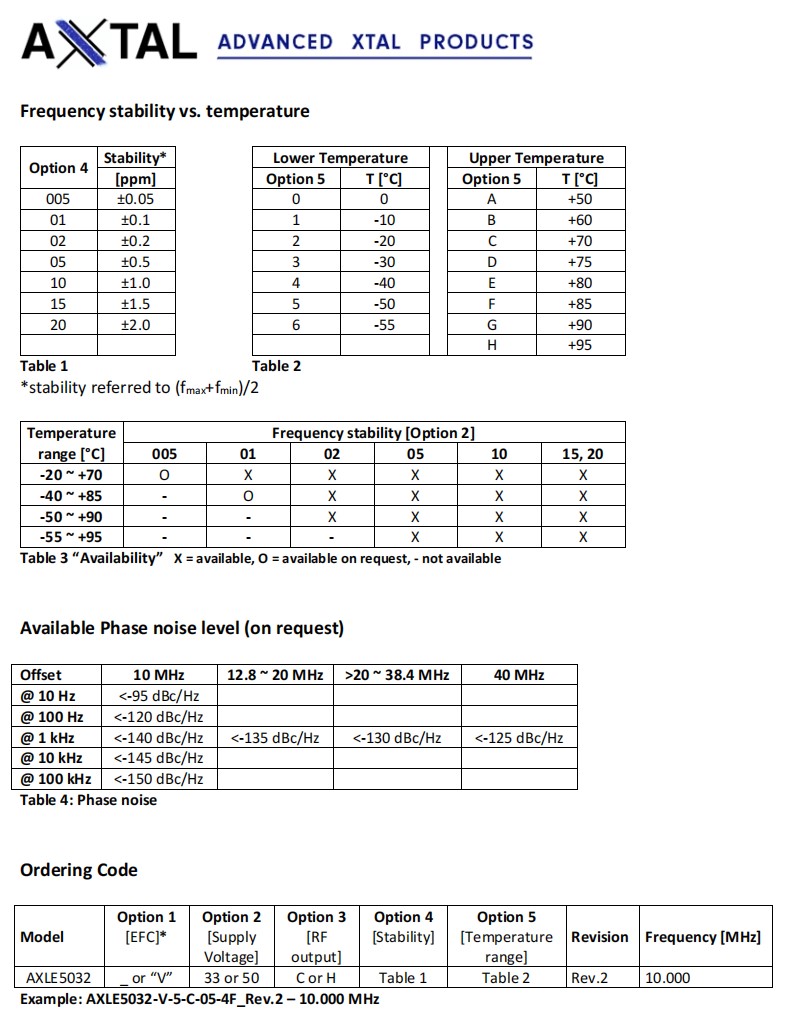

± 0.05 to ± 2.0 See tables 1 ~ 3 |
ppm | Option 4 & 5 | |||||||||||||||||||||||
vs. supply voltage variation | |
|
±0.1 | ppm | VS ±5 % | |||||||||||||||||||||
vs. load change | |
|
±0.2 | ppm | Load ±5 % | |||||||||||||||||||||
Long term (aging) 1st year | |
|
±1 | ppm | @+40°C Note 3 | |||||||||||||||||||||
Frequency adjustment range | |
|||||||||||||||||||||||||
Electronic Frequency Control (EFC) | ±5 | |
±10 | ppm | Option 1 = “V” | |||||||||||||||||||||
EFC voltage VC | 0.5 | 1.5 | 2.5 | V | |
|||||||||||||||||||||
EFC slope (Δf / ΔVC) | Positive | |
|
|||||||||||||||||||||||
EFC input impedance | 100 | |
|
ka | |
|||||||||||||||||||||
RF output | |
|||||||||||||||||||||||||
Signal waveform |
Clipped Sine Wave HCMOS |
|
Option 3 = “C” Option 3 = “H” |
|||||||||||||||||||||||
Load |
10 ka || 10 pF 15 pF |
|
Option 3 = “C” Option 3 = “H” |
|||||||||||||||||||||||
Amplitude (peak-peak) | 0.8 | |
|
V | Option 3 = “C” | |||||||||||||||||||||
VOL | |
|
0.4 | V | Option 3 = “H” | |||||||||||||||||||||
VOH | 2.4 | |
|
V | ||||||||||||||||||||||
Duty cycle | 45 | |
55 | % | ||||||||||||||||||||||
Rise/fall time | |
|
6 | ns | ||||||||||||||||||||||
Phase noise @ 25°C | |
|
|
dBc/Hz | See table 4 | |||||||||||||||||||||
RMS Jitter (integrated) | 0.4 | |
1.3 | ps | @ 12 kHz ~ 5 MHz | |||||||||||||||||||||
Supply voltage VS |
3.15 4.75 |
3.3 5.0 |
3.45 5.25 |
V V |
Option 2 = “33” Option 2 = “50” |
|||||||||||||||||||||
Current consumption | 5 | |
10 | mA | |
|||||||||||||||||||||
Enclosure (see drawing) (LxWxH) | 5.2x3.4x1.85 | mm | See drawing | |||||||||||||||||||||||
Weight | |
|
3 | g | |
|||||||||||||||||||||
Packing | Tape & Reel | |
IEC 60286-3 |
TCXO,AXLE5032-V-33-C-10-4F-38.400MHz,5032mm,AXTAL品牌, 尺寸图
