QuartzChnik晶振,贴片晶振,QTC6B晶振

频率：8.000 to 160.000MHz

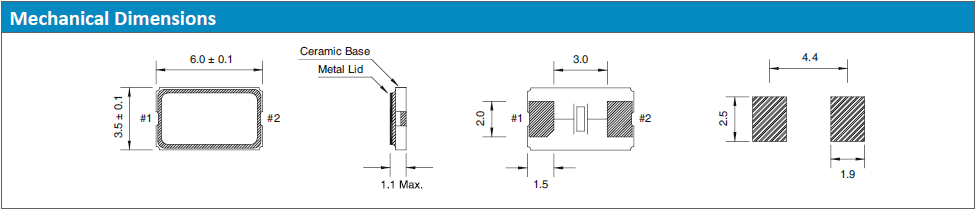

尺寸：6.0*3.5mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,

订购热线：0755-2783-7683

QuartzChnik晶振,贴片晶振,QTC6B晶振，超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,
Quarztechnik晶振公司作为德国振荡石英晶体和振荡器制造商已有50多年的历史，我们生产各种产品 - 从通道晶体，有源晶振，振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用，如用于制造振荡器和压力，温度和质量敏感传感器元件的精密晶体。QTC6B晶振,2P金属面6035晶振,贴片型无源石英晶体
贴片晶振晶片边缘处理技术:SMD晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

QuartzChnik晶振	单位	QTC6B晶振	石英晶振基本条件
标准频率	f_nom	8.000 to 160.000MHz	标准频率
储存温度	T_stg	-55 to +125°C	裸存
工作温度	T_use	-40 to +85°C	标准温度
激励功率	DL	500μW max.
频率公差	f_— l	±10 to ±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±10 ~ ±30 ppm	超出标准的规格请联系我们.
负载电容	CL	10 to 32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

QTC6B晶振,2P金属面6035晶振,贴片型无源石英晶体

注意事项

使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).QTC6B晶振,2P金属面6035晶振,贴片型无源石英晶体
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供.QuartzChnik晶振,贴片晶振,QTC6B晶振

Quarztechnik晶振本于‘善尽企业责任、降低二脚金属表面SMD晶振对环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨产品安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.
Quarztechnik晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色低碳环保石英晶振产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.QTC6B晶振,2P金属面6035晶振,贴片型无源石英晶体
以最小化使用危险材料、能源和其它资源为目的进行公司两脚焊接金属面谐振器产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.QuartzChnik晶振,贴片晶振,QTC6B晶振
