Statek晶振,石英晶振,CX1VSM晶振,SMD晶振

频率：10.000~600.000KHZ

尺寸：8.0*3.56mm

贴片晶振具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-2783-7683

微分输出Statek晶振公司是设计和制造高可靠性频率控制产品的领导者，这5毫米x7毫米高频(20 MHz到300mhz)振荡器的特点是低相位噪声和低相位抖动，达到155.52 MHz的基本晶体频率。适用于Xilinx FPGA参考时钟应用。提出了扩展工业温度范围(-40°C + 105°C)。内部解耦电容;不需要外部电容器。
Statek提供高精确度和高质量的石英晶体谐振器的医疗应用。产品包装尺寸小，功耗低，稳定性好。我们是世界一流医疗器械制造商的信赖供应商。
自成立以来，Statek一直是创新、服务和质量的代名词。所有产品都是在美国设计、制造和测试的。Statek在陶瓷封装中使用玻璃或陶瓷外壳组装晶体谐振器。Statek耐高温石英晶体谐振器产品比机械制造的水晶产品要小得多。

Statek晶振,石英晶振,CX1VSM晶振,SMD晶振,具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

CTS晶振	单位	CX1VSM CRYSTAL 晶振	石英晶振基本条件
标准频率	f_nom	10.000~600.000KHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-10℃~+70℃ -40℃~+85℃ -55℃~+125℃	标准温度
激励功率	DL	10-24.9 kHz 0.5 µ W MAX 25-600 kHz 1.0 µ W MAX
频率公差	f_— l	±30ppm,±50ppm,±100ppm ±200ppm,±500ppm,±1000ppm,±2000ppm,±5000ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±0.035ppm	超出标准的规格请联系我们.
负载电容	CL	4pF,5pF,8pF,9pF,10pF,11pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	5ppm	+25°C,第一年

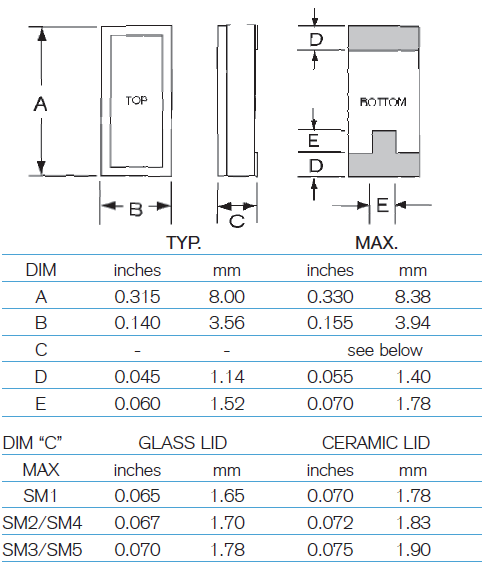

CX1_10122_ 8.0_3.56

注意事项

石英晶体谐振器的PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Statek晶振,石英晶振,CX1VSM晶振,SMD晶振.

Statek国际晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.Statek晶振,石英晶振,CX1VSM CRYSTAL晶振,SMD晶振.
环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.“减少污染,节能降耗,建造美丽家园；依法治理,持续改进晶振生产方案,净化一片蓝天”提供了建立和评审环境目标和指标.
Statek国际晶振集团所生产的压电石英晶体、有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系国际标准的要求.
