爱普生晶振,TCXO晶振,TG-5006CG晶振,X1G0042110001晶振

频率:13-52MHz

尺寸:2.5*2.0mm

2520mm体积贴片晶振本身体积小,超薄型石英晶体振荡    器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

            爱普生晶振,温补晶,TG-5006CG晶振,X1G0042110001晶振.小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

            石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。

项目

符号

规格说明

条件

输出频率范围

f0

13-52 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.7-5.5 V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +90

裸存

工作温度

T_use

G: -30 to +85

请联系我们查看更多资料http://www.tydz99.com

H: -40 to +105


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

10 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

爱普生温补晶振编码列表:

Product Number Model Frequency LxWxH Output Wave F.Tol@25°C Ope Temperature Freq/Temp I [Max] Freq. Control 25°C Aging
X1G0042110001 TG-5006CG 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm  1.5 mA +/-9 to +/-15 Vc=0.4 to 2.4V +/-1ppm
X1G0042110002 TG-5006CG 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm  1.5 mA +/-1ppm
X1G0042110003 TG-5006CG 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-0.50 ppm  1.5 mA +/-1ppm
X1G0042110004 TG-5006CG 16.368000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm  1.5 mA +/-1ppm
X1G0042110005 TG-5006CG 26.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm  1.5 mA +/-9 to +/-15 Vc=0.2 to 1.6V +/-1ppm
X1G0042110006 TG-5006CG 16.367667 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-1.0 ppm -30 to +85 °C +/-0.50 ppm  1.5 mA +/-1ppm
X1G0042110008 TG-5006CG 16.369000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-0.50 ppm  1.5 mA +/-1ppm

TG2016SBN TG2520SBN

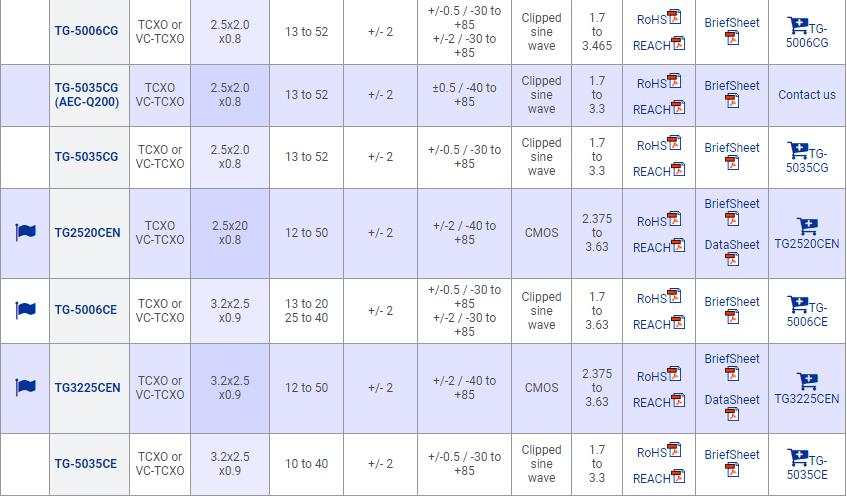

爱普生温补晶振产品列表:

TG-5006CG CE TG2520CEN TG3225CEN

            1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英有源晶振或包装材料的环境下使用或储藏这些产品。

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。)

5:卤化合物

请勿在卤素气体环境下使用贴片晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

爱普生晶振,温补晶振,TG-5006CG晶振,X1G0042110001晶振

在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。2520mm温补振荡器爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献。

将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献。

通过此方针的公文化,智能手机晶振在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时,也向公司外部公开。爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量。

爱普生晶振,X1G0042110001晶振,温补晶振,TG-5006CG晶振
