爱普生晶振,TCXO晶振,TG-5006CE晶振,X1G0042010006晶振
频率：13-52MHz

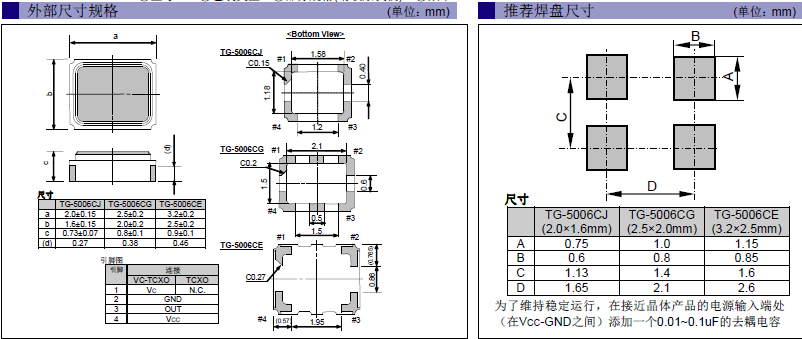

尺寸：3.2*2.5mm
爱普生晶振,温补晶振,TG-5006CE晶振,X1G0042010006晶振.贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
超小型石英贴片温补晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用
项目
符号
规格说明
条件
输出频率范围
f0
13-52 MHz
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
2.7-5.5 V
请联系我们以了解更多相关信息
储存温度
T_stg
-40℃ to +90℃
裸存
工作温度
T_use
G: -30℃ to +85℃
请联系我们查看更多资料http://www.tydz99.com
H: -40℃ to +105℃
频率稳定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
无负载条件、最大工作频率
待机电流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 极, L_CMOS≦15 pF
输出电压
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
输出负载条件
L_CMOS
10 pF Max.
输入电压
VIH
80% VCC Max.
ST 终端
VIL
20 % VCC Max.
上升/下降时间
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间
t_str
3 ms Max.
t=0 at 90 %
频率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
爱普生温补晶振编码列表：
Product Number
|
Model
|
Frequency
|
LxWxH
|
Output Wave
|
F.Tol@25°C
|
Ope Temperature
|
Freq/Temp
|
I [Max]
|
Freq. Control
|
25°C Aging
|
| X1G0042010006 | TG-5006CE | 16.367667 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042010008 | TG-5006CE | 16.369000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042010010 | TG-5006CE | 26.000000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042010013 | TG-5006CE | 16.367667 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-2.00 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042010017 | TG-5006CE | 26.000000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-1ppm | |
| X1G0042010020 | TG-5006CE | 26.000000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-2.00 ppm | ≤ 1.5 mA | +/-9 to +/-15 Vc=0.4 to 2.4V | +/-1ppm |
爱普生温补晶振产品列表：
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
机械振动的影响
当无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
爱普生晶振,温补晶振,TG-5006CE晶振,X1G0042010006晶振
爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，压控温补晶振将建立自己的特有的环境标准。
精工爱普生晶振集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。
EPSON晶振尽可能的采用无害的原材料和生产技术，超小型晶振避免有害物质的产生，比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收，最小化有害原料的使用。
爱普生晶振,X1G0042010006晶振,温补晶振,TG-5006CE晶振
