Vectron晶振,石英晶振,VXM2晶振

频率：8.000~150.000MHz

尺寸：5.0*3.2*1.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-2783-7683

Vectron晶振公司既是一个产品制造商,也是一个解决方案提供商,它将继续成为全球石英晶振市场的世界级供应商,并将在符合市场需求的情况下应用创新的、前瞻性的道德原则.我们完全致力于认识客户的需求,并以卓越的品质、服务、响应能力和规范要求来回应这些需求.我们所有的员工都致力于这些原则,以顾客满意和持续改进为他们的永恒目标.
它的技术能力在水晶振荡器和滤光器设计方面都很有名.公司提供的创新和能力反映了石英晶振将以更高频率、低成本设计和小型化的趋势,以及更先进的技术集成解决方案.
美国威克创国际抯设施包含先进的5032贴片晶振生产设备.由高频基础和SC切割晶体的先进制造所突出的离散晶体技术…100级和10000级洁净室设施生产前沿陶瓷包装VCXO抯,时机复苏和时钟恢复单位,看到基于过滤器…为国家的艺术测试能力,包括一个专用的空间组件制造设施.

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准,Vectron晶振,石英晶振,VXM2晶振.
白片频率(腐蚀频率): 如 14.560000 MHz (是 14.318180 腐蚀片中心频率)
蒸镀目标频率: 标称频率±1000 PPM.(蒸镀微调、离子微调)
Space:被银时放置石英晶振晶片的治具.根据贴片晶振晶片的直径(长度、宽度)、厚度选用合适尺寸的Space,尺寸过大容易造成被银电极偏位,尺寸偏小容易造成石英晶振晶片破碎和被银后晶片不宜取出.
MASK:被银电极.一般情况下,5032石英贴片谐振器频率低选用大尺寸 MASK,晶振频率高选用小尺寸 MASK,
对同一规格产品 MASK 大、C0 大、电阻小.MASK 小、C0 小、电阻大.对有特殊要求(如 C0、C1、C0/C1、TS 等)的产品,在计算和试验的基础上选用合适的 MASK.对高频产品(尤其是高频 Fund)Mask 大,产品容易产生寄生.

CTS晶振	单位	VXM2晶振	石英晶振基本条件
标准频率	f_nom	8.000~150.000MHZ	标准频率
储存温度	T_stg	-40℃~+90℃	裸存
工作温度	T_use	-0℃~+70℃ -10℃~+70℃ -20℃~+70℃ -40℃~+85℃	标准温度
激励功率	DL	10μW,100μW Max
频率公差	f_— l	±10ppm~±100ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±5ppm	超出标准的规格请联系我们.
负载电容	CL	6~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

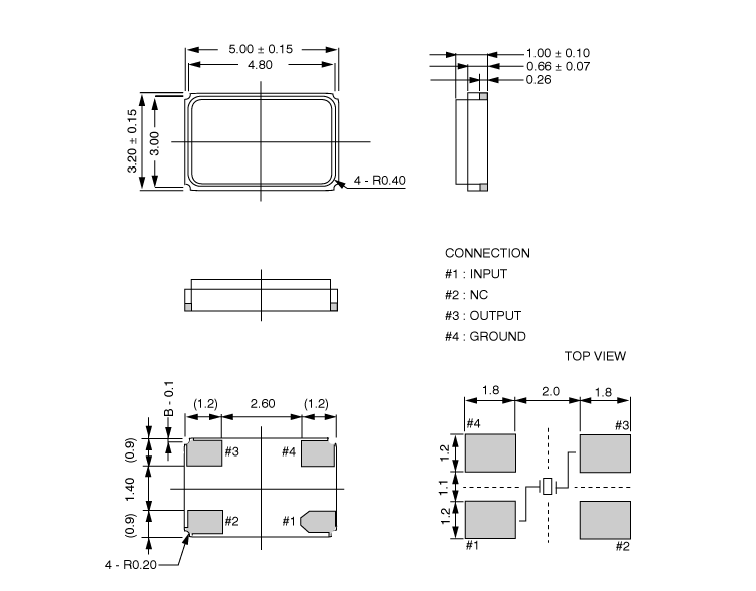

VXM2 5032

注意事项

SMD晶振产品的设计和生产满足它的规格书.通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.Vectron晶振,石英晶振,VXM2晶振
在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
当石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

VECTRON晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,生产新金属面贴片晶振产品,以科学学严密的施工管理和真诚的服务让业主高度满意.
与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实去落实,对其进行重新评估,努力持续改善,以确保科学生产SMD晶振.
续改进职业安全健康管理绩效,提高VXM2晶振生产效率,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.
