Vectron晶振,石英晶振,VXM1晶振,进口无源晶振

频率:8.000~60.000MHz

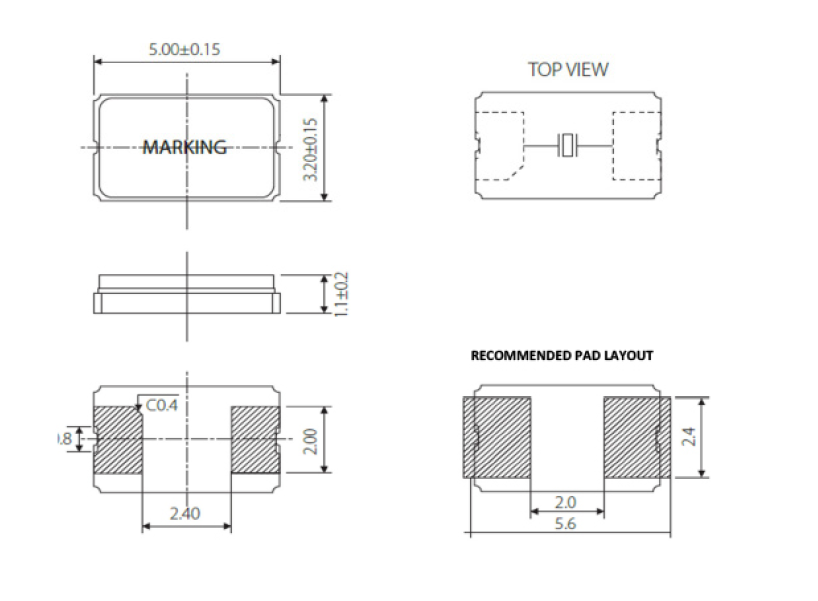

尺寸:5.0*3.2*1.1mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Vectron晶振公司是世界领先的频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,公司提供的创新和能力反映了更高频率、低成本设计和小型化的趋势,以及更先进的技术集成解决方案.其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力.
          美国威克创抯核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的贴片晶振包装.除了这些伟大的创新能力之外,Vectron还致力于非常灵活和专注于服务,快速和专业地帮助客户创新、改进和发展他们的业务.
           由高频基础和SC切割石英晶体的先进制造所突出的离散晶体技术…100级和10000级洁净室设施生产前沿陶瓷包装VCXO抯,时机复苏和时钟恢复单位,看到基于过滤器…为国家的艺术测试能力,包括一个专用的空间组件制造设施.

1

贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
主要参数:振动模式、标称频率、白片频率(腐蚀频率)、直径、长度、宽度、切割角度、
           石英晶振的切型.采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英晶振切割工艺参数.通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了8M进口石英晶振晶片的精度,提高了生产效率.Vectron晶振,石英晶振,VXM1晶振.

CTS晶振

单位

VXM1晶振

石英晶振基本条件

标准频率

f_nom

8.000~60.000MHZ

标准频率

储存温度

T_stg

-40~+90℃

裸存

工作温度

T_use

-0~+70℃

-10~+70℃

-20~+70℃

-40~+85℃

标准温度

激励功率

DL

10μW,100μW Max


频率公差

f_— l

±10ppm~±100ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±5ppm

超出标准的规格请联系我们.

负载电容

CL

6~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

3

VXM1 5032

注意事项

辐射
晶振产品暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
Space:被银时放置石英晶振晶片的治具.根据贴片晶振晶片的直径(长度、宽度)、厚度选用合适尺寸的Space,尺寸过大容易造成被银电极偏位,尺寸偏小容易造成石英晶振晶片破碎和被银后贴片晶振晶片不宜取出.Vectron晶振,石英晶振,VXM1晶振,进口无源晶振.5

VECTRON晶振公司石英晶振事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证.
         在压电石英晶体生产以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.
         落实公司环安卫政策要求使环境暨产品安全卫生管理成效日益显著,使维管石英晶体相关产品不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.
6
