精工晶振,石英晶振,VT-200-FL晶振,石英晶体谐振器

频率:32.768kHz

尺寸:6.0*2.0mm

32.768K时钟晶体具有小型,轻型的圆柱晶振音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写,也称为SII,是精工的标志.SII拥有世界上顶端的机械技术.除了是世界上著名的石英手表厂商,同时也生产电脑打印机.做电子元器件,在石英晶振这一方面,SII也是做的非常之出色的,SEIKO生产的石英晶振型号并不是很多,但是质量绝对可以和日产任何一个大品牌“媲美”.

除了体积2*6的圆柱晶振,精工还研发出最小最轻的音叉晶振,体积仅有4.7*1.2mm(VT-120-F).不过这款插件晶振的价格也是相比VT-200-F单价比较贵的.金属外壳的使用使得VT-200-F圆柱晶振在封装时能发挥比陶瓷外壳更好的耐冲击性.具备优良的耐热性,耐环境特性,优良的电气特性.

1

精工晶振,石英,VT-200-FL晶振,石英晶体谐振器.小型贴片石英晶振,外观尺寸具有圆型表面插件型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,重量轻,石英水晶振子具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.VT-200-FL晶振,6020mm圆柱音叉晶振,32.768K插件表晶

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着贴片晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.精工晶振,石英晶振,VT-200-FL晶振,石英晶体谐振器

2

精工晶振

单位

VT-200-FL晶振

石英晶振基本条件

标准频率

f_nom

32.768kHz

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

1μW Max

推荐:1~100μW

频率公差

f_— l

±20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 × 10-6/±30×10-6

超出标准的规格请联系我们.

负载电容

CL

3.7pF,4.4pF,6.0pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示


频率老化

f_age

±1~±5  × 10-6 / year Max.

+25°C,第一年

3

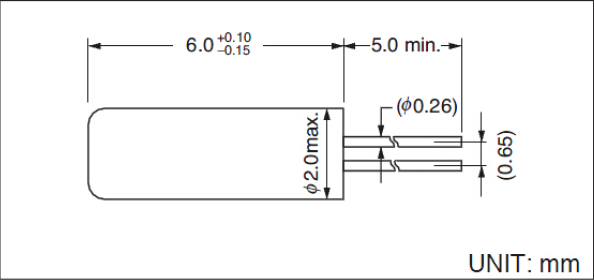

VT-200-FL 2-6

4

重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.精工晶振,石英晶振,VT-200-FL晶振,石英晶体谐振器

对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体谐振器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏. VT-200-FL晶振,6020mm圆柱音叉晶振,32.768K插件表晶

使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 石英晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

5

根据员工的职位和业务内容实施环保教育,为了提高员工的环保意识,精工晶振对全体员工实施环保教育.并且在2012年对内部监查员培训讲座的教学纲要进行了修改调整,引进了模拟监查等,使教育内容更加接近于实际的监查.

2010年3月完成了对日本精工晶振在国内全部事业所和海外全部石英晶振,石英晶体谐振器,精工音叉表晶生产据点的环保管理系统整合.通过所构建的国际化环保管理系统,进一步强化了精工晶振集团的管制,能够推进更加有效且具有更高实效性的环保活动.VT-200-FL晶振,6020mm圆柱音叉晶振,32.768K插件表晶

精工石英晶振努力开展体系整合,并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变.精工晶振力求通过此举,落实从设计、开发到精工晶振,石英晶体谐振器,插件石英晶振的生产、销售的一条龙环保管理,同时还将在一部分据点取得显著成效的改善事例推广应用到其他据点等,以提高整个精工晶振集团的环保绩效.

精工晶振从设计阶段开始减少环保负荷的体制建设,精工晶振生产的32.768K晶振由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.精工晶振,石英晶振,VT-200-FL晶振,石英晶体谐振器

为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.
