拉隆晶振,贴片晶振,UM-1晶振,石英晶体谐振器

频率:8~300MHZ

尺寸:7.9*3.3mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/U石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Raltron晶振公司积极追求领先的石英晶体振荡器技术,专注于会议客户的需求. 这确保客户获得最具成本效益的频率管理产品在当今全球市场上可用. Raltron产品具有精确的频率容稳定性好,频率范围宽,封装更小,相位噪声低,抖动小等优点,最重要的是,他们以非常有竞争力的成本满足或超越客户的规格.

Raltron晶振还通过提供追求快速增长的物联网和机器到机器市场完整的无源器件封装,包括晶体,TCXO,SAW滤波器,LTCC滤波器和巴伦以及相应IC解决方案规定的各种天线. Raltron 晶振公司致力于为符合欧盟议会和2011年6月08日理事会2011/65 / EU指令的频率管理设备提供限制在电气和电子设备中使用某些有害物质(RoHS指令).

1

拉隆晶振,贴片晶振,HC-49/U晶振,石英晶体谐振器.插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

2

拉隆晶振

单位

UM-1晶振

石英晶振基本条件

标准频率

f_nom

8~300MHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-40~+85℃

标准温度

激励功率

DL

100μW,300μW Max


频率公差

f_— l

±30ppm~±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30ppm

超出标准的规格请联系我们.

负载电容

CL

10pF~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

3

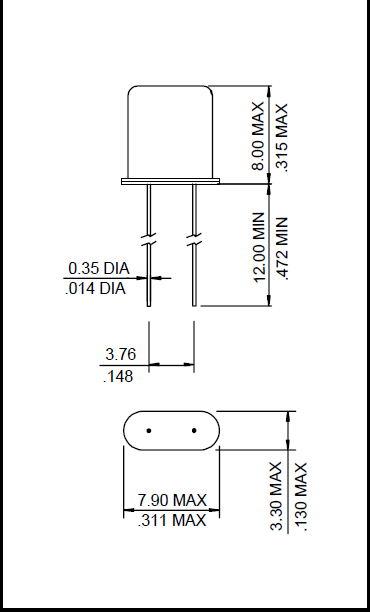

hc_49 7_9_3.3

注意事项

请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)拉隆晶振,贴片晶振,UM-1晶振,石英晶体谐振器

过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

晶振产品暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

5

美国RALTRON晶振公司事业X5晶振产品废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证. 将持续的环境、健康和安全方面的改进、产品污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

RALTRON晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.重视插件石英晶振产品污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 拉隆晶振,贴片晶振,UM-1晶振,石英晶体谐振器

美国RALTRON晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时49U插件晶体产品也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.
