有源晶振,温补晶振,爱普生晶振,TG5032CFN晶振

频率:10.00-40.00MHz

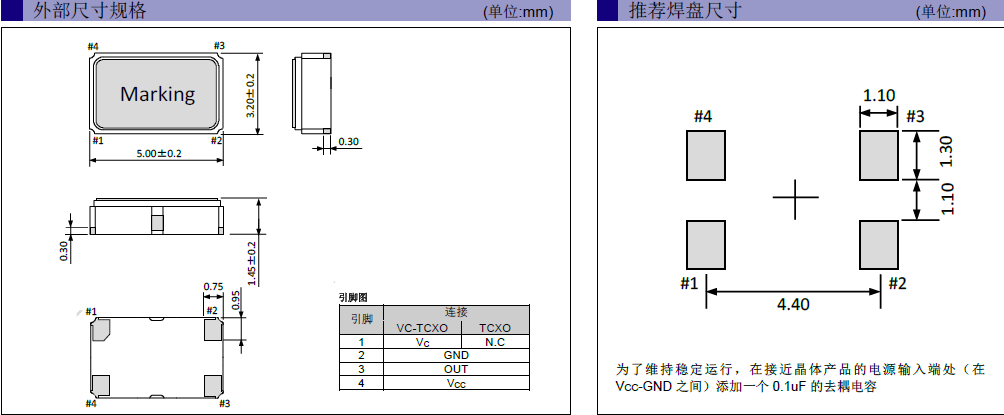

尺寸:5.0*3.2mm

5032mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

            爱普生晶振,温补晶振,TG5032CFN晶振.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

            有源晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。

爱普生晶振型号

TG5032CFN晶振

输出频率范围

10?40MHz

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

+1. 8?+3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6 max./-30?+85
±0.5×10-6,±2.5×10-6 max./-40
?+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.


5032mm贴片晶振,TG5032CFN晶振,金属面晶振

            大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振?有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间。

            其实有源晶振在细分的情况下又能分成压控振荡器(VCXO)以及温补晶振(TCXO)这两者又可以合并为压控温补晶振(VC-TCXO),压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点。

            那么温补晶振(TCXO)又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢?其实原理跟压控振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压。温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号。温补晶振,爱普生晶振,TG5032CFN晶振

爱普生晶振集团所生产的压电石英晶体、贴片谐振器,温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)完全符合ISO14001环境管理体系标准的要求.

精工爱普生晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等。

(OCXO),晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.爱普生晶振,温补晶振,TG5032CFN晶振
