百利通亚陶晶振,有源晶振,SXGPON155晶振,SXF000007晶振
频率：155.52MHZ

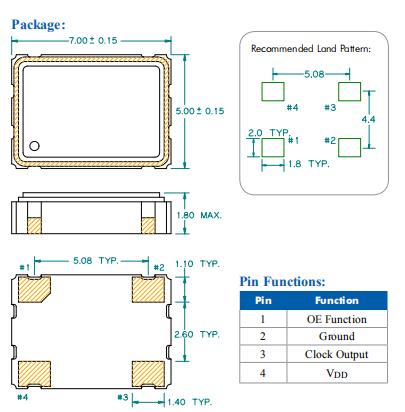

尺寸：7.0*5.0mm
百利通亚陶晶振,有源晶振,SQPCIE100晶振,SQA000001晶振.贴片石英晶振适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高的可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
有源晶振高频振荡器使用IC与晶片设计匹配技术：进口有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
155.52MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.97-3.63V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ to +85℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.tydz99.com |
|
H: -20℃ to +70℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±20 × 10-6 |
|
|
L: ±50× 10-6 |
|||
|
|
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| SXF000007 | Diodes Incorporated | SX | 150MHz | ±50ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SXF550007 | Diodes Incorporated | SX | 155.52MHz | ±50ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SXF620007 | Diodes Incorporated | SX | 156.25MHz | ±50ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SXF000005 | Diodes Incorporated | SX | 150MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SXF550009 | Diodes Incorporated | SX | 155.52MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SXF620003 | Diodes Incorporated | SX | 156.25MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
| SXF550011 | Diodes Incorporated | SX | 155.52MHz | ±20ppm | -20°C ~ 70°C | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.071" (1.80mm) |
百利通亚陶晶振产品列表：
我们可以改善的频率输出的偏差超过范围由以下几个方法：
调整外部电容，Cd和CG的值。
如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。
可以采用不同负载电容（CL）的贴片晶振试用。
试用晶振具有较低电容若频率比目标频率超高很多的话。
请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的石英晶体）的情况。
频率输出频率的目标只有三分之一。
晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。
该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。
