瑞康晶振,贴片晶振,RXT2016AT晶振

频率:19.2~52MHZ

尺寸:2.0*1.6mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从19MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

瑞康晶振是一家全球高科技公司,设计和制造世界领先的变频控制解决方案.瑞康开发了几项独特的世界领先的解决方案,以满足电讯市场的需求,包括世界首个基于ASIC的OCXO(IC-OCXO),具有更高可靠性,更低功耗和外形尺寸的OCXO控制石英晶体振荡器(OCXO)通过超稳定温度补偿晶体振荡器(TCXO),推动传统性能极限的界限.瑞康晶振,贴片晶振,RTF3215晶振,石英晶体谐振器瑞康晶振,贴片晶振,RXT2016AT晶振

瑞康晶振建立了世界一流的设计和制造平台,加上全球领先的客户组合.今天,瑞康为当代和后代的通信和定位技术提供了石英晶振产品和解决方案.然而,没有改变的是瑞康的成功意愿,无论市场,地理位置还是竞争情景. 通过专业,熟练和反应灵敏的团队提供创新,高可靠性的频率控制和时序解决方案,推动指导应用和全球通信,丰富互联社会的经验.

1

瑞康晶振,贴片晶振,RXT2016AT晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.瑞康晶振,贴片晶振,RXT2016AT晶振

石英晶振的切型.采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的谐振器切割工艺参数.通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率.

2

瑞康晶振

单位

RXT2016AT晶振

石英晶振基本条件

标准频率

f_nom

19.2~52MHZ

标准频率

储存温度

T_stg

-40~+105℃

裸存

工作温度

T_use

-40~+85℃

标准温度

激励功率

DL

100μW   Max


频率公差

f_— l

±10ppm~±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30ppm

超出标准的规格请联系我们.

负载电容

CL

5pF~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

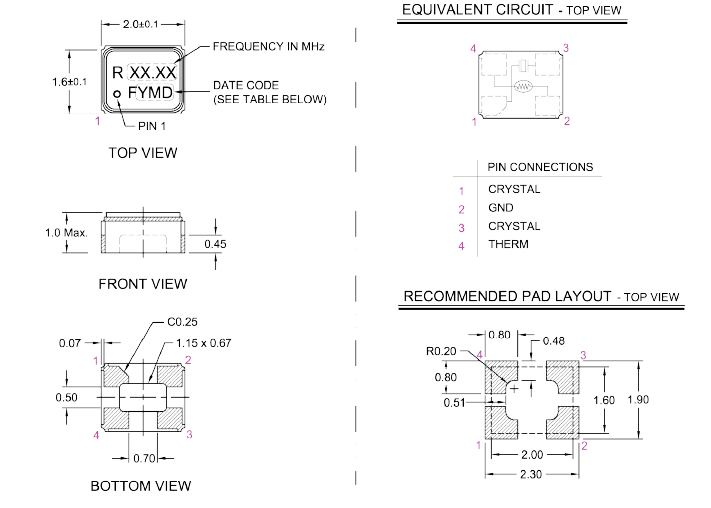

RXT2016AT 2016

注意事项

使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.瑞康晶振,贴片晶振,RXT2016AT晶振

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.

焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

5

瑞康晶振将根据环境方针制定环境目标和目标,同时促进这些贴片式石英晶体谐振器产品生产活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.瑞康晶振,贴片晶振,RXT2016AT晶振

瑞康晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的2016贴片谐振器产品生产合作是极其重要的.过去瑞康晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

瑞康晶振集团将不论何时何地尽可能的进行2016无源贴片晶振产品源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.瑞康晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
